roco BR 012 - Page 7

1
Änderungen in Konstruktion und Ausführung vorbehalten
We reserve the right to change the construction and specification
Symbolische Darstellung
Symbolic Illustration

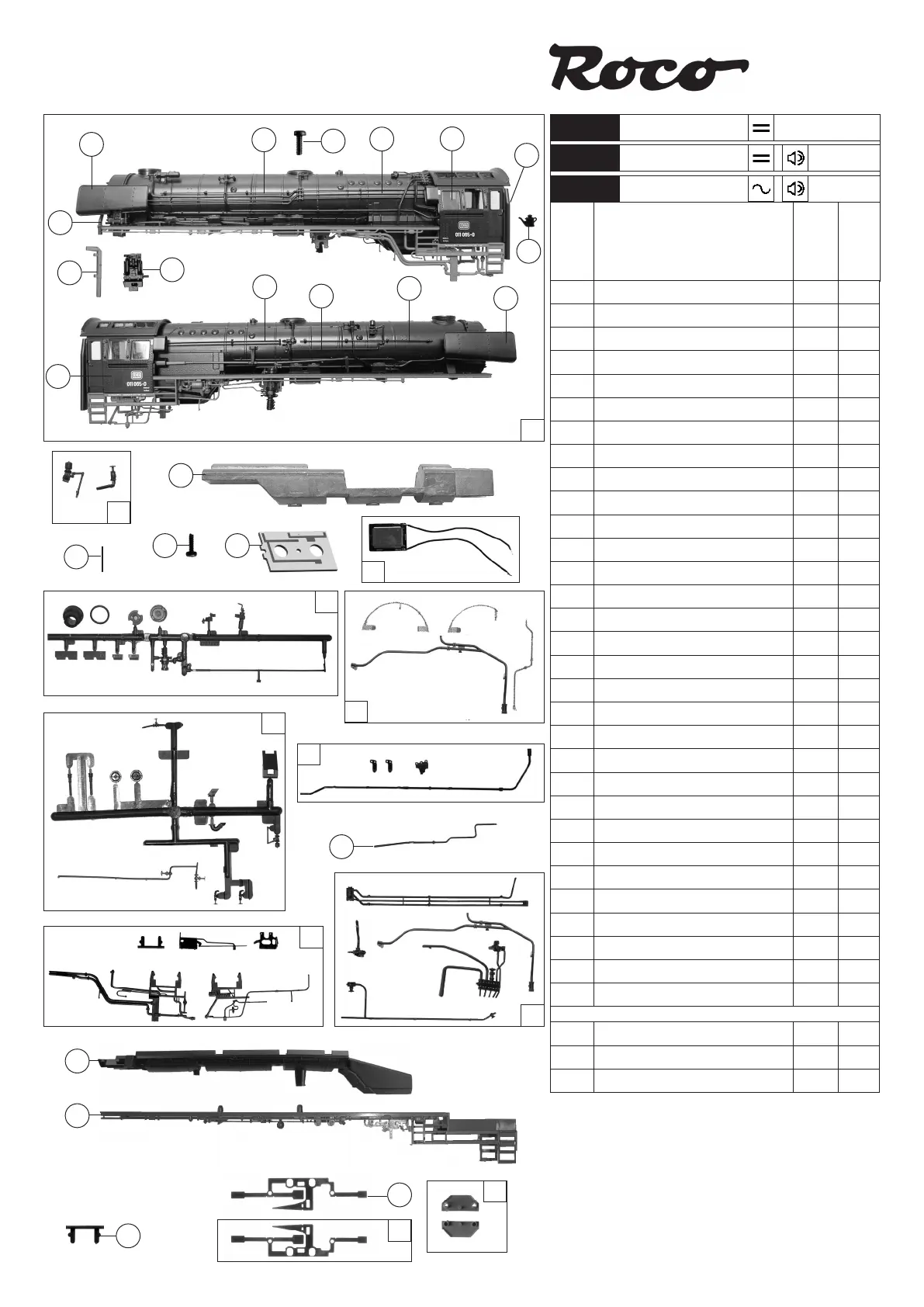

Ersatzteilliste
Replacement Parts
Pos. Nr. Pos.no.
Art.-Nr. Art.no.
Preisgruppe Price bracket
Beschreibung
Description
70340
78341
70341
DB BR 01.10
Auflage 03/2022
Edition 03/2022
Blatt 3826
Page 3826
Best. Nr. 8070340930
Order no 8070340930
28
25
19
1
11
3
8
10
4
20
9
24
27
22
26
21
21
23
12
17
16
15
13
18
6
32
3334
1
Kessel kpl. Betr.nr. 012 066-7
Boiler ass. loco no. 012 066-7
147944 36
2
Radkontakt links
Wheel contact left
110896 7
3
Windleitblech rechts
Smoke deector right
109503 8
4
Ölkanne
Oil can
92453 4
5
GF-Schraube M2x6 mm
Self-tapping screw
114828 3
6
Umlaufblech
Running board
147946 18
7
Steckteilesatz 1
Plug-in parts set 1
105951 12
8
Führerhausfenster
Driver’s cab window
105953 4
9
Spitzenlicht
Headlight
105954 3
10
Gummiwulst
Rubber bulge
105955 4
11
Windleitblech links
Smoke deector left
105956 8
12
TS-Kesselleitungen
Part set boiler wires
105959 8
13
Steckteilesatz 3
Plug-in parts set 3
105960 9
14
Vorwärmpumpe
Pre-heater pump
105962 4
15
Drahtstange M=0,4x49,7mm
Thread rod M=0,4x49,7 mm
105963 4
16
Drahtstange M=0,4x35,8 mm
Thread rod M=0,4x35,8 mm
105964 4
17
Drahtstange M=0,4x54 mm
Thread rod M=0,4x54 mm
105965 4
18
Sandrutsche links und rechts
Sand slide left and right
105966 6
19
Teilesatz Kessel
Part set boiler
105967 9
20
Führerhaus bedruckt
Drivers cab printed
147945 16
21
Griffstange
Handrail
124013 6
22
TS-Leitungen
Part set wires
122377 10
23
Ösensatz und Ventilleitung
Eyelet set and valve line
124014 9
24
Radkontakt rechts
Wheel contact right
124012 4
25
Kesselboden
Boiler bottom
114970 12
26
Leitung links
Line left
124010 4
27
Rohr
Brass tube
111893 3
28
Lokgewicht
Loco weight
114971 8
29
Kontakthalter
Contact holder
110895 3
30
Ventil und Lokpfeife
Valve and loco whistle
111822 6
31
Griffstange 8,5mm
Handrail
117439 4
Sound
32
Lautsprecher
Loudspeaker
129524 13
33
Lautsprecherplatine
PCB for loudspeaker
128481 10
34
GF-Schraube M1,6x4 mm
Self-tapping screw
114850 3
5
14
7
x2
2
29
30
31
