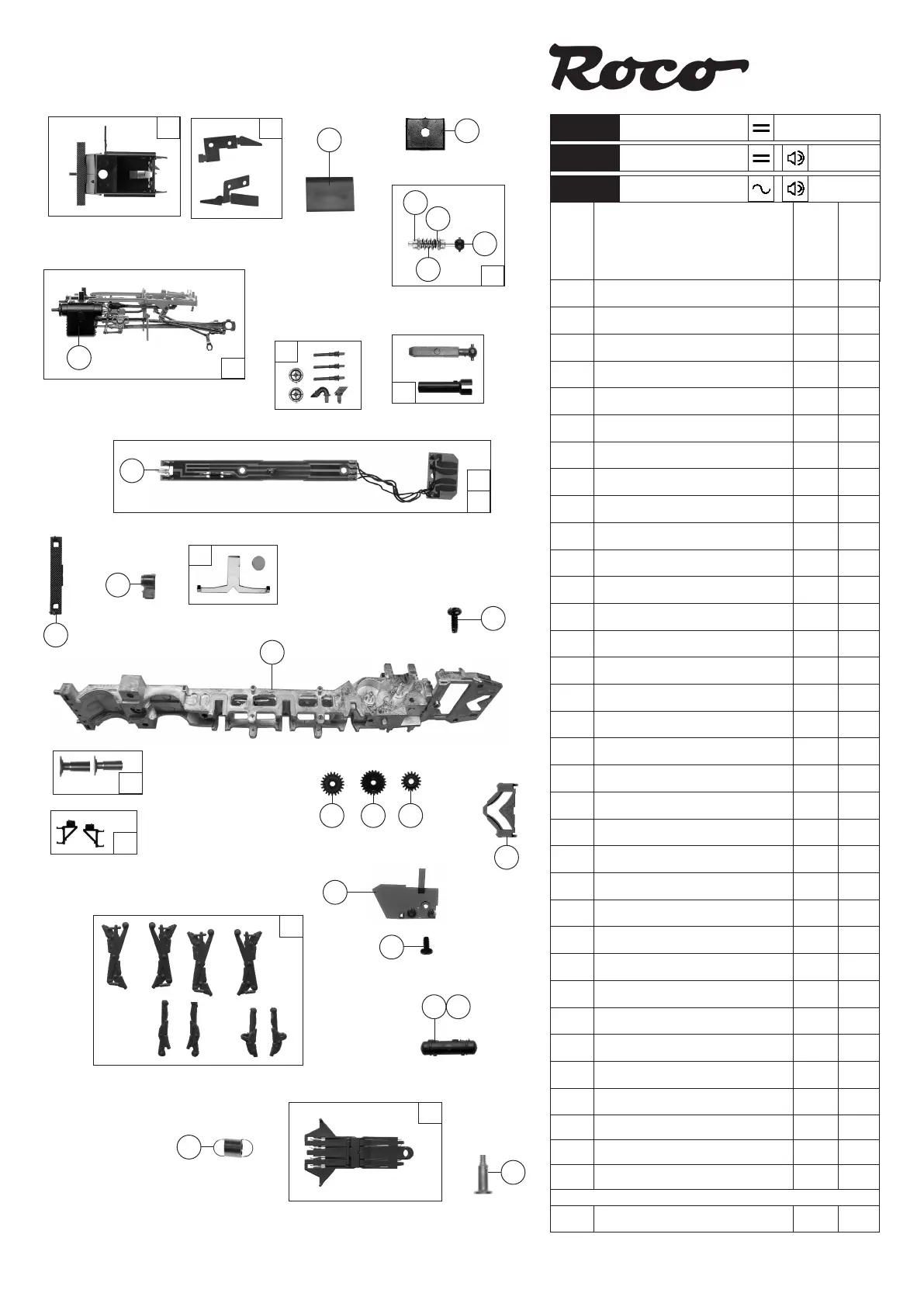

Symbolische Darstellung
Symbolic Illustration
Ersatzteilliste
Replacement Parts
Pos. Nr.
Pos.no.
Art.-Nr.
Art.no.
Preisgruppe
Price bracket
Beschreibung
Description
70340
78341
70341
DB BR 01.10
8
34
7
13
10
35
20
26
29
12
22
3130
23
1
16
23
17
21
25
19
6
15
9
28
1 Zahnrad Z=21 G/M=0,4
Gear wheel Z=21 G/M=0,4
86414 3
2 Schneckenzahnrad Z=15/14
Worm gear wheel Z=15/14
86490 5
3 Zahnrad Z=24/M=0,4
Gear wheel Z=24/M=0,4
86516 3
4 GF-Schraube M2x4 mm
Self-tapping screw
114877 3
5 Drehgestellschraube
Bogie screw
85723 4
6 Zugfeder
Draw spring
86208 3
7 Lager für Schneckenachse
Bearing for worm gear axle
89749 6
8 Schneckensatz mit Kardankugel
Set of worm gear incl.cardan ball
115151 13
9 Platine kpl.
PCB complete
87819 21
10 Drahtlampe T3/4 16V 30mA
Bulb with leads T3/4 16V 30mA
108616 8
11 Puffer ach und gewölbt bedruckt
Buffer at and curved printed
136922 8
12 Steuerung kpl.
Reversing gear complete
138174 36
13 Schneckendeckel
Wormgear cover
111987 4
14 Beilagscheibe
Washer
86108 3
15 Lok-Tender Kupplung
Coupling between loco and tender
105935 11
16 Lokgrundrahmen
Loco basic frame
147939 16
17 TS-Bremsbacken
Part set brake shoes
105939 12
18 Treppe links und rechts
Treadle left and right
105940 4
19 GF-Schraube M2x5 mm
Self-tapping screw
114966 3
20 Lichtleiter-Linsensatz
Light conductor-lens set
105942 8
21 Loklampe klein
Lamp small
105943 3
22 Getriebedeckel lackiert
Gear cover painted
105944 12
23 Zylinderblock
Cylinder block
105946 12
24 Kardankugel
Cardan ball
95797 3
25 Kulissenführung
Rocker guide
105971 6
26 Kesselstütze kpl.
Boiler support assembly
147940 11
27 Teilesatz Kardanantrieb
Part set cardan drive
114956 6
28 Steckteilesatz
Plug-in parts set
105961 9
29 Trittblech
Treadle
124009 4
30 Luftdruckbehälter links
Left air tank
92189 4
31 Luftdruckbehälter rechts
Right air tank
92190 4
32
Seuthekontakt 1 + 2
Seuthe contact 1 + 2
131410 6
33
Seuthekontakthalter
Seute contact holder
131411 4
34
Schnecke
Wormgear
86720 6
AC - Wechselstrom
35 Platine kpl.
PCB complete
87824 21
18
27
11
4
5
32
33
14
24
