roco BR 012 - Page 9

3

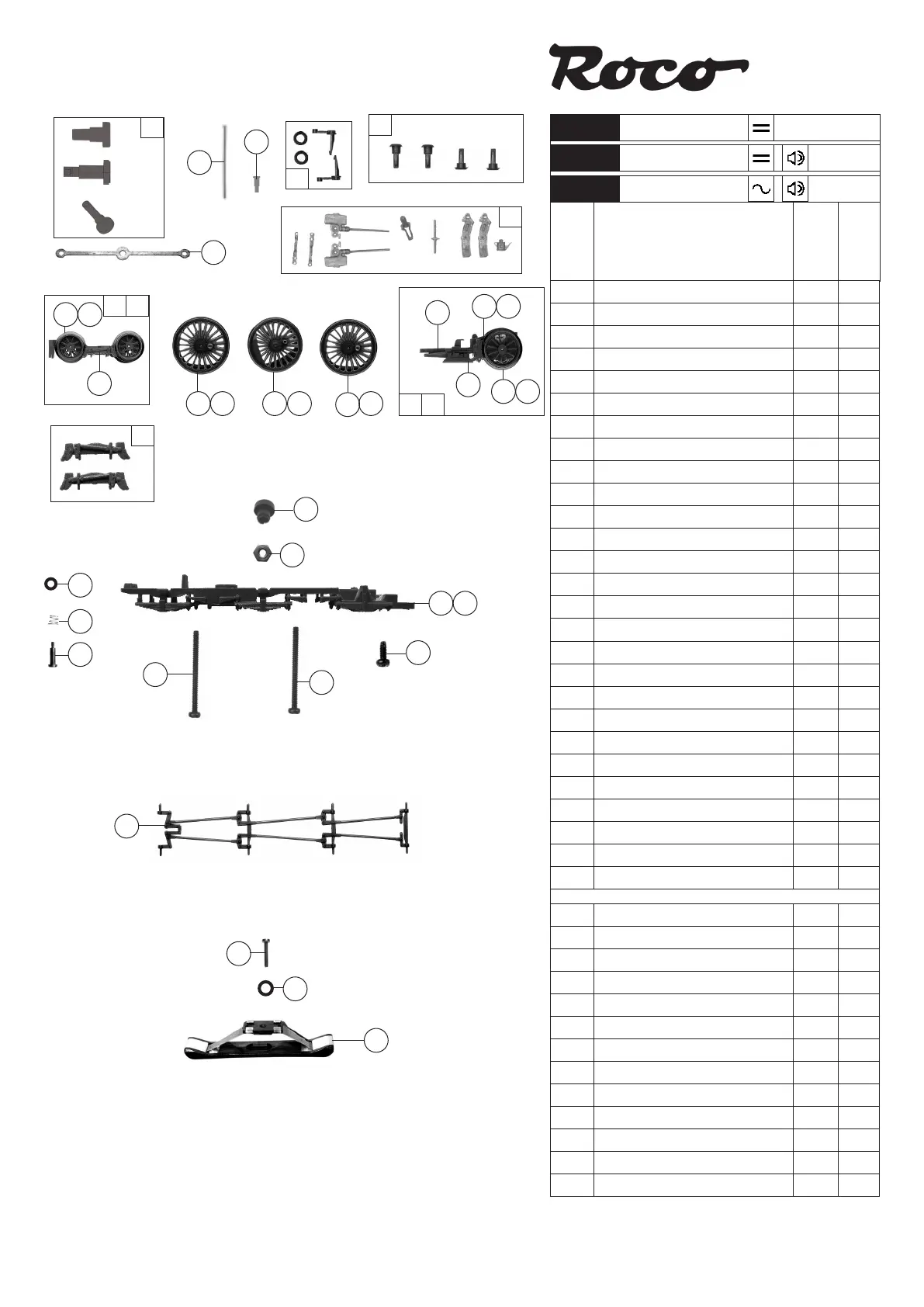

Symbolische Darstellung
Symbolic Illustration
Ersatzteilliste
Replacement Parts
Pos. Nr. Pos.no.
Art.-Nr. Art.no.
Preisgruppe Price bracket
Beschreibung
Description
70340
78341
70341
DB BR 01.10
15
16
3
8
12
4
2
21
2
65
7
37
40
39
38
13
18
14
20
19
11
29 30 31
32
339
34
10
35
36
22
1
GF-Schraube M2x5 mm
Self-tapping screw
114966 3
2
GF-Schraube M2X25 mm
Self-tapping screw
115533 3
3
Druckfeder
Pressure spring
86271 4
4
Kuppelstange
Coupling rod
114957 7
5
Radsatz 1
Wheelset 1
114963 12
6
Treibradsatz
Driving wheel set
114187 12
7
Kuppelradsatz mit Zahnrad
Coupled wheelset with gear wheel
114188 12
8
Vorlaufradsatz
Carrying wheelset (front)
137525 10
9
Vorlaufgestell kpl.
Set of carryng wheels complete (front)
114964 17
10
Lokboden
Loco bottom
105938 12
11
Bremsgestänge
Brake rigging
105945 7
12
Scheibe
Washer
105969 3
13
Nachlaufgestell kpl.
Set of carryng wheels complete (rear)
117436 15
14
Nachlaufradsatz
Carrying wheelset (rear)
137527 10
15
TS-Steuerung
Part set reversing gear
117445 5
16
Ansatzschraube
Flanged screw
100101 4
17
Bremsbackensatz Vorlaufgestell
Set of brake shoes f. carryng wheels (front)
111828 6
18
Nachlaufgestell
Carryng wheelset
115552 3
19
Bremsbacke links
Brake shoe left
106037 4
20
Bremsbacke rechts
Brake shoe right
106038 4
21
Indusi
Indusi
138173 4
22
TS - Stoppel
Part set plugs
137522 6
23
Niet 3,2 mm
Rivet
117446 3
24
Drahtstift
Tack
110641 4
25
TS - Steuerung
Part set - Steering ass.
146567 12
26
Steuerungsnieten kurz+lang
Steering ass. rivets short+long
113252 8
27
Vorlaufgestell
Set of carrying wheels (front)
122372 8
AC - Wechselstrom
28
Schraube M 1,6x10 mm
Screw
85699 3
29
Radsatz 1
Wheelset 1
114975 12
30
Treibradsatz
Driving wheel set
114219 12
31
Kuppelradsatz mit Zahnrad
Coupled wheelset with gear wheel
114220 12
32
Nachlaufradsatz
Carrying wheelset (rear)
108313 9
33
Vorlaufgestell kpl.
Set of carryng wheels complete (front)
114976 17
34
Nachlaufgestell kpl.
Set of carryng wheels complete (rear)
114222 15
35
Lokboden
Loco bottom
106204 12
36
Vorlaufradsatz
Carrying wheelset (front)
112108 9
37
Schleifer 56mm
Center pick-up 56mm
86033 14
38
Stoppel
Plug
114977 3
39
Sechskant Mutter A M1,6
Hexagonal nut A M1,6
86004 3
40
Scheibe
Washer
112681 3
1
28
17
23
24
x2
x2
25
x2
x2
x4
26
27
