3. Montage du décodeur Z21
Montez le décodeur Z21 dans un endroit facile d’accès et sufsamment aéré pour assurer l’évacuation de la chaleur. Ne l’installez ja-
mais dans un endroit à proximité de sources de chaleur puissantes comme un radiateur ou exposé directement au soleil. Le décodeur
Z21 est réservé aux applications en espaces intérieurs secs. Ne l’utilisez pas dans un environnement soumis à des variations fortes de
température et d’humidité.

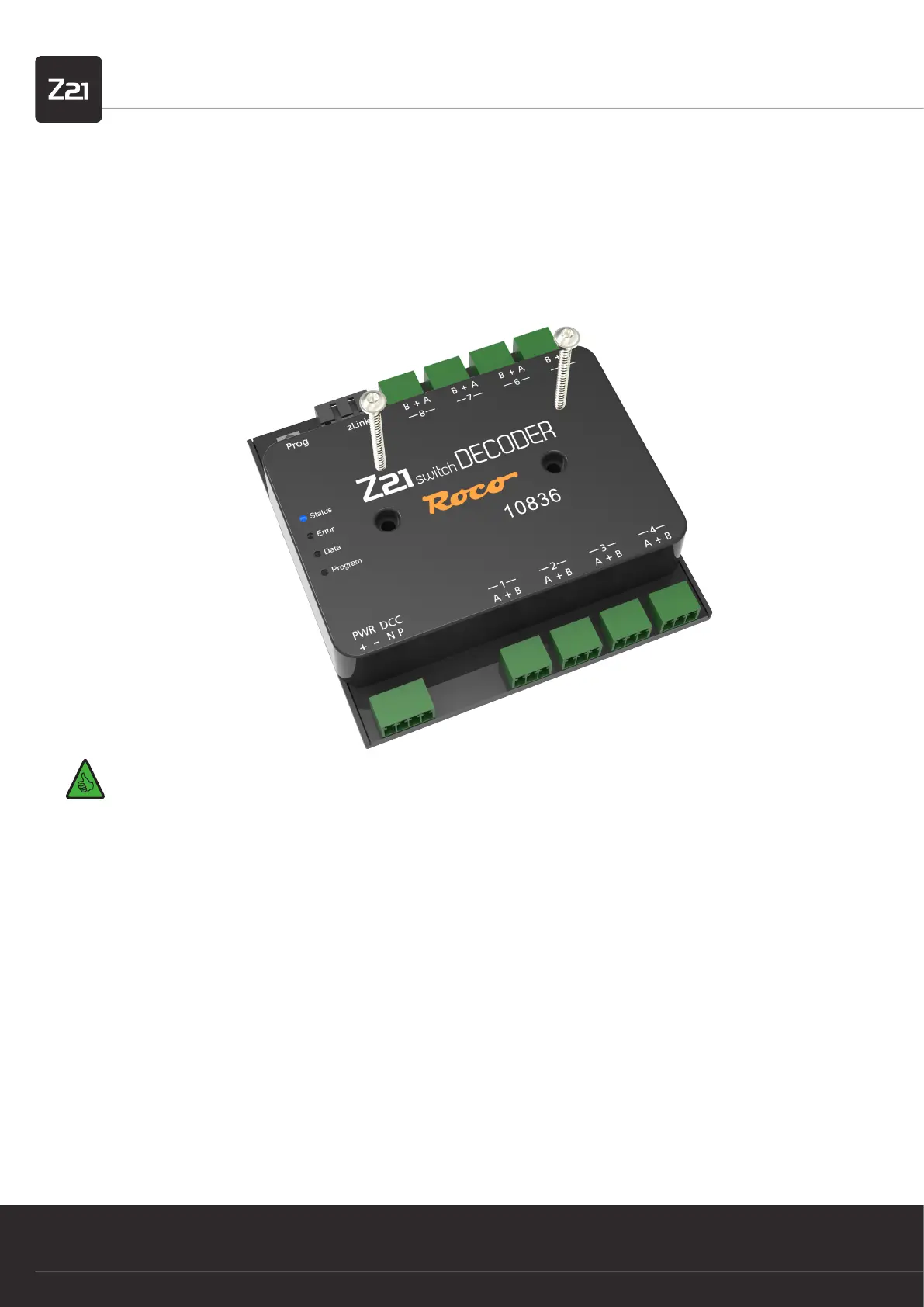

CONSEIL : Montez le décodeur Z21 avec des vis à tête cylindrique, 3 x 30 mm par exemple.
4. Raccordement du décodeur Z21
L’alimentation électrique du décodeur Z21 se fait par les broches « PWR + » et « PWR - ». Vous pouvez y brancher soit la commande
numérique DCC de la voie, soit une alimentation à découpage (bloc d‘alimentation et de commutation) avec sortie de courant continu.
Veuillez à ne jamais alimenter ce décodeur avec du courant alternatif, comme par exemple celui d’un transformateur commun.
C’est surtout dans les installations de grande taille que nous vous conseillons de l’alimenter avec un bloc d’alimentation dédié, car,
dans celles-ci, l’énergie d’activation des entraînements ne doit pas venir de la centrale ou d’un booster. De plus, de cette façon, les
sorties restent actives même en cas de panne de la tension de rail (arrêt d’urgence, par exemple), ce qui peut être très pratique pour
les éclairages et les signaux.
Raccordez les entrées « DCC N » et « DCC P » aux sorties de signal de voie correspondants de la centrale ou des boosters. Faites
attention à la polarité de N et de P, surtout si vous voulez aussi utiliser RailCom
®
dans votre système Z21.
