5.5. Abluft installieren
Achtung: Der Abluftstutzen wurde so konzipiert, dass
abstrahlende Hitze nicht an Wände, Flächen oder
Gegenstände strahlen kann�
Schrauben Sie den mitgelieferten Abluftstutzen (Bild 4)
an die dafür vorgesehene Bohrung auf der linken Seite
des Brennofens� Die Befestigungs stelle ist so gewählt,
dass aus tretende Dämpfe und Gase durch einen Abluft-
schlauch (optionales Zubehör) abgeleitet werden� Der
Abluftschlauch wird in den Abluftstutzen gesteckt (Bild
5) und mit der Fixierschraube im Stutzen befestigt�
5.6. Zuluftschieber
Alle Modelle der ROHDE-Toplader verfügen über einen Zuluftschieber (Bild 6) am Boden�
Ist der Zuluftschieber in linker Position, so ist die Luftzuführung unterbrochen� Wenn
der Schieber nach rechts zeigt, ist die Zuluft geöffnet�
Auch hier kann die Lebensdauer der Heizwendeln erheblich erhöht werden,
wenn die Zuluft bis ca. 600–700°C geöffnet ist.
5.7. Netzanschluss / Regelanlage anschließen
Der Ofen ist mit einem Anschlusskabel für Netzanschluss ausgestattet� Die entsprechenden Daten können dem
Typen schild entnommen werden� Die Stromzuführung muss dem Brennofen entsprechend ausgelegt und in unmittel-
barer Nähe des Brennofens sein� Verwenden Sie keinesfalls ein Verlängerungskabel! Das Zuleitungskabel
darf den heißen Ofen nicht berühren.
Spannungsschwankungen sind örtlich möglich� In
Deutschland kann die Nennspannung von 230/400 Volt
um 10% schwanken� Das führt zu einer Abweichung in
der Nenn leistung� Fällt die Spannung unter Last auf
210 Volt ab, so sinkt die Ofenleistung um ca�16%�
Die Regelanlage (Bild 7) wird über eine 14-polige Steck-
schraubverbindung an den Brennofen gekoppelt� Die
dafür vorgesehene schwarze Steckdose (Bild 8) am Ofen
befindet sich neben der elektrischen Zuleitung an der
Seite des Anschlusskastens�
Stecken Sie bitte zuerst den schwarzen Regelungsstecker
ein� Eventuell müssen Sie den Stecker etwas drehen, bis
er einrastet� Dann den Verschraubungsring festdrehen
und damit den Stecker sichern�
Bei allen erweiterbaren Brennöfen sind die für die Erwei-
terungen erforderlichen Anschlussmöglich keiten (Bild 9)
bereits installiert (Bild 10)�

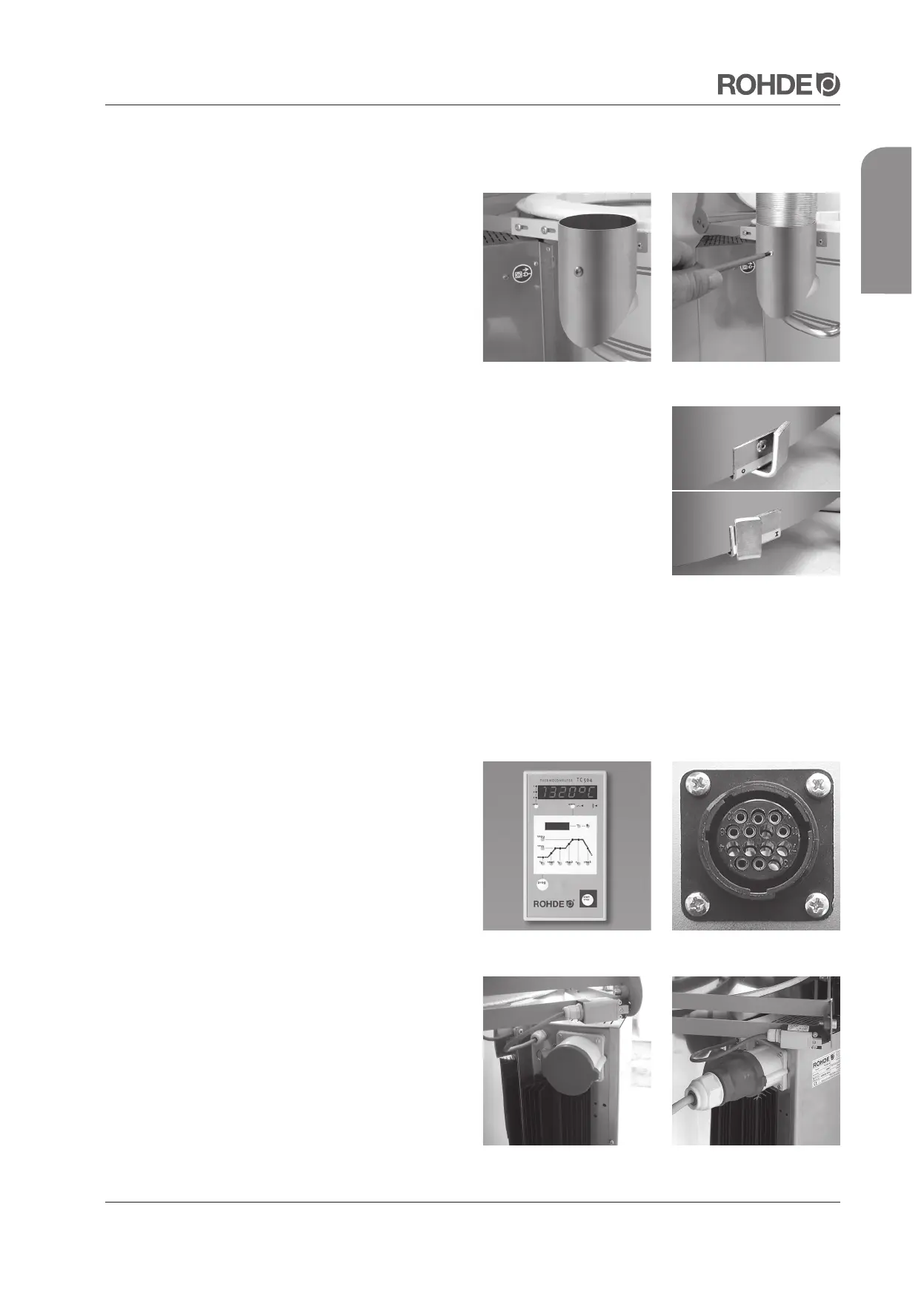

Bild 4 Bild 5
Bild 7 Bild 8
Bild 9 Bild 10
Bild 6
