español

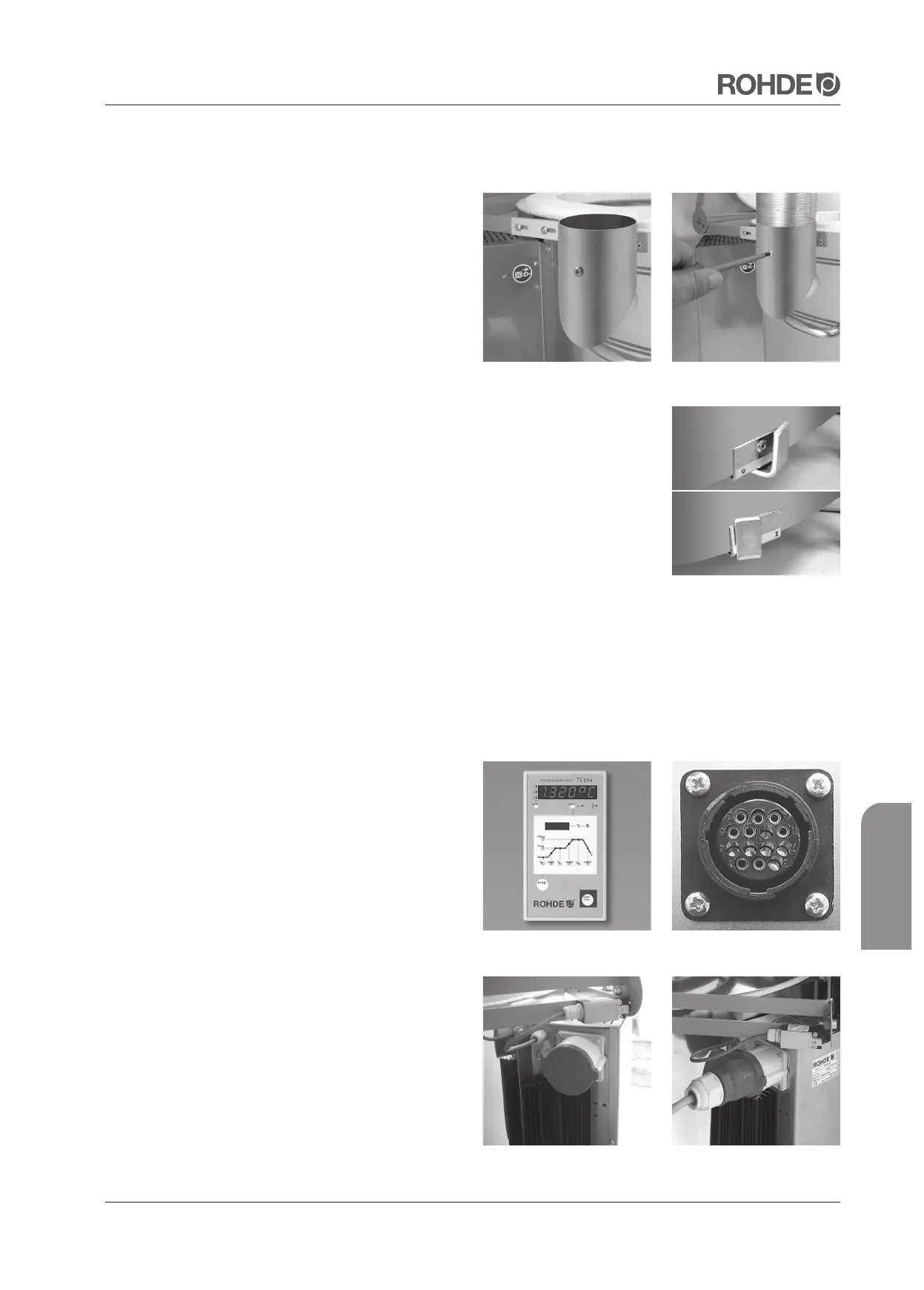

Versión: 10/2020 Página 7 de 16
5.5. Instalación de la salida del aire
Atención: El empalme para el aire de salida se diseñó
de forma que el calor no se emita hacia las paredes,
superficies u objetos�
Enrosque el empalme suministrado para el aire de salida
(fig� 4) en el agujero previsto para ello, situado en el lado
izquierdo del horno� El punto de sujeción se escoge de
forma que los vapores y gases emergentes se puedan
desviar por un tubo de aire de salida (accesorio opcional)
El tubo de aire de salida se une al empalme (fig� 5) y se
sujeta a él por medio de un tornillo
5.6. Pasador de entrada de aire
Todos los modelos de hornos de carga superior Rohde disponen de un pasador de
entrada de aire (fig� 6) en la solera� Si dicho pasador se encuentra en la posición
izquierda, se interrumpe la entrada de aire� Si el pasador está a la derecha, la entrada
de aire está abierta�
Se puede aumentar considerablemente la vida útil de las resistencias si se
abre la entrada de aire hasta los 600700 °C aprox.
5.7. Conexión a la red y conexión del controlador
El horno está equipado con un cable de conexión a la red� En la placa de características puede consultar los datos
pertinentes� La acometida de corriente debe ser la adecuada para el horno y estar situada en las inmediaciones de
ésteJamás utilice un cable alargador. El cable de alimentación no debe tocar el horno caliente.
Localmente pueden darse oscilaciones de la tensión� En
Alemania, la tensión nominal de 230 / 400 voltios puede
oscilar un 10 %� Ello provoca irregularidades en la poten-
cia nominal� Si, en carga baja, la tensión desciende a 210
voltios, la potencia del horno se reduce aprox� un 16 %�
El regulador (fig� 7) se acopla al horno por medio de un
enchufe macho roscado de 14 polos� En el horno, la
toma de enchufe negra prevista para él (fig� 8) se encu-
entra junto al cable eléctrico, en el dorso del horno�
Primero conecte el conector negro� Puede que deba girar
ligeramente el conector hasta que encaje� Entonces
apriete el anillo roscado asegurando así el conector
Todos los hornos de cocción ampliables ya llevan instal-
adas (fig� 10) las conexiones para las distintas amplia-
ciones (fig� 9)
figura 4 figura 5
figura 7 figura 8
figura 9 figura 10
figura 6
