ESPAÑOL
INSTRUCCIONES DE ENSAMBLAJE
Instrucciones para el montaje en el vehículo
1. El gancho receptor usa una clavija antivibración, arandela de seguridad y
pasador según se muestra. Inserte el pasador desde el lado del conductor
únicamente. FIG 4. Apriete con la llave suministrada.

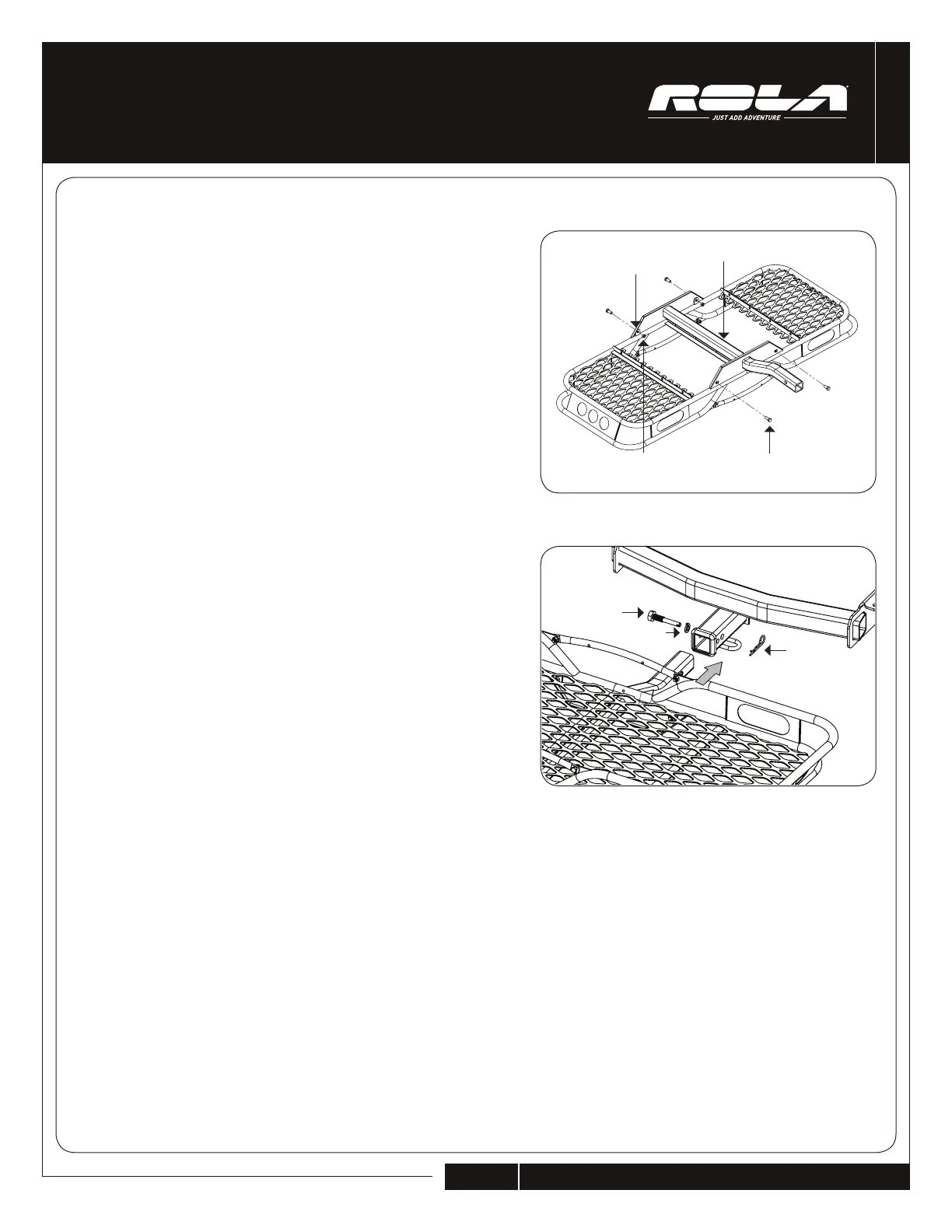

Una la sección central a la canasta de carga
1. Coloque el ensamble de la sección central sobre la canasta de carga,
alineando los cuatro orificios en la sección central con los orificios en
las cuatro pestañas de montaje en la canasta de carga. FIG 3.
2. Instale cuatro tornillos y tuercas de seguridad hexagonales de 7/16
según se muestra.
3. Apriete todos los tornillos de 7/16-14 GR5 a 55 ft-lb.
3
Ensamble de la sección central
Tornillo hexagonal de
7/16 x 1”
Tuerca de seguridad
hexagonal de 7/16 x 1”
Pestaña de montaje
Clip
4
Clavija anti
vibración de 5/8”
Arandela
de seguridad
