PAGE 6 59502_IN Rev B • Questions? (800) 234-6992 • RolaProducts.com
FRANÇAIS
INSTRUCTIONS D'ASSEMBLAGE
Outils requis pour l'assemblage : Clé incluse, clés 9/16 po et 5/8 po
(2 de chacune), clé dynamométrique.
QTÉ DESCRIPTION QTÉ DESCRIPTION
8 Boulon hexagonal
3/8-16 x 7/8 po Gr5
1 Goupille anti-vibration,
5/8-11
8 Écrou auto-bloquant
hexagonal 3/8-16 Gr2
1 Pince à ressort
4 Boulon hexagonal
7/16-14 x 1 po Gr5
1 Rondelle de blocage
5/8 po
4 Écrou auto-bloquant
hexagonal 7/16-14 Gr2
2 Réflecteur
1
D
C
B
A
A
B
C
D
1
2
3
4
5
6
7
8
8
7
6
5
4
3
2
1
1
Écrou auto-bloquant hexagonal 3/8 po
Onglet de montage
Tube de localisation
Tube de support
en chrome
Boulon hexagonal
3/8 x 1 po
2
1
D
C
B
A
A
B
C
D
1
2
3
4
5
6
7
8
8
7
6
5
4
3
2
1
Écrou auto-bloquant hexagonal 3/8 po
Boulon hexagonal
3/8 x 7/8 po
Trous pour les réflecteurs

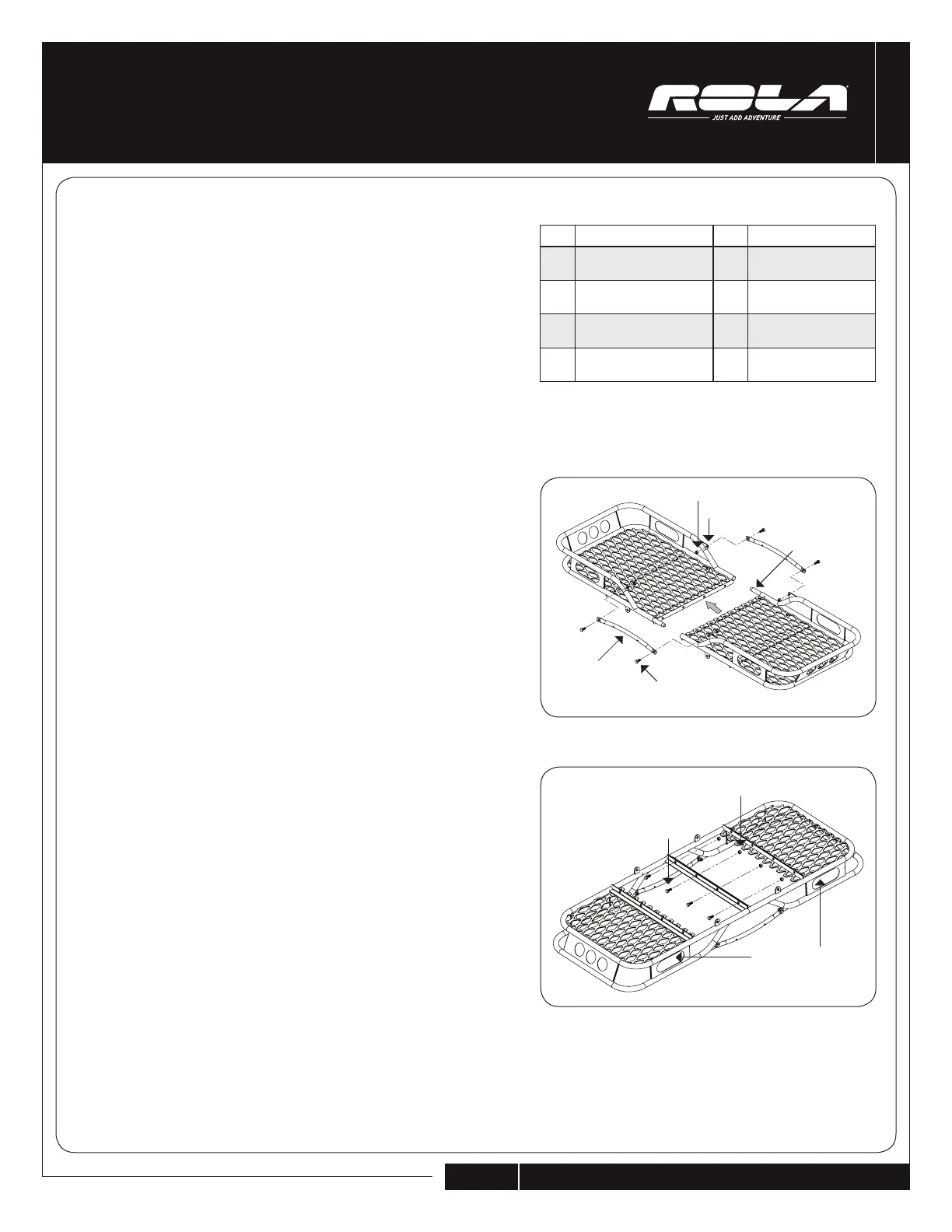

Assembler le panier à fret
1. Posez chaque demie du panier à fret sur une surface plane, fond
maillé tourné vers le bas, tel qu'indiqué. Alignez les tubes de
localisation et raccordez les deux demies ensemble. FIG. 1.
2. Avec quatre boulons hexagonaux et écrous auto-bloquants 3/8 po,
accrochez les tubes de support en chrome à la surface extérieure des
onglets de montage sur le porte-bagages. Ne serrez pas les boulons
pour le moment.
3. Retournez le plateau de coffre de sorte que le fond maillé soit tourné
vers le haut, tel qu'indiqué à la FIG. 2.
4. Installez quatre boulons et écrous auto-bloquants 3/8 po dans les trous
des cornières d'assemblage.
5. Serrez tous les boulons 3/8-16 GR5 jusqu'à concurrence de 31 pi-lb.
6. Accrochez les réflecteurs en insérant les onglets inférieurs du
réflecteur dans le trou, puis poussez sur les onglets supérieurs
jusqu'à ce que le réflecteur s'enclenche.
