FRANÇAIS
INSTRUCTIONS D'ASSEMBLAGE
Instructions de montage au véhicule
1. L'attelage récepteur utilise une goupille anti-vibration, une rondelle
de blocage et une pince, tel qu'indiqué. Insérez la tige côté chauffeur
seulement. FIG. 4. Serrez avec la clé fournie.

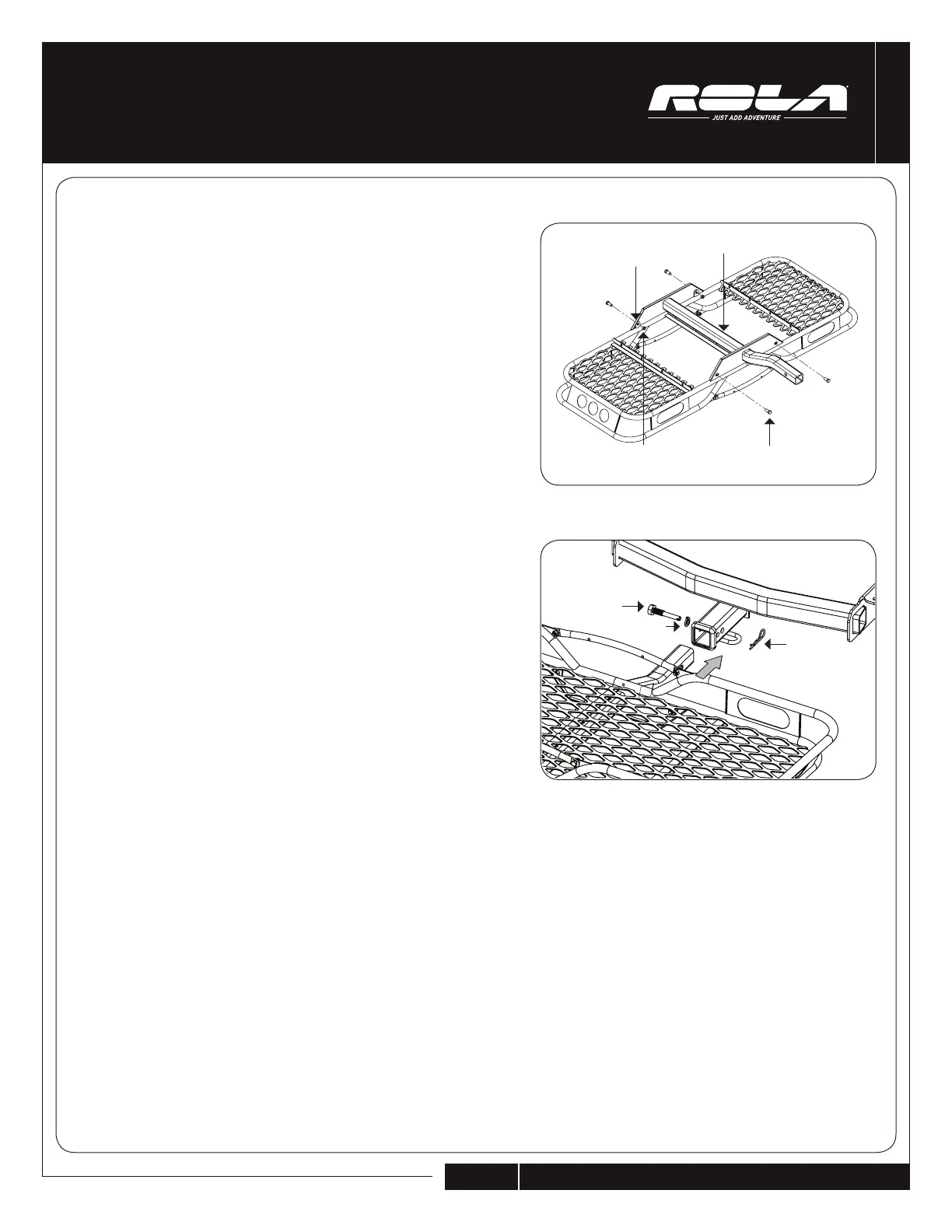

Accrocher la section centrale au panier à fret
1. Placez l'assemblage de la section centrale sur le panier à fret, alignant
les quatre trous de la section centrale avec les trous des quatre
onglets de montage du panier à fret. FIG. 3.
2. Installez quatre boulons et écrous auto-bloquants 7/16, tel qu'indiqué.
3. Serrez tous les boulons 7/16-14 GR5 jusqu'à concurrence de 55 pi-lb.
3
Assemblage de la section centrale
Boulon hexagonal
7/16 x 1 po
Écrou auto-bloquant
hexagonal 7/16 po
Onglet de montage
Pince
4
Goupille anti-
vibration 5/8 po
Rondelle
de blocage
