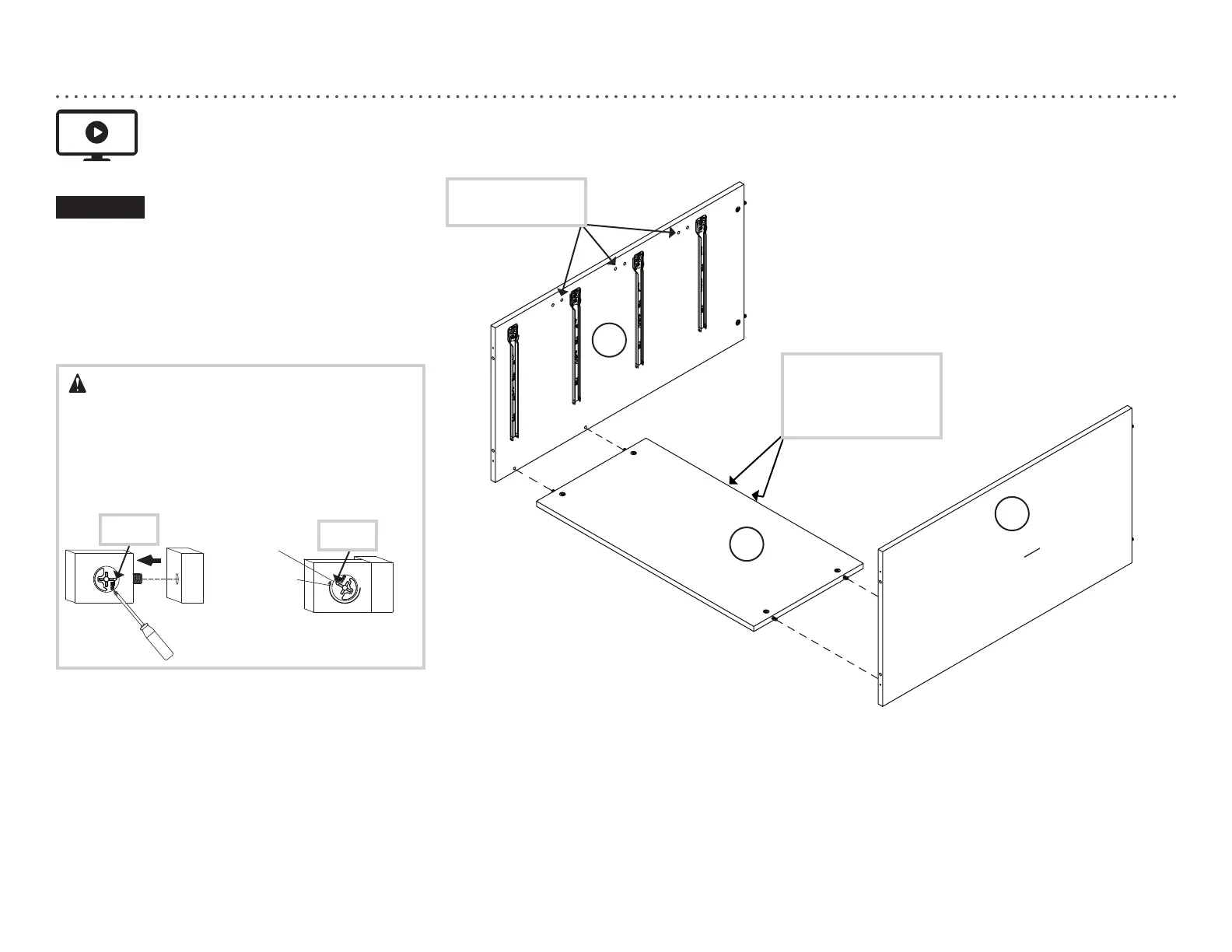

Sujete los EXTREMOS (A y B) a la PARTE TRASERA INFERIOR (K). Apriete las cuatro ROSCAS DE SUJECIÓN OCULTAS.
430238
paso 3.
B
K
Estos orifi cios
deben estar aquí.
Superfi cie
con
ROSCAS
DE
SUJECIÓN
OCULTAS
A
Superfi cie sin
ROSCAS DE
SUJECIÓN OCULTAS
Superfi cie con
ROSCAS DE
SUJECIÓN OCULTAS
Los orifi cios en
la otra superfi cie
deben estar más
cerca de este borde.
Precaución
Riesgo de daño o lesión. Las roscas de sujeción
ocultas se deben apretar por completo. Las roscas
de sujeción ocultas que no estén apretadas por
completo pueden afl ojarse y las piezas pueden
separarse. Para apretar por completo:
Apretar
Máximo 210
grados
Mínimo
190 grados
Inicio
Flecha
Flecha
No pare la unidad recta sin la
PARTE TRASERA sujetada.
La unidad puede colapsarse.
Precaución
