35

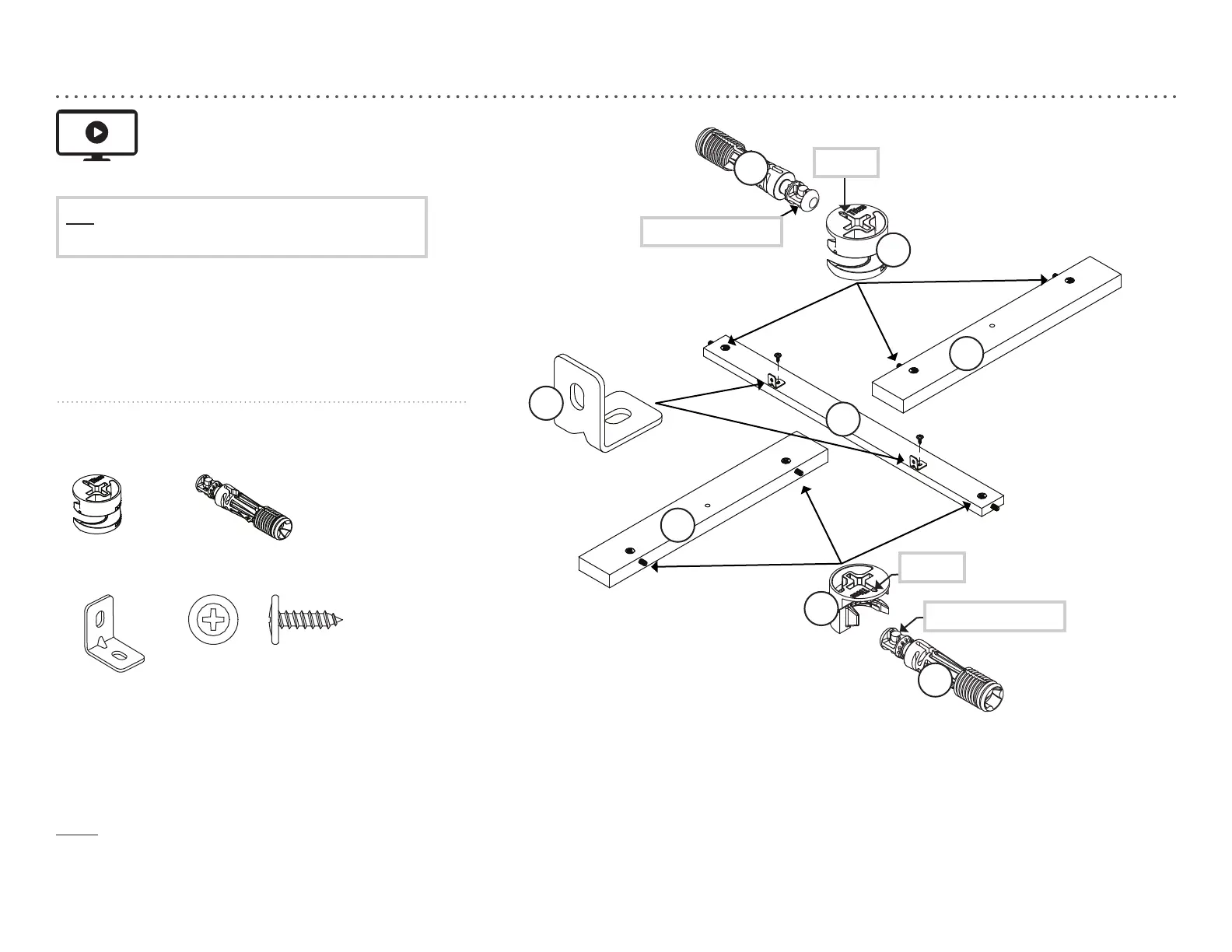

Empuje seis ROSCAS DE SUJECIÓN OCULTAS (1F) en las FALDAS (F y G). A continuación, inserte el extremo de metal de un PASADOR DE MONTAJE DE
ROSCA DE SUJECIÓN (2F) en cada ROSCA DE SUJECIÓN OCULTA.
Sujete dos SOPORTES DE METAL (4G) a la FALDA (G) exactamente como se muestra. Utilice dos TORNILLOS NEGROS DE CABEZA GRANDE DE 9/16" (1S).
NOTA: Asegúrese de que los SOPORTES estén uniformes respecto al borde de la FALDA.
430238
paso 6.
Flecha
1F
2F
Extremo de metal
Flecha
1F
2F
Extremo de metal
4G
G
F
F
No apriete las ROSCAS DE
SUJECIÓN OCULTAS en este paso.
(1F) x 6
rosca de
sujeción oculta
(2F) x 6
pasador de montaje de
rosca de sujeción
(4G) x 2
soporte de metal
(1S) x 2
tornillo negro de cabeza grande de 9/16"
