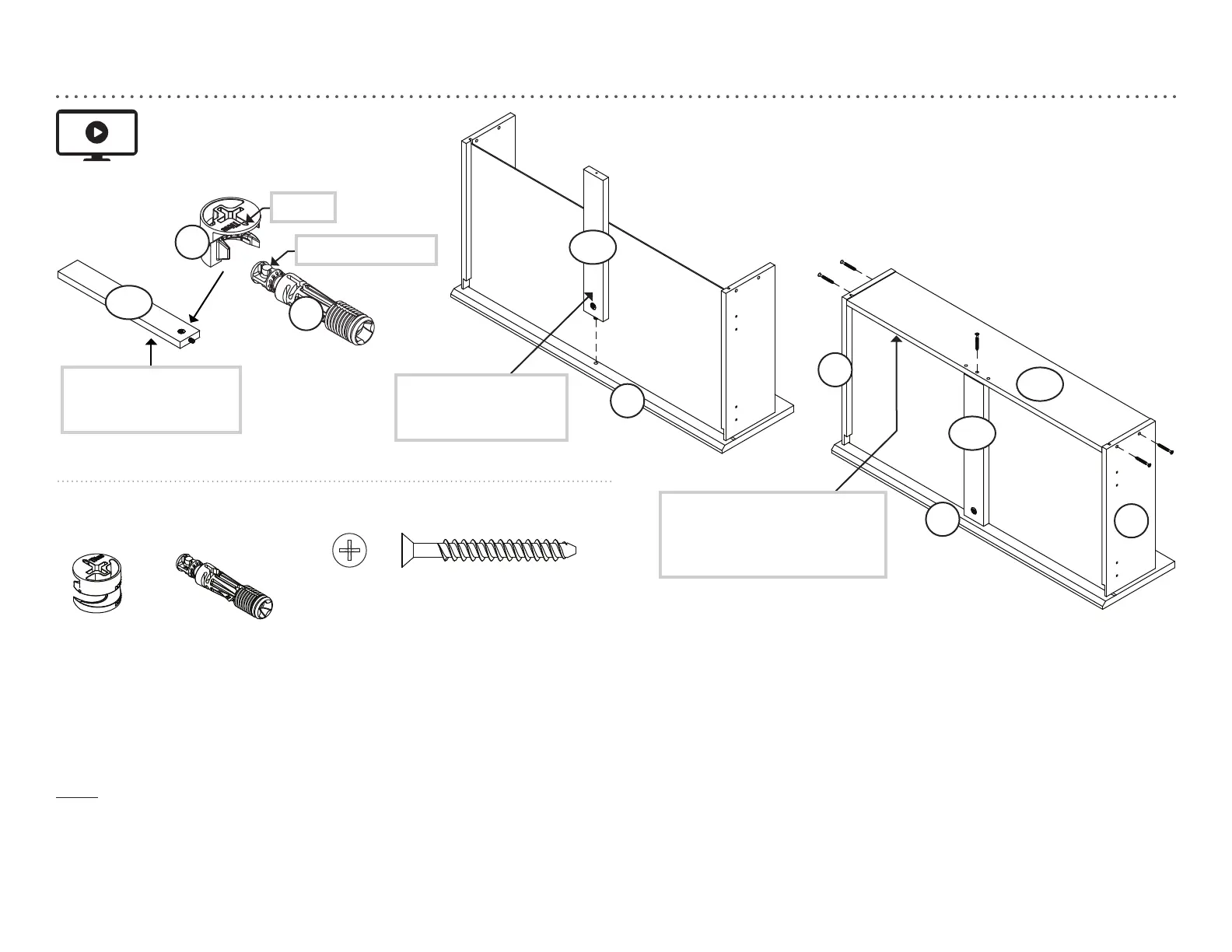

Inserte una ROSCA DE SUJECIÓN OCULTA (1F) en un SOPORTE DEL CAJÓN (M67). A continuación, inserte el extremo de metal de un PASADOR DE
MONTAJE DE ROSCA DE SUJECIÓN (2F) en la ROSCA DE SUJECIÓN OCULTA.
Sujete el SOPORTE DEL CAJÓN (M67) al FRENTE DEL CAJÓN SUPERIOR (H). Apriete una ROSCA DE SUJECIÓN OCULTA.
Sujete una PARTE TRASERA DEL CAJÓN (D182) a los LADOS DEL CAJÓN (D44 y D45) y al SOPORTE DEL CAJÓN (M67). Use cinco TORNILLOS NEGROS
DE CABEZA PLANA DE 1-9/16" (30S).
NOTA: Debe apretar cada TORNILLO algunas vueltas antes de apretar cualquiera de ellos por completo.
Repita los pasos 11-12 para los cajones inferiores. El borde en ángulo del frente del cajón inferior estará opuesto al frente del cajón inferior.
430238
paso 12.
(30S) x 20
tornillo negro de cabeza plana de 1-9/16"
Flecha
1F
2F
Extremo de metal
(1F) x 4
rosca de
sujeción oculta
(2F) x 4
pasador de montaje
de rosca de sujeción
Superfi cie con
ROSCA DE
SUJECIÓN OCULTAS
M67
H
D44
D45
M67
M67
H
D182
Parte oculta hecha con
material reciclado. El
color puede variar.
Asegúrese de que el FONDO
DEL CAJÓN se inserte
en la ranura de la PARTE
TRASERA DEL CAJÓN.
