44

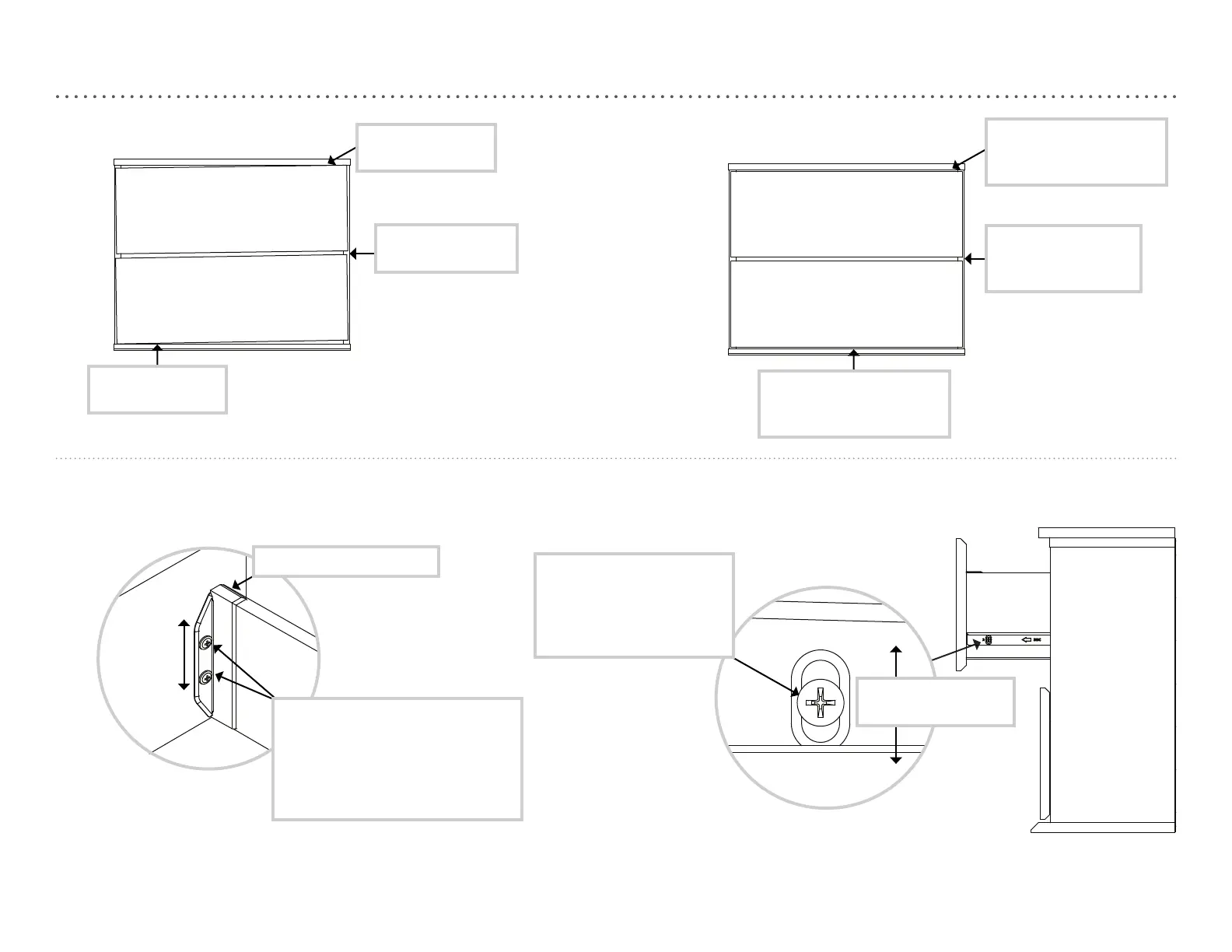

cómo ajustar el cajón
430238
Afl oje el TORNILLO en el
orifi cio ranurado. Ajuste el
cajón hacia arriba o abajo
según sea necesario.
Apriete el TORNILLO.
De ser así, siga los diagramas
1 y 2 a continuación.
diagrama 2
Ajuste el cajón
hacia arriba o abajo.
diagrama 1
Abra el cajón. Afl oje estos
TORNILLOS. Ajuste el FRENTE
DEL CAJÓN hacia arriba o abajo
según sea necesario. Apriete los
TORNILLOS. Si se requieren
más ajustes, vaya al diagrama 2.
Lado del
cajón
Frente del cajón
Deslizador del cajón
¿El cajón roza en
la parte superior?
incorrecto
¿El cajón roza
contra otro cajón?
¿El cajón roza en
la parte inferior?
La separación debe ser
constante en la parte
superior sin rozar.
La separación debe
ser constante en el
centro sin rozar.
correcto
La separación hueco
debe ser constante en el
la parte inferior sin rozar.
Soporte delantero del cajón
