11. Timing Diagrams
8
11.Timing Diagrams

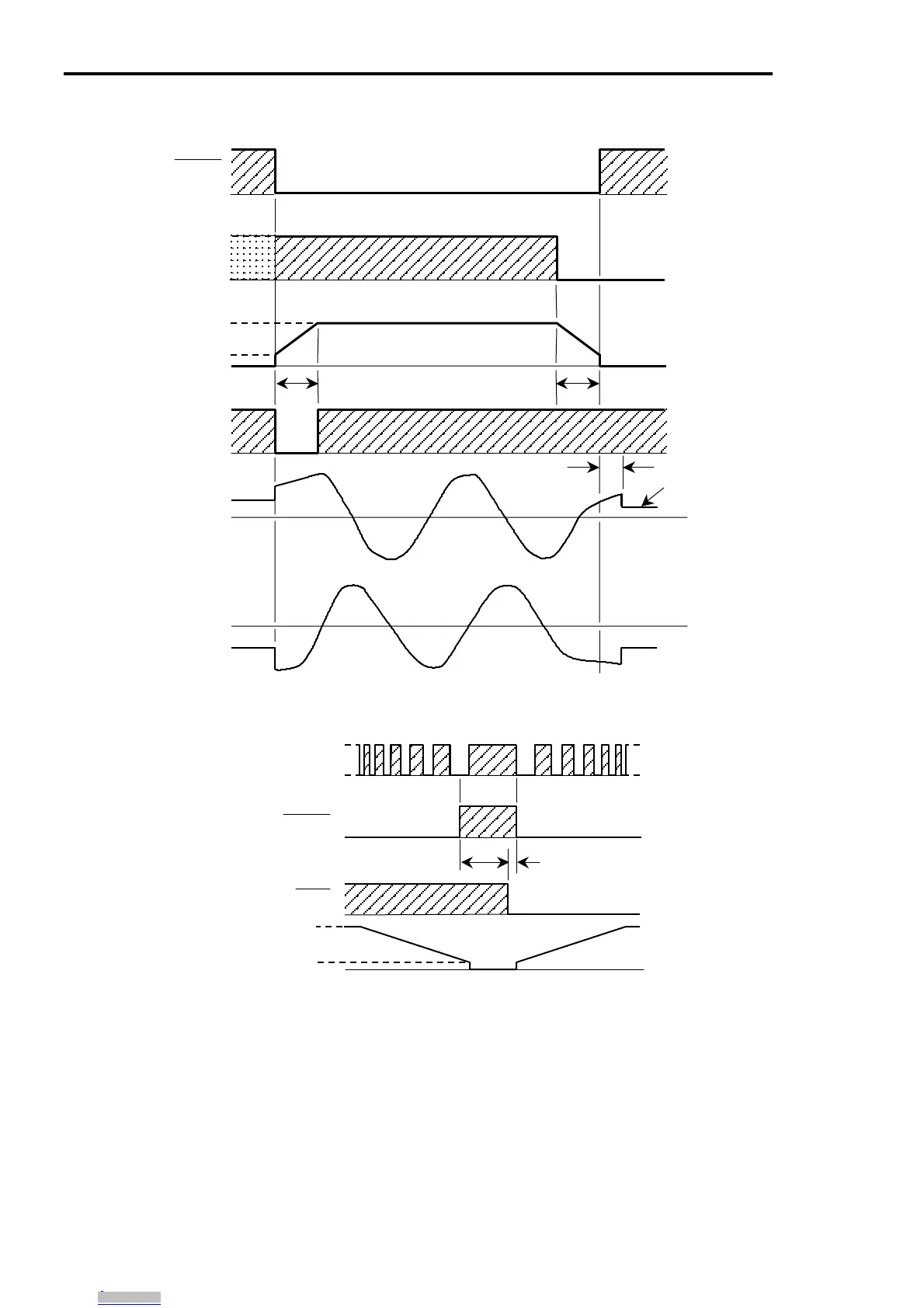

Fig.13. Timing Diagram Ⅰ
Fig.14. Timing Diagram Ⅱ
T2: Changing direction of rotation from CW to CCW or vice versa should be done at least 10msec
after stopping. (T2>10msec)
T3: If the motor has been idle for more than 0msec, the direction can be changed at any time.
(T3≧0msec)
T2
T3
CLOCK OUT
STOP/START
CW/CCW
HIGH SPEED
LOW SPEED
STOP/START
5
SPEED
0
HIGH SPEED
LOW SPEED
GROW OUT
+
A phase current
-
+
B phase current
-
Current down
0.3sec
T2
