Rotary SPOA10NB Series - Page 23

23

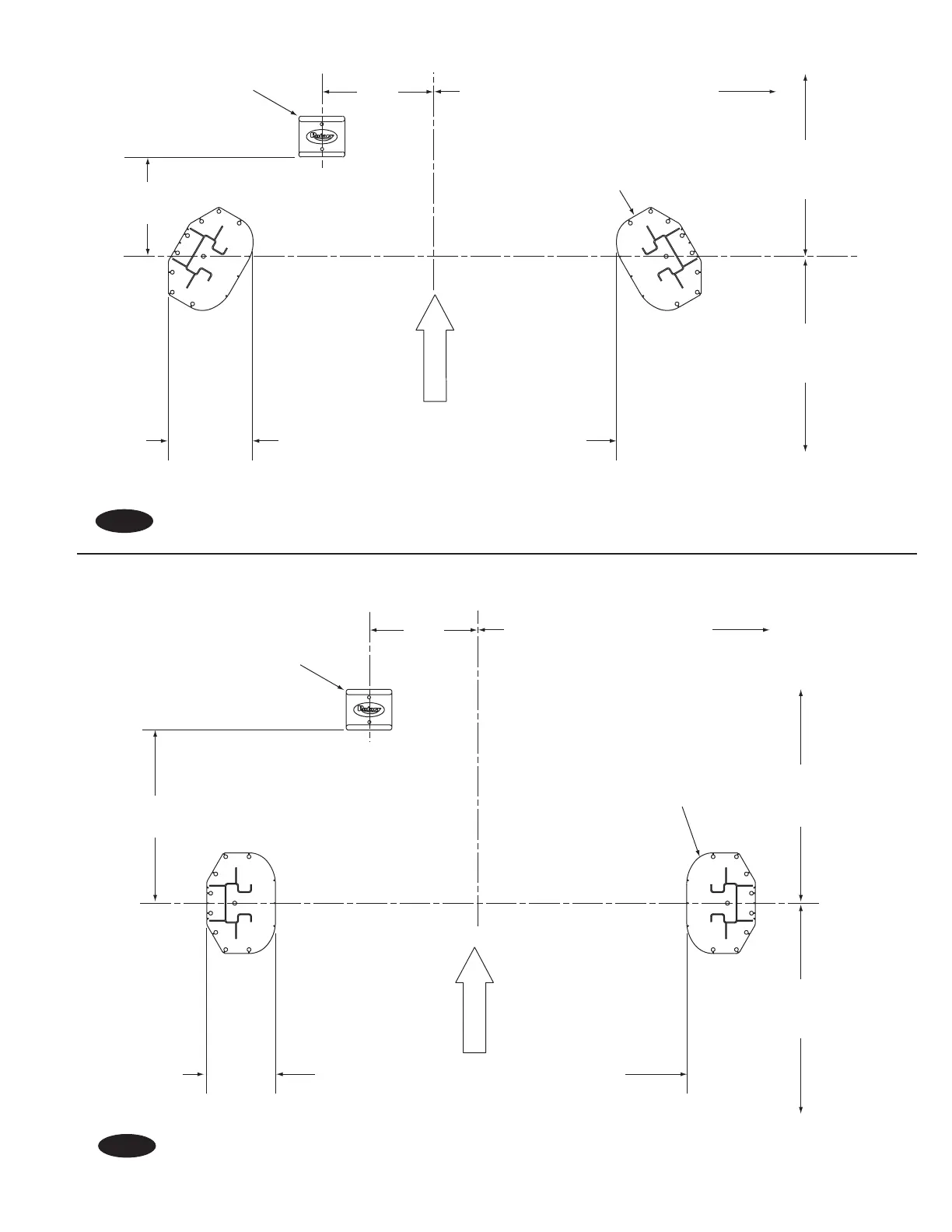

Fig. 1c
Fig. 1d
2' 5"
(737mm)
7' 9-7/8" (2384mm) SPOA10 Placa de base sísmica*
7' 9-7/8" (2384mm) SPOA7 Placa de base sísmica*
21-7/8"
(556mm)
2' 5"
(737mm)
9'0" (2743mm) mínimo
a la obstrucción
más cercana.
15'0" (4572mm) mínimo
a la obstrucción
más cercana.
APROXIMACIÓN
6'0" (1829 mm) mínimo a la obstrucción
o bahía más cercana. 7'0" (2134 mm)
mínimo a la pared más cercana.
La unidad de alimentación
va en el lado del pasajero
Placa de colocación
de la rueda
*NOTA: La dimensión se mide desde el interior de la placa base al interior de la placa base
4' 3"
(1295mm)
8' 6-1/4" (2597mm) SPO10 Placa de base sísmica*
17-11/16"
(449mm)
2' 5"
(737mm)
6'0" (1829 mm) mínimo a la
obstrucción o bahía más cercana.
7'0" (2134 mm) mínimo a la pared
más cercana.
11'0" (3353mm) mínimo
a la obstrucción
más cercana
APROXIMACIÓN
13'0" (3963mm) mínimo
a la obstrucción
más cercana
La unidad de alimentación
va en el lado del pasajero
Placa de colocación
de la rueda
*NOTA: La dimensión se mide desde el interior de la placa base al interior de la placa base.
