31

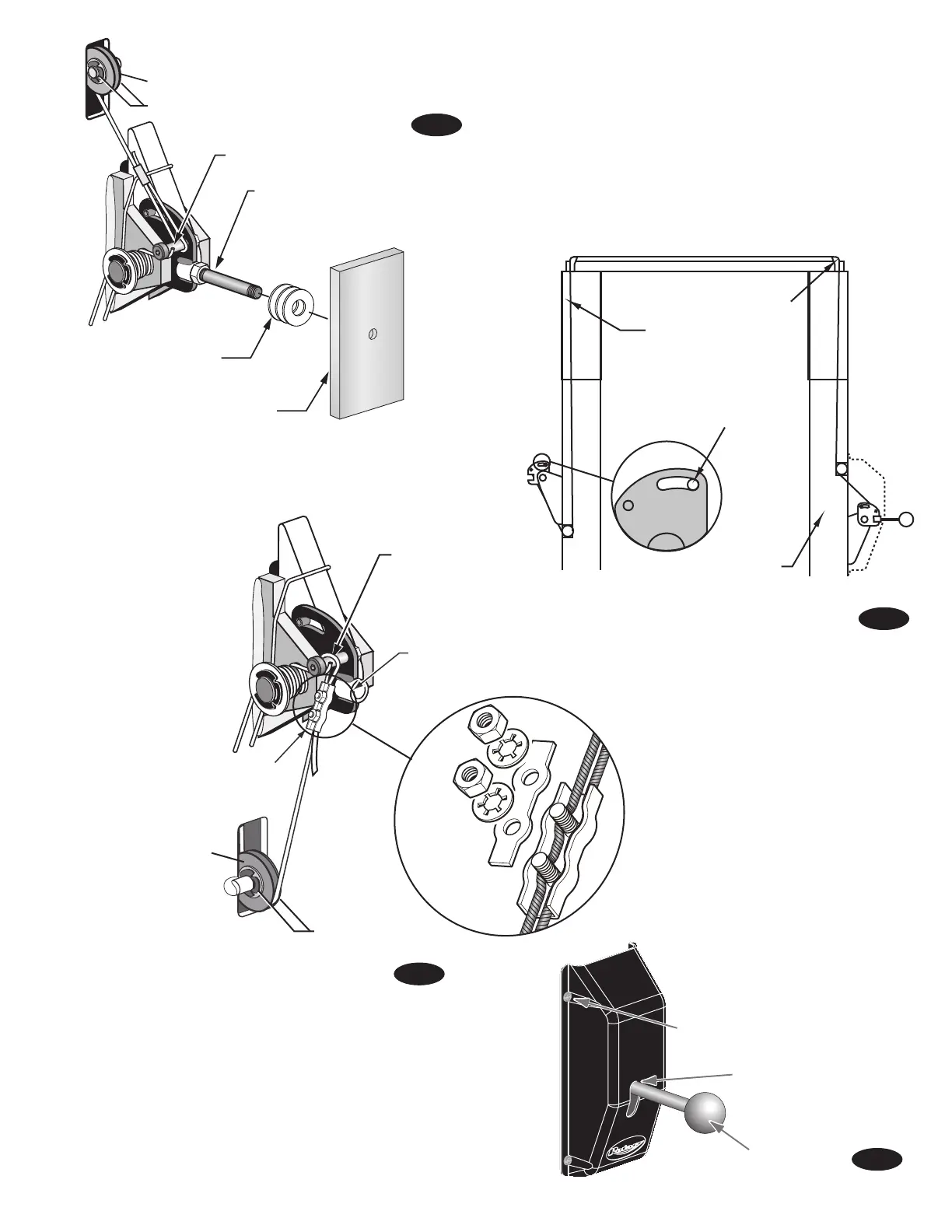

(2) 3/8" Anillos de Retensión
Polea del Cable de Seguridad
Tornillo de Hombro
Instale la Manija de Seguridad
utilizando una tuerca hexagonal
de 3/8" para manetener en su
lugar. Luego instale las arandelas
planas y la cubierta de la ranura.
(3) Arandelas
planas 3/8"
Cubierta de la Ranura
Tornillo de Hombro
Abrazadera
del Cable
Introduzca el cable a través
de la Abrazadera del Cable,
enróllelo sobre la
terminación del tornillo de
hombro y regréselo hacia
atrás a través de la
Abrazadera del Cable.
(2) 3/8" Anillos de
Retensión
Polea del Cable de
Seguridad
Fig. 19
Fig. 17
Guía del Cable de
Seguridad
Columna Derecha
Cable de Seguridad
Note el espacio
suprimido entre la Ranura
de la Placa de Control y el
Seguro de Perno.
Fig. 18
5/16-18NC x 3/8" largo DE LARGO
La manija de seguridad
DEBE estar posicionada
en la parte superior de
la cubierta de control
de seguridad.
Manija Esférica
Fig. 20
