47
Suspension
Tuyaux
Groupe d'alimentation
Tuyau (court)
Flexible serti
Manchon (typique)
Raccord en T
Pochette Non Montrée
Les écrous à poussoir
maintiennent les boulons
sur les supports.
Le bouchon reniflard
Utilisez (4)5/16"-18NC
x 1-1/2" lg. HHCS et
écrous à brides

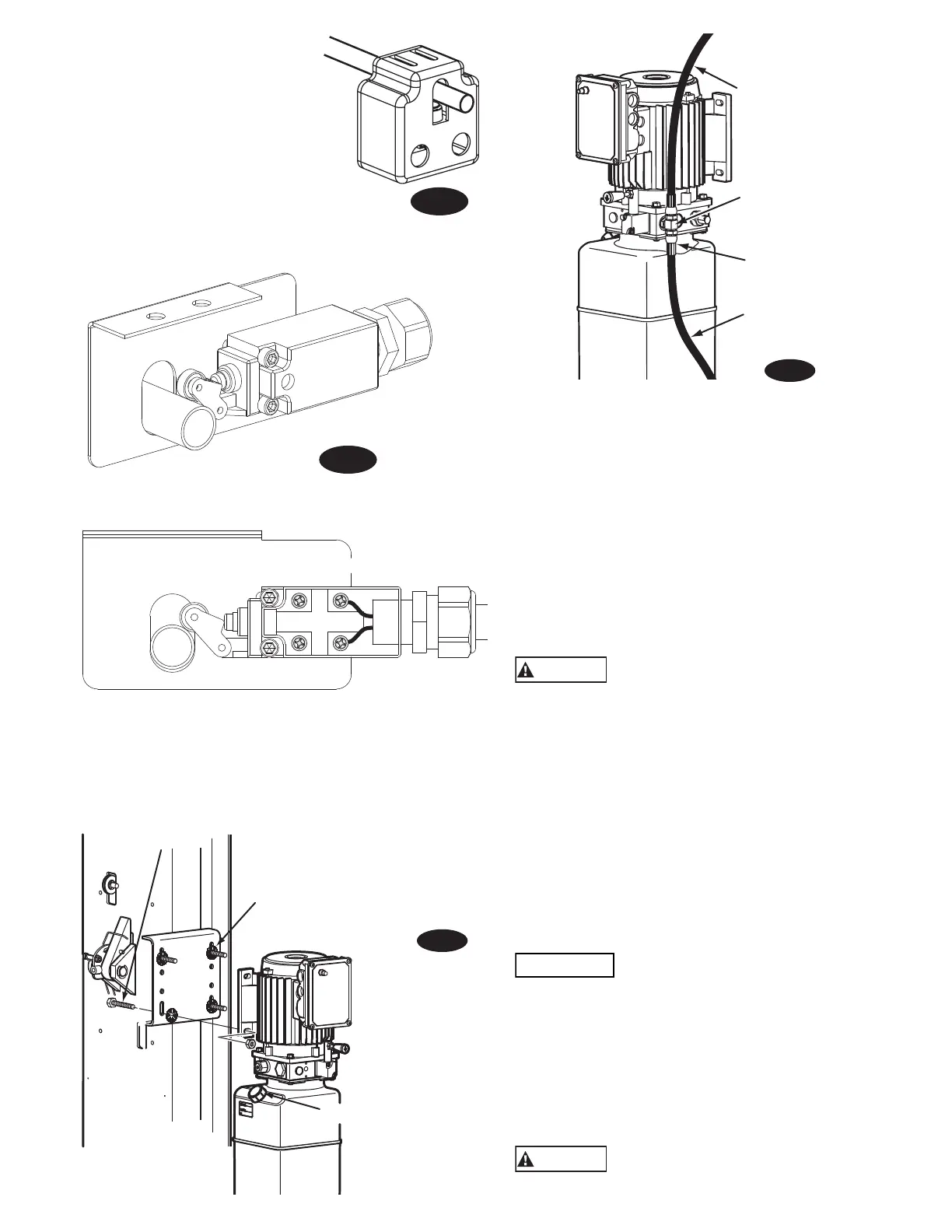

Figure 9
9. Bloc d’alimentation : Placez les (4) 5/16”-18NC x 1-1/2”
verrouillage à brides HHCS dans les trous du support du bloc
d’alimentation à l’aide des écrous-poussoirs pour les maintenir en
place, Figure 9. Montez le bloc avec le moteur jusqu’au support
de colonne et installez (2) écrous de blocage à bride de 5/16”.
Installez et serrez à la main le raccord en T à la pompe jusqu'à
ce que le joint torique soit en place. Continuez à serrer l’écrou
de blocage entre 10 et 15 lb/pi (14-20Nm), ou jusqu'à ce que
l'écrou et la rondelle atteignent le point bas contre le collecteur
de la pompe. REMARQUE : Le raccord en T pourra toujours être
pivoté. Cela est acceptable à moins qu'il y ait infiltration au joint
torique. Si oui, serrer légèrement l'écrou de blocage.
ATTENTION
Un serrage excessif du contre-écrou
peut entraîner la rupture du joint torique ou déformer les
filetages dans la sortie du collecteur de la pompe.
10. Tuyaux : Nettoyez les adaptateurs et le tuyau. Inspectez
tous les filets pour la présence de dommage et les extrémités
de flexible pour s’assurer qu’ils sont sertis, Figure 10. Installez
le tuyau et les colliers de serrage, Figure 12 et Figure 16.
Procédure de serrage des raccords évasés
1. Visser les raccords avec les doigts. Puis, à l'aide de la clé de
taille appropriée, tourner les vis à raccord à tête hexagonale de
2 ½ po.
La base du siège conique NE DOIT PAS tourner
pendant le serrage. Seul l'écrou doit tourner.
2. Dévisser le raccord d'un tour complet.
3. De nouveau, resserrez les raccords à la main, puis à l’aide
d’une clé, tournez les vis à raccord à tête hexagonale plats
de 2 ½ po. Cela complétera la procédure de serrage et
établira un joint étanche à la pression.
ATTENTION
Un serrage excessif endommagera le
raccord et entraînera une fuite de liquide.
Figure 10
Figure 7
Figure 8
