FR

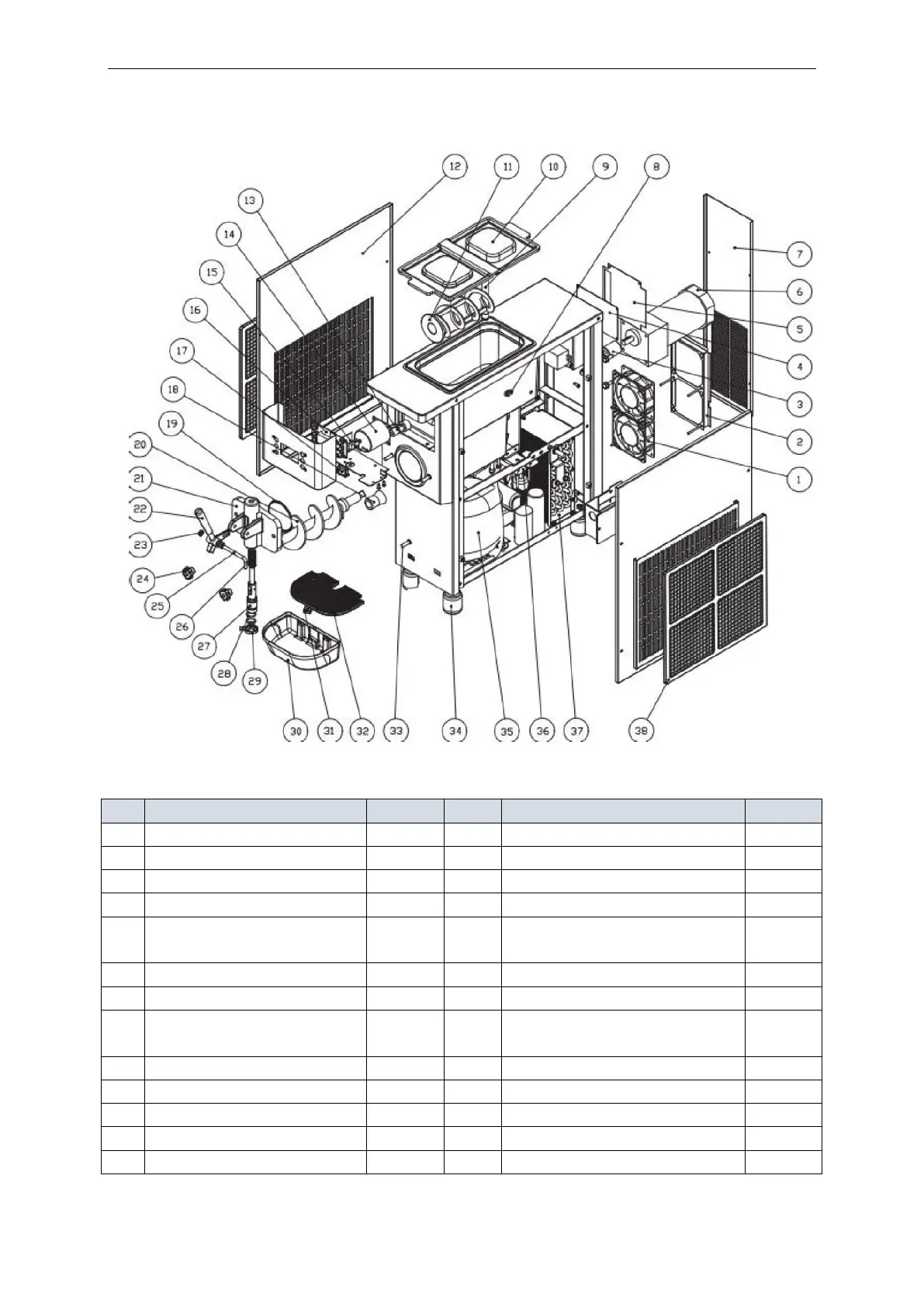

Dessin d’assemblage
Liste des pièces
Non
Nom de la pièce
Quantité
Non
Nom de la pièce
Quantité
1
Moteur du ventilateur
2
20
Vis d’amenée
1
2
Tunnel aérodynamique
1
21
Ouverture du distributeur
1
3
Adaptateur
1
22
Poignée
1
4
Tableau de contrôle
1
23
Oreiller
2
5
Couvercle du coffret
électrique
1 24 Vis sans fin 2
6
Moteur de dameur
1
25
Goupille pour poignée
1
7
Panneau arrière
1
26
Tampon
1
12
Capteur de niveau de
mélange
1 27 Piston 1
11
Tube d'alimentation
1
28
Joint torique du piston
4
10
Couvercle du récipient
1
29
Écrou
1
9
Agitateur
1
trente
Bac de récupération
1
8
Plaque
2
31
Flotteur
1
7
Acier magnétique
1
32
Couvercle du bac collecteur
1
