88 89
ÉTAPE 1
INSTALLEZ L’ « ADAPTATEUR D’ALIMENTATION EN EAU 0,9 CM OU 1,3 CM »
(3/8 PO OU 1/2 PO)
Remarque: Le « Tube Blanc » a été raccordé à l’« Adaptateur D’alimentation en Eau »
pour faciliter l’installation.
1. Fermez le robinet d’alimentation en eau froide.
2. Ouvrez le robinet de la cuisine pour libérer la pression d’eau.
Remarque: Assurez-vous que le débit d’eau s’est arrêté avant de passer à l’étape
suivante. Utilisez une serviette ou un seau pour récupérer tout excès d’eau.
ÉTAPE 3
INSTALLEZ LA « SUPPORT DE DRAIN »
1. Collez la « Mousse de Scellement » sur la plaque avant de la « Support
de Drain ». Assurez-vous d’aligner le trou de la « Mousse de Scellement »
avec le trou du « Panneau Avant » (Figure 3).
2. Sélectionnez la plus haute position possible sur le tuyau de vidange
vertical et percez un trou de 1/4 po. Assurez-vous de ne pas pénétrer le
côté opposé du tuyau.
3. Faites glisser la plaque avant sur une extrémité du tube et insérez le tube
dans le trou percé jusqu’à une longueur de 0,6 po (Figure 4).

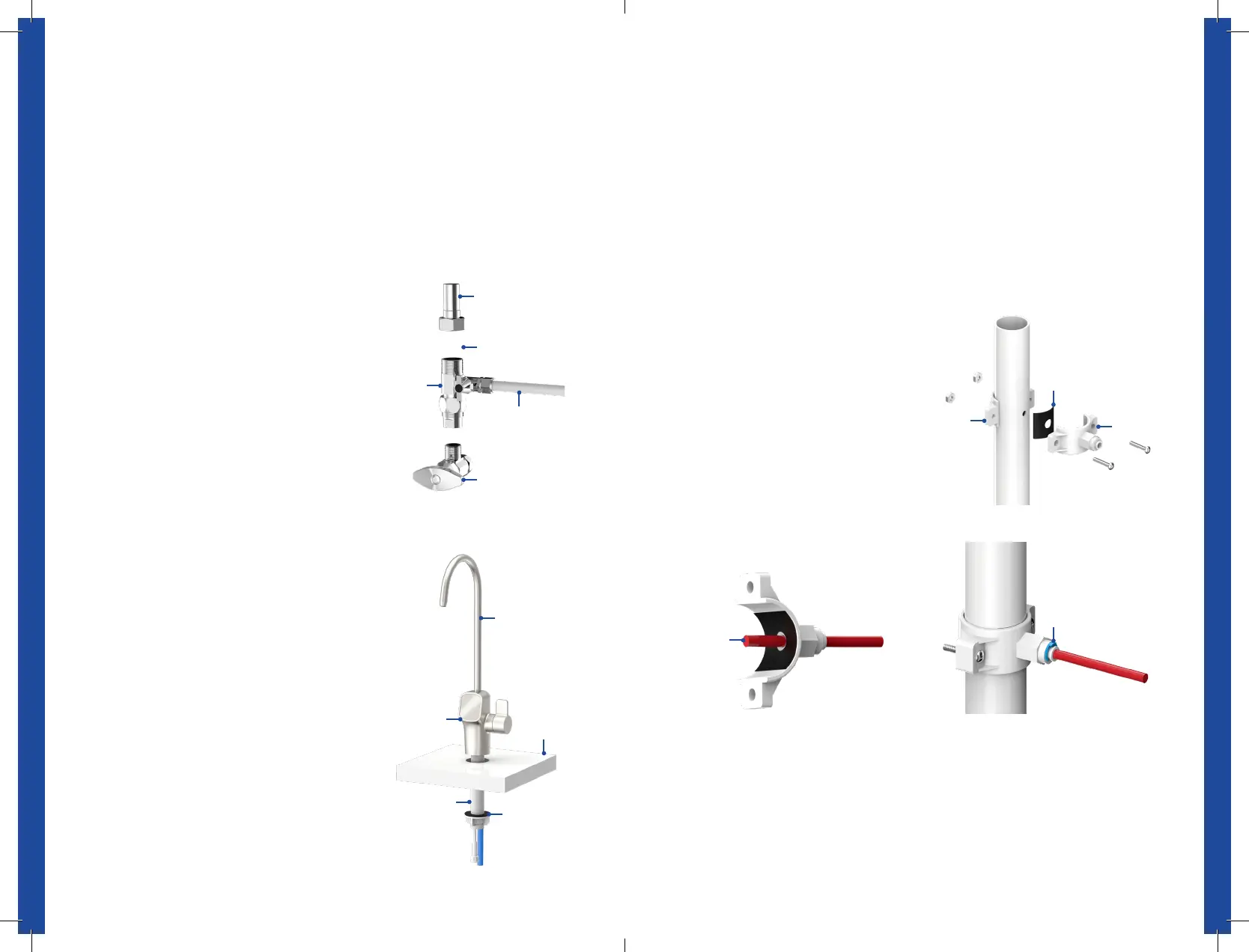

FIGURE 1
Tuyau D’eau Froide
Rondelle
Adaptateur
D’alimentation
en Eau
D’alimentation en
Eau Froide
Tube Blanc
FIGURE 2
Bec du Robinet
Corps du
Robinet
Tige du
Robinet
Écrou de Montage
Comptoir
ÉTAPE 2
INSTALLEZ LE ROBINET ROYAL PRESTIGE
®
FRESCAFLOW
Remarque: Si votre évier de cuisine ou votre
comptoir n’a pas déjà un trou, vous devez en percer
un. Consultez la SECTION « Percer un Trou dans
Votre Comptoir », ci-dessous (Page 92 et 93).
1. Insérez le « Bec du Robinet » dans le
« Corps du Robinet ».
2. Insérez la « Tige du Robinet », le « Cordon
D’alimentation Électrique du Robinet » et
le « Tube Bleu » dans le trou du comptoir.
3. Sous l’évier, glissez l’« Écrou de Montage »,
et serrez l’écrou.
3. Débranchez le tuyau d’eau
froide du robinet d’alimentation en eau
froide.
4. Raccordez l’« Adaptateur D’alimentation
en Eau » au robinet d’alimentation en
eau froide et serrez-le avec une clé à
molette. (voir Figure 1).
Remarque: Si le diamètre du tuyau d’eau froide
est de 1/2 po, dévissez les deux convertisseurs
de l’« Adaptateur D’alimentation en Eau ».
5. Raccordez le tuyau d’eau froide à
l’« Adaptateur D’alimentation en Eau » et
serrez avec une clé à molette.
4. Placez la plaque arrière sur le
tuyau d’évacuation en serrant
les vis et les écrous de manière
uniforme tout en laissant le
tube dans le trou (Figure 5).
5. Placez l’« Petit Agrafe de
Verrouillage Bleue » sur
le raccord pour fixer le
raccordement.
FIGURE 5FIGURE 4
Jusqu’à une
Longueur de
0,6 po
Plaque
Arrière
Mousse de Scellement
Panneau Avant
FIGURE 3
Petit Agrafe de
Verrouillage Bleue
