ÉTAPE 4
POSITIONNEZ LE BOÎTIER DU ROYAL PRESTIGE
®
FRESCAFLOW
Remarque: Il n’est pas recommandé de placer le boîtier contre l’armoire, car le système
pourrait vibrer pendant son fonctionnement.
1. Le Royal Prestige
®
FrescaFlow doit être placé sous l’armoire, sur une
surface plane.
2. Le panneau avant de l’unité doit faire face à l’extérieur afin de permettre
un accès facile aux cartouches filtrantes et une vérification des voyants
d’état.
ÉTAPE 5
RACCORDEZ LES TUBES
Remarque: Vérifiez d’abord la longueur du tube dont vous avez besoin, puis coupez
le tube s’il est trop long. Consultez la SECTION « Comment Utiliser les Raccords
Rapides ».
INSTALLEZ LE TUBE D’ENTRÉE D’EAU (TUBE BLANC)
1. Enlevez le bouchon de l’ « Orifice D’entrée D’eau ».
2. Identifiez le « Tube Blanc » qui a été raccordé à l’« Adaptateur
D’alimentation en Eau » (Figure 6).
3. Insérez l’autre extrémité du tube dans l’ « Orifice D’ D’entrée D’eau » (Figure 7)
et installez l’« Grand Agrafe de Verrouillage Bleue » sur le raccord.

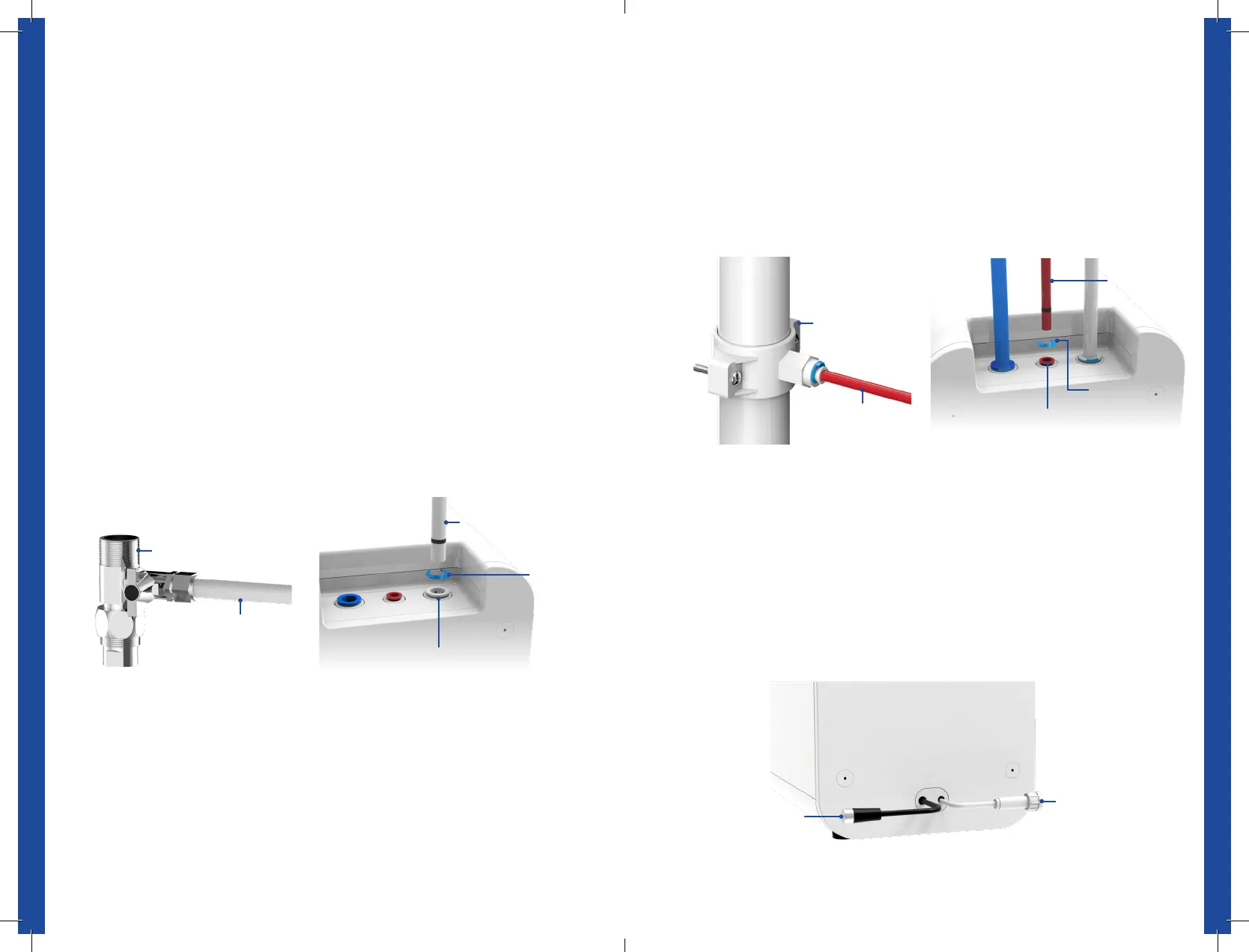

FIGURE 6 FIGURE 7
Adaptateur D’alimentation en Eau
Tube Blanc
Tube Blanc
Orifice D’entrée
D’eau
Grand
Agrafe de
Verrouillage
Bleue
ÉTAPE 6
BRANCHEZ LE « CORDON D’ALIMENTATION ÉLECTRIQUE »
1. Raccordez le Robinet Royal Prestige
®
FrescaFlow au système:
• Insérez le « Cordon D’alimentation Électrique du Robinet » attaché au
Robinet Royal Prestige
®
FrescaFlow dans le “Raccordement du Robinet”
(Figure 10) à l’arrière du boîtier du système et serrez l’écrou.
2. Raccordez l’« Adaptateur D’alimentation »:
• Insérez la tête du courant continu de l’adaptateur d’alimentation dans
l’ « Orifice D’alimentation Électrique » à l’arrière du boîtier du système
(Figure 10).
Remarque: Assurez-vous que le tube est entièrement inséré jusqu’à la marque sur le tube.
INSTALLEZ LE TUBE D’EAU FILTRÉE (TUBE BLEU)
1. Enlevez le bouchon de l’ « Orifice D’eau Filtrée ».
2. Repérez le « Tube Bleu » raccordé au robinet.
3. Insérez l’autre extrémité du tube dans l’« Orifice D’eau Filtrée » et installez
une « Grand Agrafe de Verrouillage Bleue » sur le raccord.
Remarque: Assurez-vous que le tube est entièrement inséré jusqu’à la marque sur le tube.
INSTALLEZ LE TUBE D’EAU DU DRAIN (TUBE ROUGE)
1. Enlevez le bouchon de l’ « Orifice du Drain ».
2. Repérez le « Tube Rouge » qui a été raccordé à la « Support de Drain »
(Figure 8).
3. Insérez l’autre extrémité du tube dans l’« Orifice du Drain » (Figure 9) et
installez une « Petit Agrafe de Verrouillage Bleue » sur le raccord.
Remarque: Assurez-vous que le tube est entièrement inséré jusqu’à la marque sur le tube.
FIGURE 8 FIGURE 9
Tube Rouge
Tube Rouge
Orifice du Drain
Petit Agrafe de
Verrouillage Bleue
Support de Drain
Raccordement du
Robinet
Orifice D’alimentation
Électrique
FIGURE 10
