3050-8010
Einbau- und Betriebsanleitung
Installation and Operating instructions
Instructions de montage et de service
Regeltechnik Kornwestheim
GmbH
Max-Planck Straße 3
D-70806 Kornwestheim
Telefon +49 7154 / 13 14 - 0
Telefax +49 7154 / 13 14 - 31
Internet www.rtk.de
E-Mail info@rtk.de
- 19 -
10 Programmgeber
10.1
Definition des Programmgebers
Der Programmgeber des RE3050 hat 1 Analogspur und 4 Steuerspuren (1...4) (digital).
Die wichtigsten Eigenschaften im Überblick:
_ 3 Programme (Rezepte; RE3052-P nur 1 Programm!) mit je ...
_ 1 Analogspur, 4 Steuerspuren
_ 20 Segmente
_ individuelle Segmentierung
_ gemeinsamer Preset (auf “Zeit” oder “Segmentanfang”)
_ gemeinsame Steuerbefehle (Run, Stop, Reset)
Steuerspuren sind nicht starr an die Segmentierung der Analogspur gekoppelt. Sie haben eine eigene, jedoch
für die Steuerspuren gemeinsame Segmentierung. Damit können sowohl die Anzahl der Segmente als auch
die Gesamtzeit (Summe der Segmentzeiten) von Analogspur und Steuerspuren prinzipiell unterschiedlich
sein.
Definition des Programmgebers
Hinsichtlich der Steuersignale sowie der Visualisierung des Programmgebers ist jedoch die Analogspur
“führend” (Masterspur). Steuerbefehle wirken also auf die Analogspur (das Profil). Steuerspuren werden
zwangsweise nachgeführt:
_ Run/Stop
_ Preset und Preset-Wert (Programmzeit oder Segmentanfang)
_ Reset
Die Analogspur bestimmt ebenfalls die Anzeigen:
_ Status (Run/Stop, Reset, Preset)
_ Programmsollwert
_ aktuelle Segment-Nr.
_ abgelaufene Zeiten (Programmzeit netto/brutto; Restzeit)

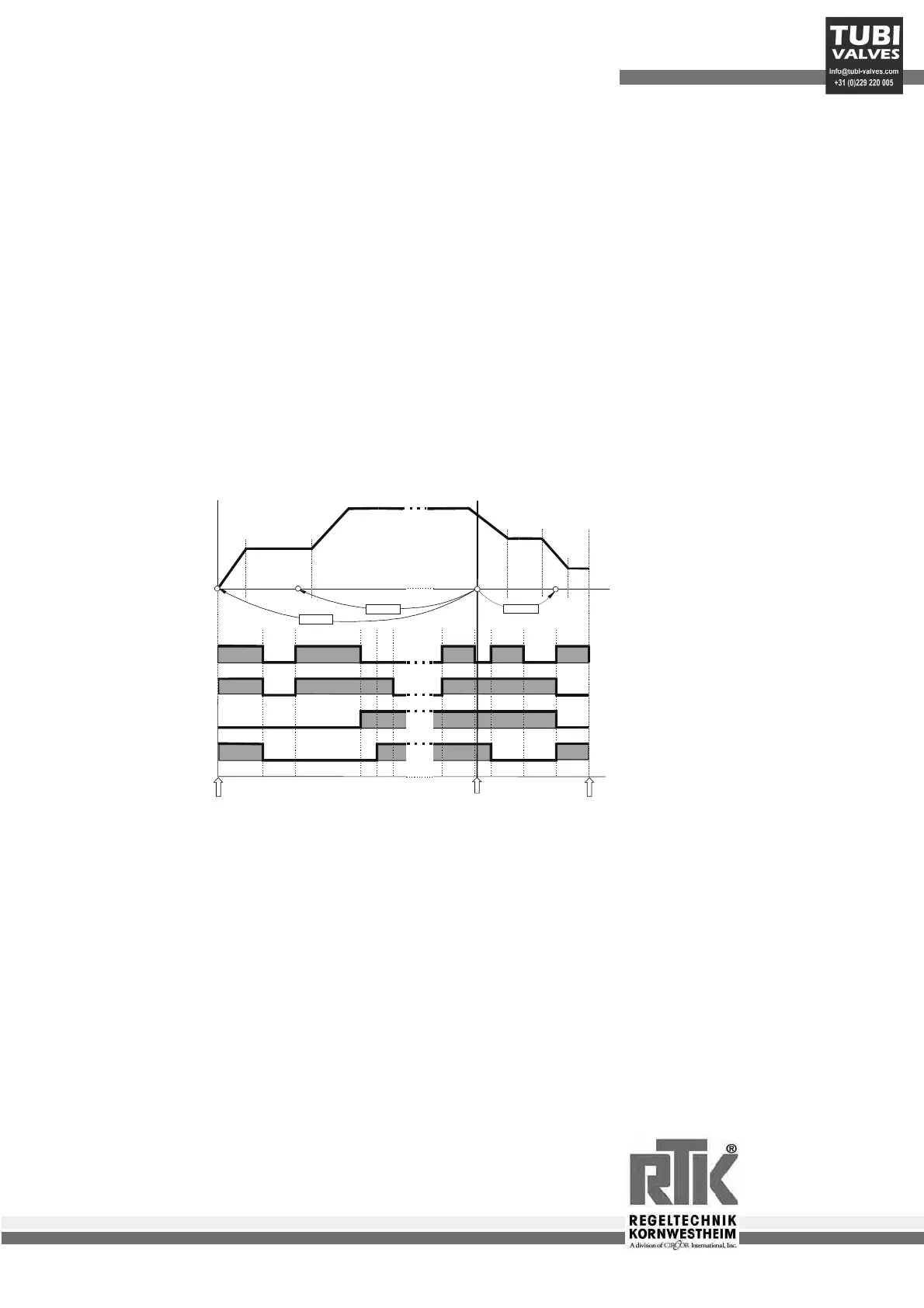

abgelaufene
Programmzeit
START
ENDE
Steuerspur 1
Steuerspur 2
Steuerspur 3
Steuerspur 4
1
2 3 2019181716
1 2 3 4 5
6
7 8 9 10 11
RESET
PRESET
Analogspur
PRESET
