- 20 -
10.2 Parametereingabe der Segmente
Die Anzahl der Segmente ist generell für alle Spuren auf 20 festgelegt. Ob alle oder nur ein Teil der
Segmente zum Einsatz kommen, wird einzig durch die Eingabe der Segmentparameter (Zeit, Wert)
festgelegt. Die erste auf das zuletzt definierte Segment folgende Segmentzeit Tp i+1 wird mit “----” eingestellt
und schließt die Eingabesequenz ab. Die Eingabeaufforderung ist damit beendet.
a Eingabe der Segmentzeiten Tp: 0 ... 9999 Minuten ohne Dezimalstellen!
Eingabesequenz je Rezept in der Parameterebene (Anzeige 2):
Änderungsmodus Wmode “Sprung/Rampe”
Preset-Art Pmode “Programmzeit/Segmentanfang”
Nummer des Folgeprogramms PNext
Bandbreite LC-
Bandbreite LC+
Reset-Wert Wp0 (Analogspur)
Sollwertprofil
Segmentzeiten Tp1 ... Tp20 [min]
Sollwerte Wp1 ... Wp20
Reset-Wert D0 (Steuerspuren)
Steuerspuren 1...4
Segmentzeiten Td1 ... Td20 [min]
Sollwerte Dp1 ... Dp20
Die Sollwerte der Steuerpuren werden in einem Einstellvorgang unter Ausnutzung der 4 Dezimalen der
Anzeige 2 eingestellt (“0" = off; ”1" = on):
z.B. Steuerspur -> 1 2 3 4
0 1 0 1
off on off on
10.3 Anzeige und Darstellung von Zeiten
Segmentzeiten werden in ganzen Minuten ohne Dezimalen eingestellt und angezeigt!
Brutto-, Netto- und Restzeit werden frontseitig (Anzeige 2) in Stunden . Minuten angezeigt (erweiterte
Bedienebene ). Zeiten größer 99h.59min werden gerundet und in vollen Stunden angezeigt
Minuten entfallen. Zeiten die sich auf die Vergangenheit beziehen ( tBrut,tNet ) werden abgerundet.
Zeiten die sich auf die Zukunft beziehen ( tRest) werden aufgerundet.
Restzeit tRest = 66.45 = 66 h 45 min

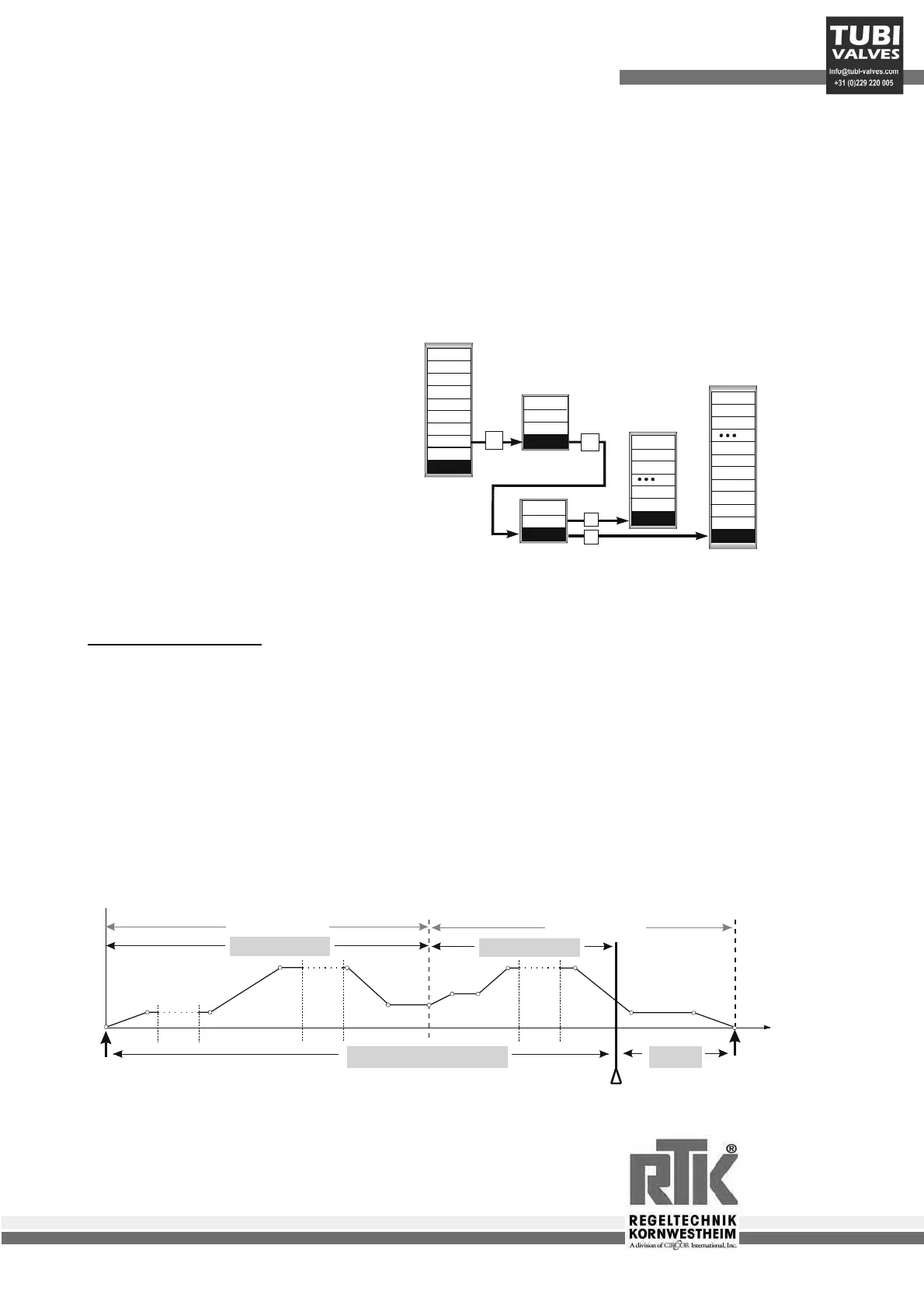

Bedeutung der Programmgeberzeiten
End
D20
D1
Td1
D0
End
p
p
Wp1
Tp1
Wp0
LC+
LC-
nex
mo
e
mo
e
End
Signl
Aux
Input
Contr
Tune
Limit
Prog
Timer
Setp
I
D
I
D
I
D
+
+
I
D
I
D
End
Recp3
Recp2
Recp1
End
Digit
Analg
+
+
P
P
P
P
Run
es
Reset
Ende
Run
t
Run
Run
momentaner
Zeitpunkt
RunStop Stop Stop
tNet
= Run
]
tNet
= Run
]
Programm 1
Programm 2
ru
= Run + Stop
] ]
