Einbau- und Betriebsanleitung 3447-8010
Installation and operating instructions
Instructions de montage et de service
03.2012 Seite 16 von 80
8
Dichtschließfunktion (CLT)
Dichtschließfunktion (CLT) DIP 2 switch 3 off
Dichtschließfunktion(CLT)
Die standardmäßig aktivierte Dichtschließfunktion sorgt für ein sicheres Erreichen der Endlagen.
Ein Wert für die Dichtschließfunktion wird während der Initialisierung ermittelt.
Dieser Wert kann auch manuell auf den Antrieb/ Ventil angepasst werden.
Bereich:0.5%-5.0%.
Einstellbar in 0.5% Schritten vom Eingangssignal.
-manuelle Änderung des Wertes:
DI Tasten im Automatikbetrieb > 2sec gleichzeitig drücken.
-> LED: AUTO blinkt.

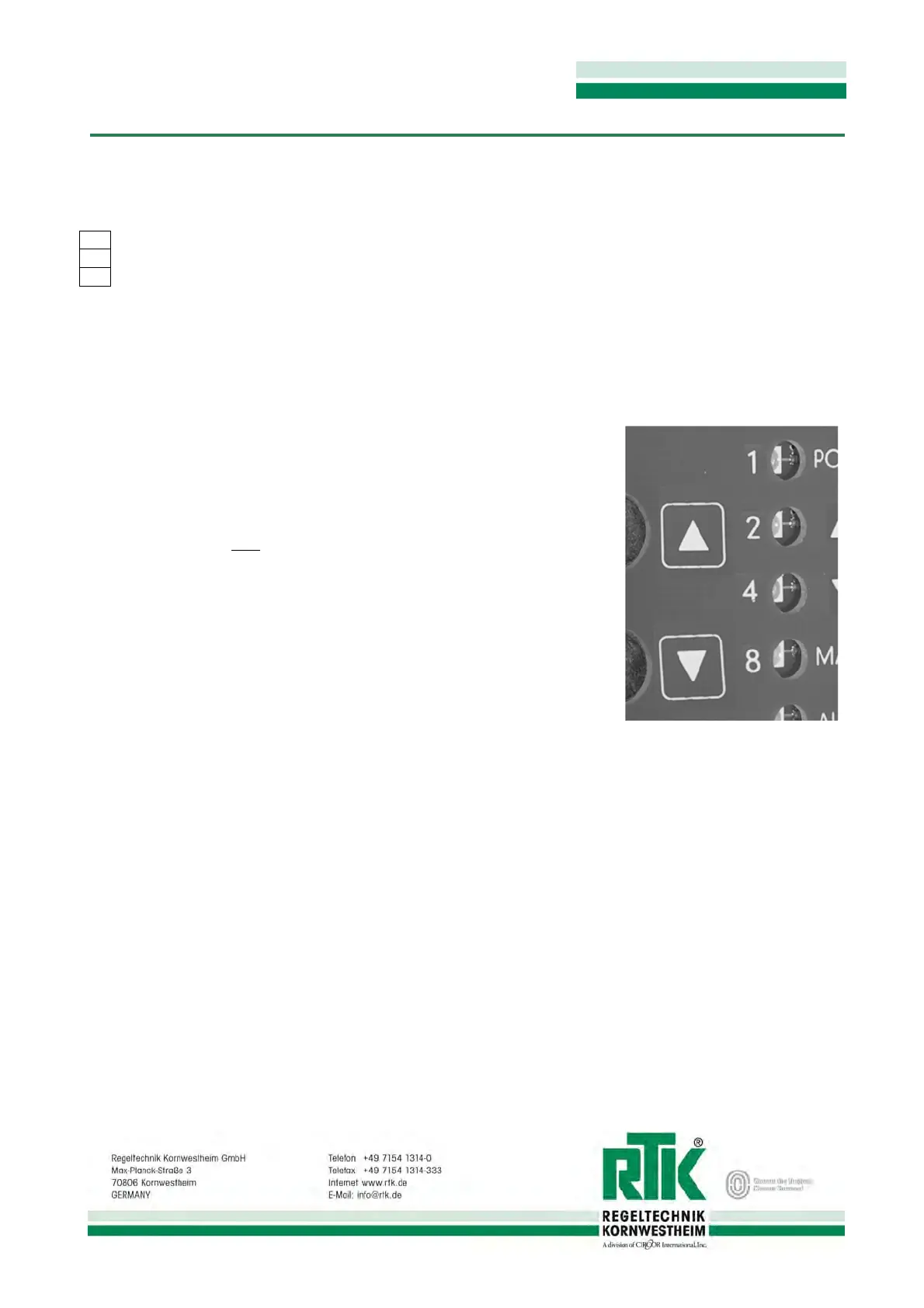

Der momentane Wert wird im Binärformat über die LED: 1,2,4,8 angezeigt
und kann mit den DI Tasten in 0.5% schritten geändert werden.
Beispiel: LED:1 und 4 leuchten
-> 1x 0.5% + 4x 0.5% = 2.5%
Auto/Hand Taste bestätigen
-> LED: AUTO an, Wert wurde gespeichert.
-Aus/ Einschalten der Dichtschließfunktion
-Ablauf
DIP2 switch 1 on und switch 2 off schalten
Auf Handbetrieb umschalten
-> LED: MAN leuchtet
DI Tasten für 5 sec gleichzeitig drücken
-> LED: MAN und INI blinken.
Innerhalb 2 sec mit Auto/Hand Taste bestätigen.
-> LED: MAN aus, INI leuchtet.
+Bei Vergessen der Bestätigung Vorgang wiederholen!
DIP 1 switch 5+6 on schalten, Auto/Hand und I Taste gleichzeitig für >2sec drücken.
-> LED: INI blinkt, DI leuchten. Dichtschließfunktion Ein.
oder
Auto/Hand und D Taste gleichzeitig für >2sec drücken.
-> LED: INI blinkt, D blinkt. Dichtschließfunktion Aus.
DIP 1 switch 5+6 und DIP 2 switch 1 off schalten. Auto/Hand Taste 2 sec drücken.
-> LED: INI aus, MAN leuchtet.
Auto/Hand Taste drücken, Regler RE3447 im Automatikbetrieb.
-> LED: AUTO leuchtet.
off
3
