Einbau- und Betriebsanleitung 3447-8010
Installation and operating instructions
Instructions de montage et de service
03.2012 Seite 4 von 80

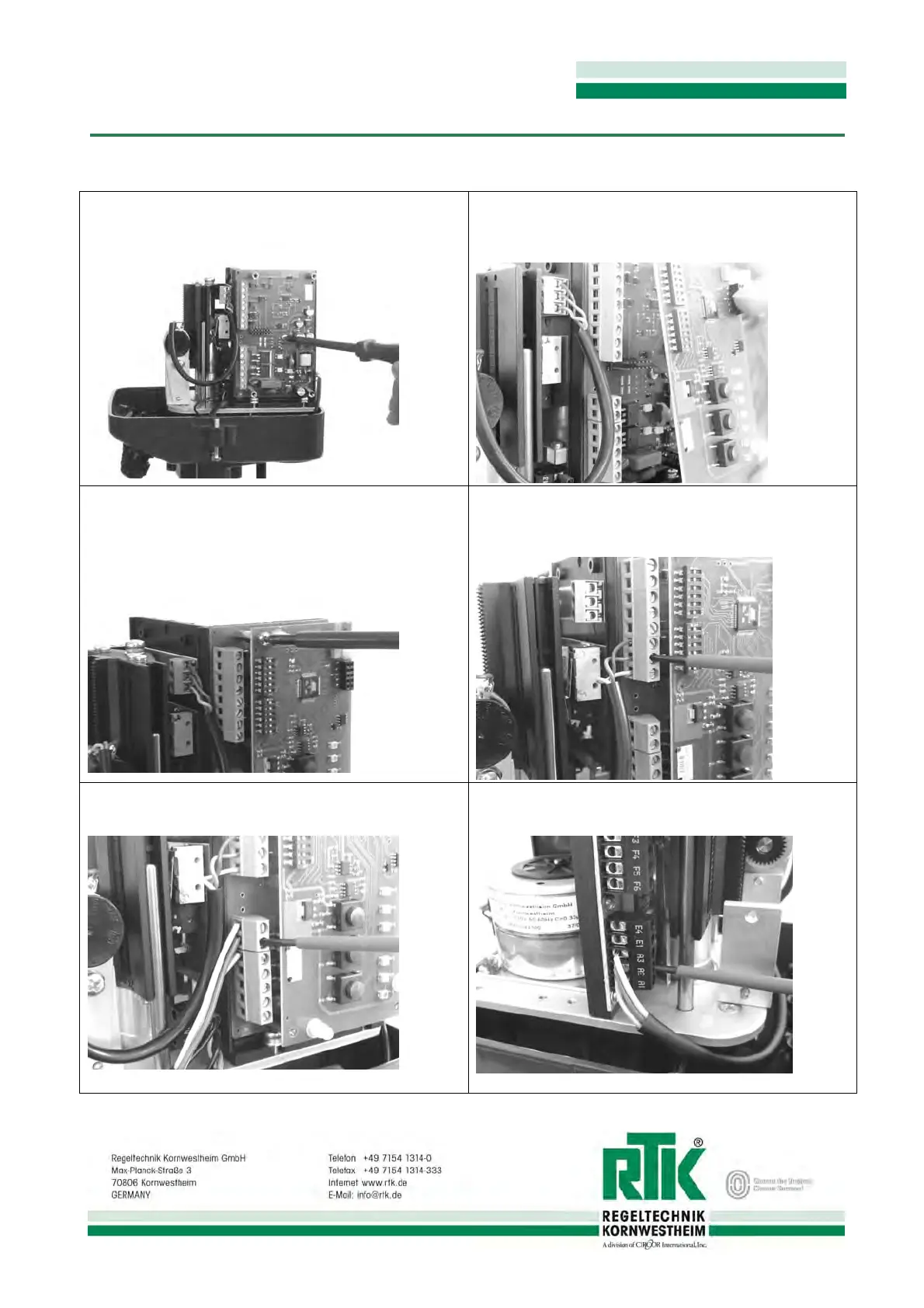

4.2 Einbau in Stellantrieb ST5112
Befestigung Netzplatine 2x M3x6 Kreuz/Schlitzschrauben
Prozessorplatine aufstecken
auf richtigen Sitz des Steckverbinders achten
Prozessorplatine befestigen 4x M3x6 Kreuzschlitz
Rückmeldepotentiometer anschließen
Lizenfarben beachten gemäß Anschlussplan
Reglersteuerausgang mit Stellantrieb verbinden
gemäß Anschlussplan
