Einbau- und Betriebsanleitung 3447-8010
Installation and operating instructions
Instructions de montage et de service
03.2012 Seite 6 von 80

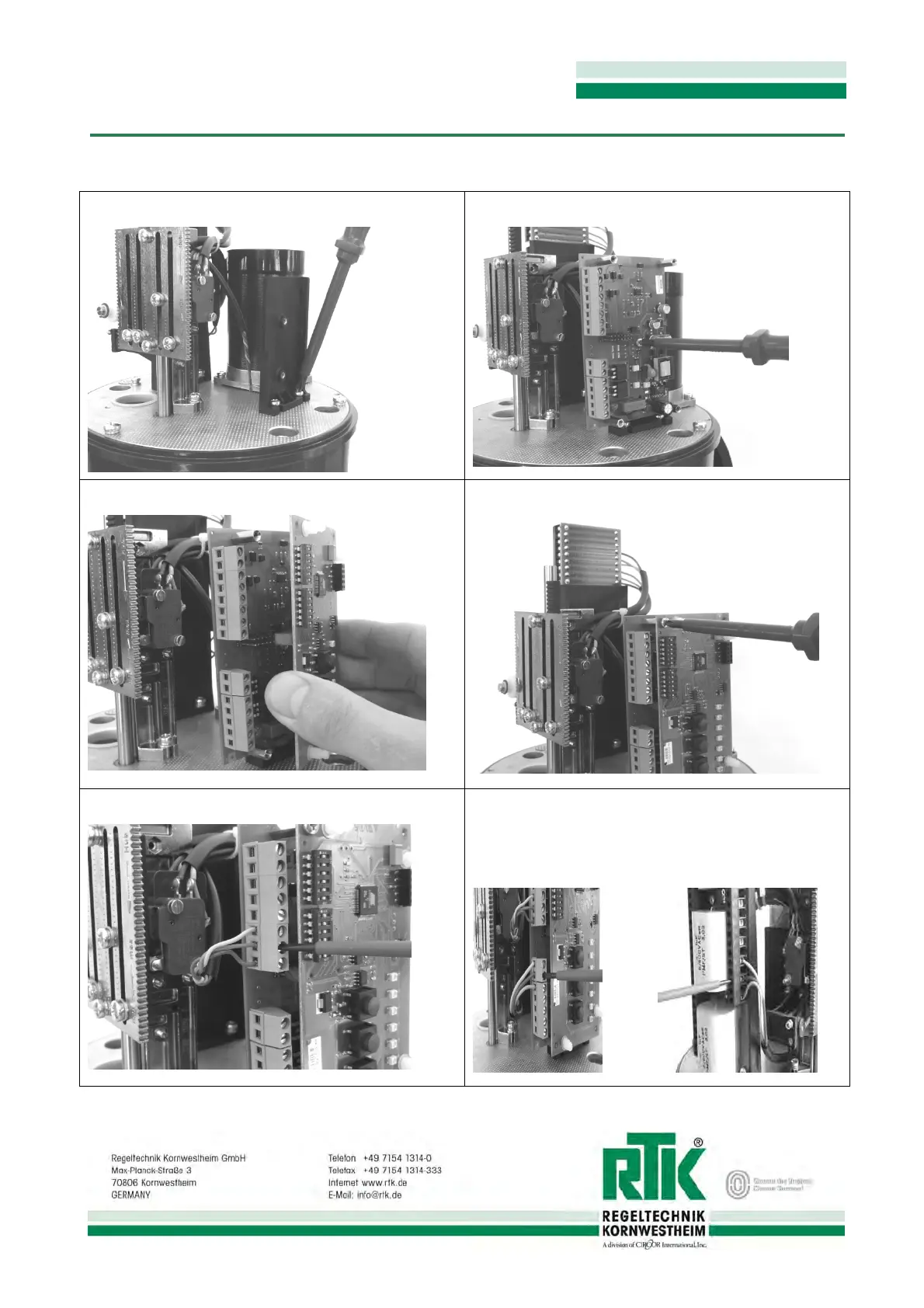

4.4 Einbau in Stellantrieb ST5113
Befestigung Anbauwinkel 2x M4x8 Kreuzschlitzschrauben
Befestigung Netzplatine 2x M3x6 Kreuzschlitzschrauben
Prozessorplatine aufstecken
auf richtigen Sitz des Steckverbinders achten
Prozessorplatine befestigen 4x M3x6 Kreuzschlitz
Rückmeldepotentiometer anschließen
Litzenfarben beachten gemäß Anschlussplan
Reglersteuerausgang mit Stellantrieb verbinden
gemäß Anschlussplan
