6
Inch
1
0
1
2
3
Inch
1
0
1
2
3
inch
inch
Inch
1
Inch
FEED
DIRECTION
1
FEED
DIRECTION
CARACTÉRISTIQUES
FICHE TECHNIQUE
Dimensions de la table ....406,4 mm x 812,8 mm x 25,4 mm
(16 po x 32 po x 1 po)
Diamètre maximum du fer ...............49,21 mm (1-15/16 po)
Longueur du guide ..................................711,2 mm (28 po)
VEILLER À BIEN CONNAÎTRE LA TABLE À
TOUPIE

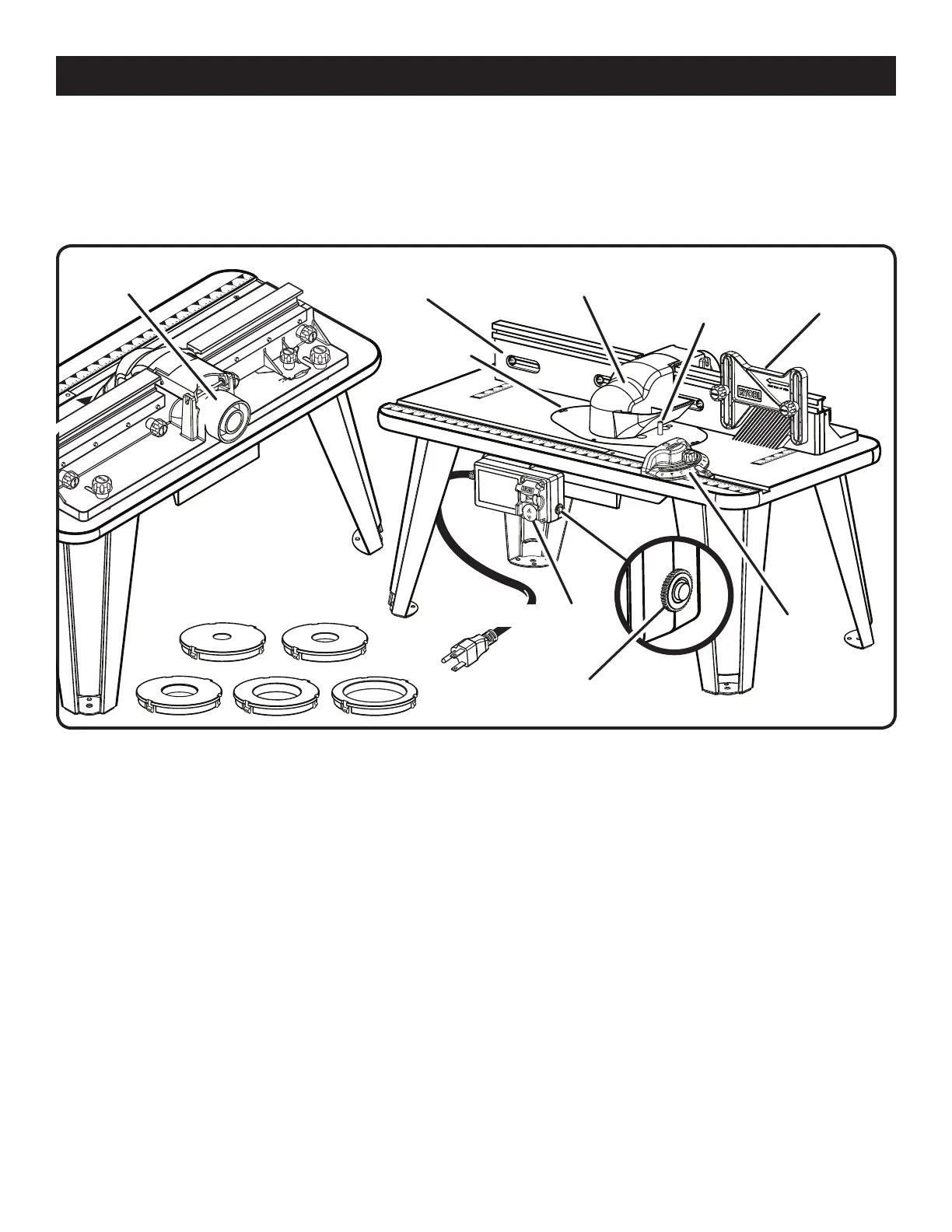

Voir la figure 2.
La sécurité d’utilisation de ce produit exige la compréhension
des informations apposées sur l’outil et contenues dans ce
manuel d’utilisation, ainsi que la connaissance du travail
à exécuter. Avant d’utiliser ce produit, se familiariser avec
toutes ses fonctions et règles de sécurité.
PROTECTEUR
Le protecteur fournit une barrière qui protège l’utilisateur d’un
contact avec le fer. Il est conçu pour rester dans le contact
avec la pièce de fabrication.
CALE-GUIDE
Le cale-guide permet de manipuler la pièce à travailler de
façon sécuritaire dans la zone de coupe et sa hauteur est
ajustable.
Rainure du guide d’onglet .............. 6,35 mm x 19,01 mm x
812,8 mm (1/4 po x 3/4 po x 32 po)
Alimentation nominale..120 V, 60 Hz, c.a. seulement, 15 A
Poids net ....................................................12,7 kg (28 lbs.)
ENSEMBLE DU GUIDE
L’offert en sacrifice ensemble du guide fournit une surface
ajustable pour soutenir et diriger le travail. Moulé dans l’as-
semblée de clôture sont l’attachement de vide.
PANNEAU D’INSERTION
Le panneau d’insertion est compatible avec divers types de
toupies. Il a pré-a entraîné aussi des trous noyé qui peuvent
être utilisés avec une assortiment de toupies.
GUIDE D’ONGLET
Un guide d’onglet est prévu pour le toupillage en onglet et
pour aider à soutenir les pièces larges.
CHEVILLE DE
DÉPART
Fig. 2
ORIFICE
D’ASPIRATION
GUIDE
D’ONGLETE
ENSEMBLE DU
GUIDE
ARTICULATING
ROUTER CUTTER /
BIT GUARD
PLAQUES À OUVERTURE
CALE-
GUIDE
P
U
S
H
R
E
E
T
S
BOUTON DE
RÉARMENT
PANNEAU
D’INSERTION
COMMUTATEUR
