13
Fig. 13
los agujeros guía de cara a la fresadora y la muesca en la
placa de inserción de cara a la parte posterior de la mesa
para fresadora.
NOTA: Al conectar placa de inserción al fresadora, la marca
segura los hoyos en el fresadora el igual despreciable arriba
con el placa de inserción exactamente y no sea descentra-
do.
INSTALACIÓN DEL CONJUNTO DE LA PLACA
DE INSERCIÓN/ FRESADORA
Vea la figura 11.
Con la placa de inserción instalada en la fresadora, coloque
el conjunto de la placa de inserción y de la fresadora en la
mesa para fresadora con la muesca de la placa de inserción
de cara a la parte posterior de la mesa para fresadora y
orientada hacia el conjunto de la guía.
Instala el aprieta los tornillos de plato de adición y la hoja
afloja hasta que todos ajustes hayan sido hechos.

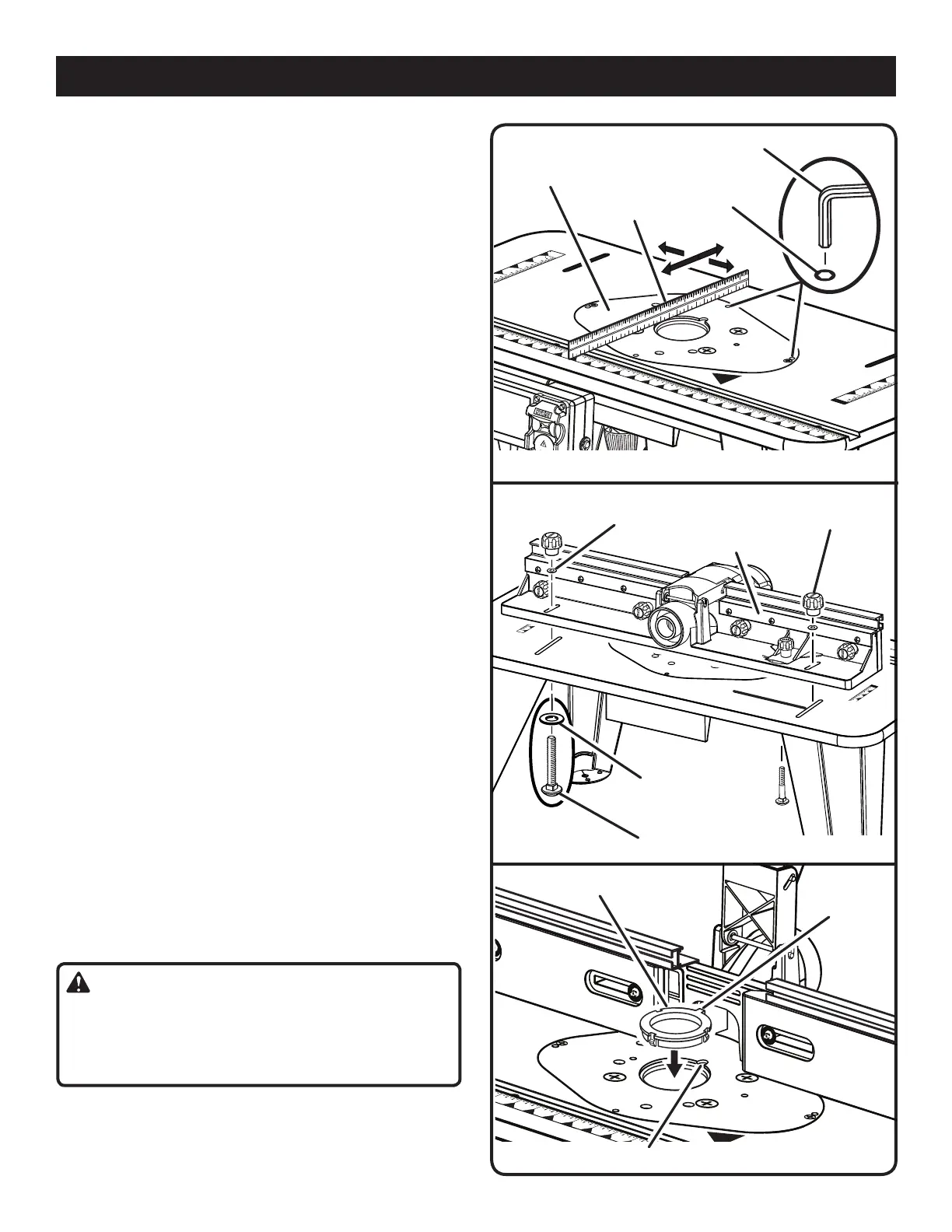

NIVELARLA PLACA DE INSERCIÓN
Vea la figura 12.
Quite la fresadora y el mesa fresadora.
El cheque para ver si el plato de la adición montó la asamblea
es plano con una orilla o el nivel rectos.
Utilizando la llave suministrada del mal de ojo, aprieta o
afloja los tornillos de ajuste según cómo las necesidades
de plato de adición para ser ajustadas para hacer el nivel
de plato de adicion.
Apriete los tornillos de plato de adición con un destornillador.
MONTAJE DEL CONJUNTO DE LA GUÍA
Vea la figura 13.
Quite la fresadora y el mesa fresadora.
Coloque la mesa para fresadora en la posición vertical nor-
mal, con el borde posterior más cerca de usted.
Deslice las arandelas de pernos de carruaje en los pernos
de carruaje.
El coche del resbaladero cierra por la ranura en la mesa
fresadora y por los hoyos en la asamblea de la cerca.
Introduzca la arandela de perillas de fijación sobre los pernos
de carruaje.
Instale las perillas de fijación de la guía sobre los pernos de
carruaje.
Apriete las perillas de fijación de la guía.
ARMADO
Inch
1
0
1
2
3
Inch
1
0
1
2
3
FEED
DIRECTION
Fig. 12
PLACA DE
INSERCIÓN
ORILLA
RECTAE
TORNILLOS DE
AJUSTE
LLAVE HEXAGONAL
Fig. 14
0
Inch
1
2
1
3
0
PERILLAS DE
FIJACIÓN DE LA GUÍA
PERNO DE CARRUAJE
ARANDELA DE PERILLAS DE
FIJACIÓN DE LA GUÍA
RANURA
ARANDELA DE
PERILLAS DE FIJACIÓN
DE LA GUÍA
CONJUNTO DE
LA GUÍA
Inch
1
0
1
2
3
Inch
1
0
1
2
3
FEED
DIRECTION
1
2
3
PASADOR DE PARTIDA
CORTE
LENGÜETA
ADVERTENCIA:
Cerciórese placas de garganta chasquéan seguramente en
lugar. No utilice si los cierres son dañados o placas de gar-
ganta no chasquéan en seguramente. El fracaso para hacer
así podría tener como resultado la herida personal grave.
