18
UTILISATION
INSÉRER OU RETIRER DES COUTEAUX
 Débrancher la toupie et la table à toupie .
AVERTISSEMENT :
Si vous changez de fer immédiatement après l’emploi,ne
touchez pas le fer ou le mandrin avec les doigts. Cedernier
peut être chaud et vous pourriez vous brûler. Utilisez
toujours la clé.
Retirer l’ensemble toupie/plaque d’insertion. (Consulte
la Installer l’ensemble toupie/plaque d’insertion, bajo
Armado.) dans la section Assemblage.)
Consulter le manuel d’utilisation pour toupie pour savoir
quelle est la procédure à suivre pour retirer ou installer
un couteau et pour remplacer un couteau.
RÉGLAGE DE LA PROFONDEUR DE COUPE
Consulter le manuel d’utilisation de la toupie pour savoir
comment régler la profondeur de coupe.
RÉGLAGE DU GUIDE D’ONGLET

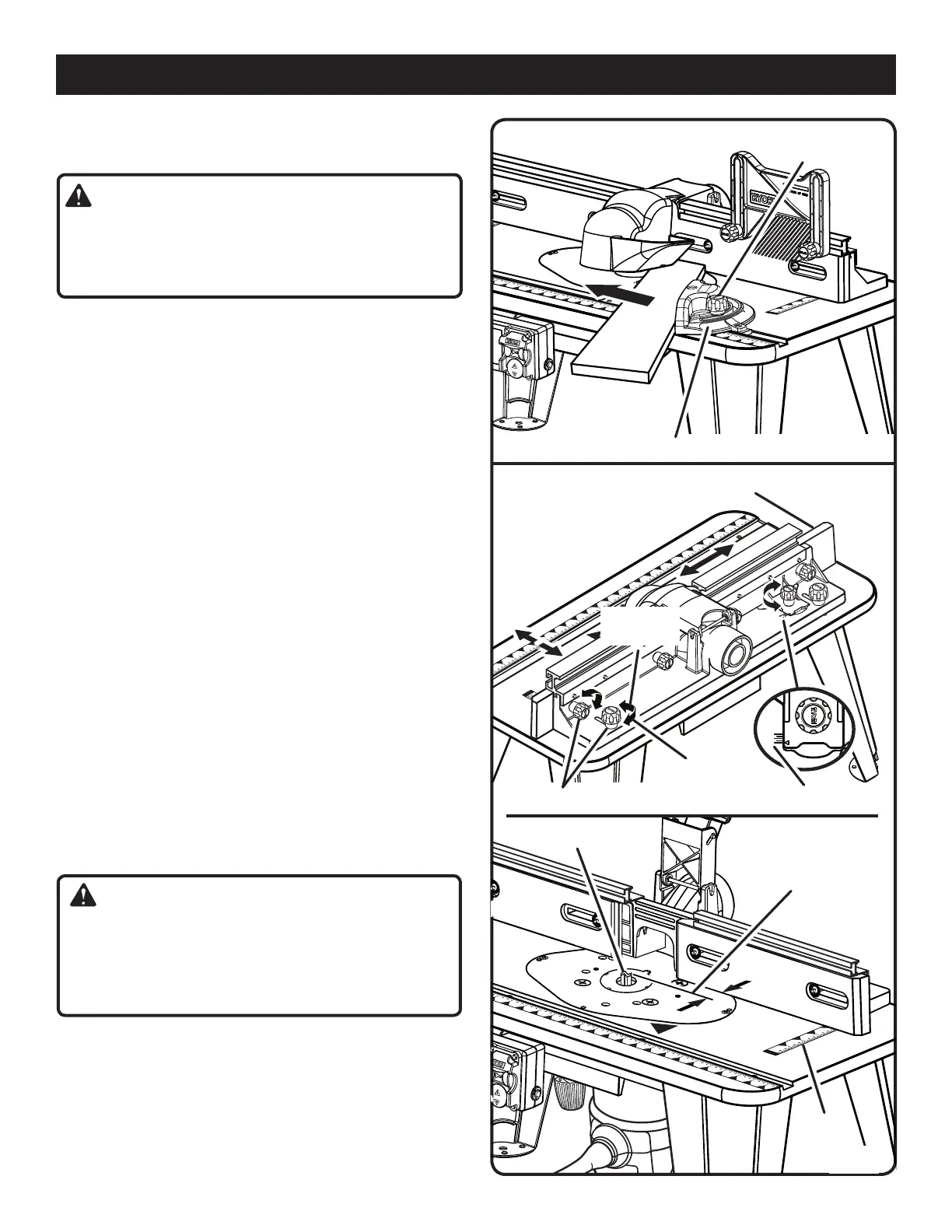

Voir la figure 24.
 Débrancher la toupie et la table à toupie .
 Desserrez le bouton du guide d’onglet.
 Tournez le guide d’onglet à l’angle désiré.
 Serrez le bouton du guide d’onglet.
POSITIONNEMENT DU GUIDE
Voir la figure 25.
Suivez ces directives pour positionner le guide.
 Débrancher la toupie et la table à toupie .
 Desserrez les boutons de blocage du guide.
 Positionnez le guide à l’emplacement désiré.
 Serrez les boutons de blocage du guide.
NOTE : La clôture de outfeed peut a de capacité joignant
et être ajustée dans les graduations jusqu’à 1/4 dans.
et vous rend capable de soutenir la pièce de fabrication
comme il sort le coupeur.
AVERTISSEMENT :
En faiant une coupure de côté ou bord, ne jamais dispos-
er la clôture tel que la pièce de fabrication est localisée
entre le coupeur et la clôture. L’échec pour faire attention
à cet avertissement peut avoir pour résultat la blessure
personnelle sérieuse.
 Une rainure peut être coupée dans la pièce à travailler en
plaçant le guide derrière le couteau. Pour effectuer une
rainure, glisser la pièce à travailler de droite à gauche.
Pour élargir une rainure existante, s’assurer que le bord à
couper se trouve contre le bord principal du couteau. Ce
côté sera le plus éloigné du guide pendant que la pièce
à travailler est glissée de droite à gauche. Voir la figures
21 á 23.
Inch
1
0
1
2
3
Inch
1
0
1
2
3
FEED
DIRECTION
Inch
1
0
1
2
3
Inch
1
0
1
2
3
FEED
DIRECTION
2
3
Inch
1
0
1
2
3
Inch
1
0
1
2
3
Fig. 24
BOUTON DE GUIDE
D’ONGLETE
GUIDE D’ONGLETE
POUR SERRER
EMBOUT
DISTANCE
CORRECTE
BOUTON DE VERROUILLAGE DU GUIDE
ECHELLE
SORTIR LA CLOTURE
Fig. 25
FEED
DIRECTION
1
Inch
0
1/4
POUR
DESERRER
ESCALE
