11
ARMADO
Coloque la mesa para fresadora en posición invertida sobre
una superficie plana y nivelada con el borde delantero más
cerca de usted.
Coloque cada pata en una esquina de la mesa. Las patas
con las etiquetas de advertencia deben colocarse en la parte
delantera, y las patas sin las etiquetas de advertencia deben
colocarse en la parte trasera.
NOTA: La pata de la mesa con la advertencia en inglés debe
colocarse cerca de la caja del interruptor.
Alinee los cuatro agujeros de las patas con los cuatro agu-
jeros roscados correspondientes de la mesa.
Coloque los tornillos de la pied de la mesa a través de los
agujeros y en la mesa.
Apriete los tornillos con un destornillador.
AGUJEROS PRETALADRADOS PARA AJUSTE
DE PROFUNDIDAD A TRAVÉS DE LA MESA

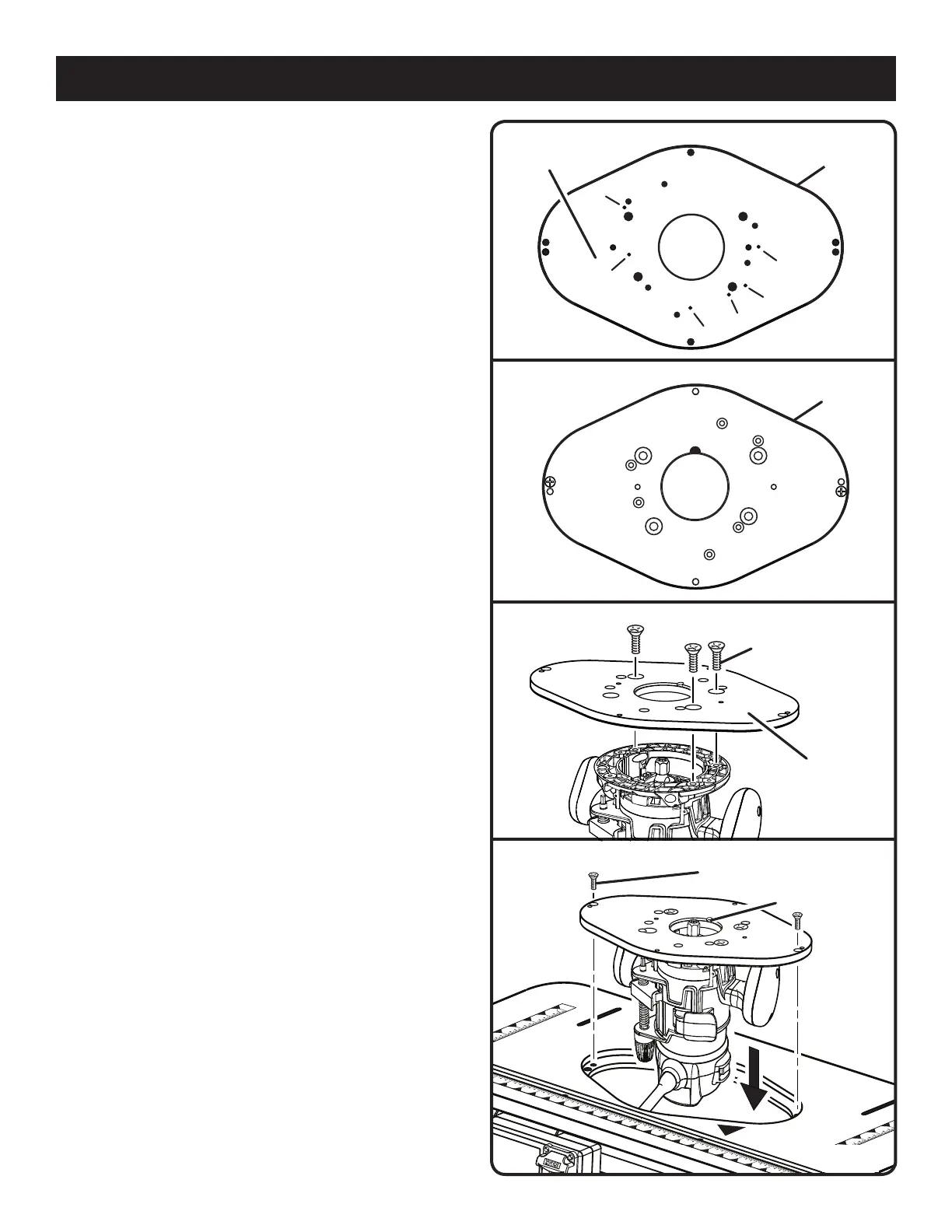

Vea la figura 8.
Dado que cada fresadora tendrá distintas ubicaciones para los
ajustes de profundidad a través de la mesa, se han pretaladrado
agujeros guía en la placa de la garganta para ayudarlo con los
ajustes a través de la mesa. Sólo los modelos listaron abajo en
la llave están disponible para el uso con el por la característica
del ajuste de mesa.
Quite la placa de la garganta.
Determine el tipo de fresadora que tiene y busque el agujero
guía pretaladrado que coincide con su fresadora. (Refiérase
las abreviaciones de figura 8 que significa abajo.)
Con un taladro y una broca, taladre un agujero a través
del agujero guía que sea lo suficientemente grande como
para que pase la herramienta de ajuste de profundidad (no
incluida con la mesa para fresadora, pero que puede estar
incluida con su fresadora). De este modo, se podrán realizar
los ajustes de profundidad a través de la mesa.
Las abreviaciones de figura 8 que significa:
RD: RIDGID R2930
RY: Ryobi R163K
ML: Milwaukee 5615-20, 5616-20
PC1: Porter-Cable 890 Series
PC2: Porter-Cable 8529
MONTAJE DE LA FRESADORA EN LA MESA
Para facilitar el uso, monte la fresadora a la placa de inserción
habiendo retirado primero la placa de inserción, luego instale
el conjunto de la placa de inserción/fresadora en la mesa para
fresadora.
MONTAJE DE LA FRESADORA EN LA PLACA
DE INSERCIÓN
Vea las figuras 9 y 10.
Quite la placa de inserción.
Quita el plato de subbase del fresadora.
Con el siguiente cuadro como referencia y usando uno de los
tres juegos incluidos de tres tornillos de la placa de inserción
de la fresadora, fije la fresadora a la placa de inserción con
Inch
1
0
1
2
1
0
1
2
3
FEED
DIRECTION
Fig. 10
Fig. 11
NOTCH H
A1
A3
A5
A6
A4
B3
B4
A2
B2
B1
RD
PC2
RY
PC1
PC1
ML
Fig. 8
Fig. 9
AGUJEROS
PRETALADRADOS
PLACA DE INSERCIÓN
LADO TRASERO
PLACA DE INSERCIÓN
LADO ANTERIOR
PLACA DE INSERCIÓN
TORNILLOS DE LA
PLACA DE INSERCIÓN
DE LA FRESADORA
TORNILLOS DE PLACA
DE INSERCIÓN
CORTE
CORTE
