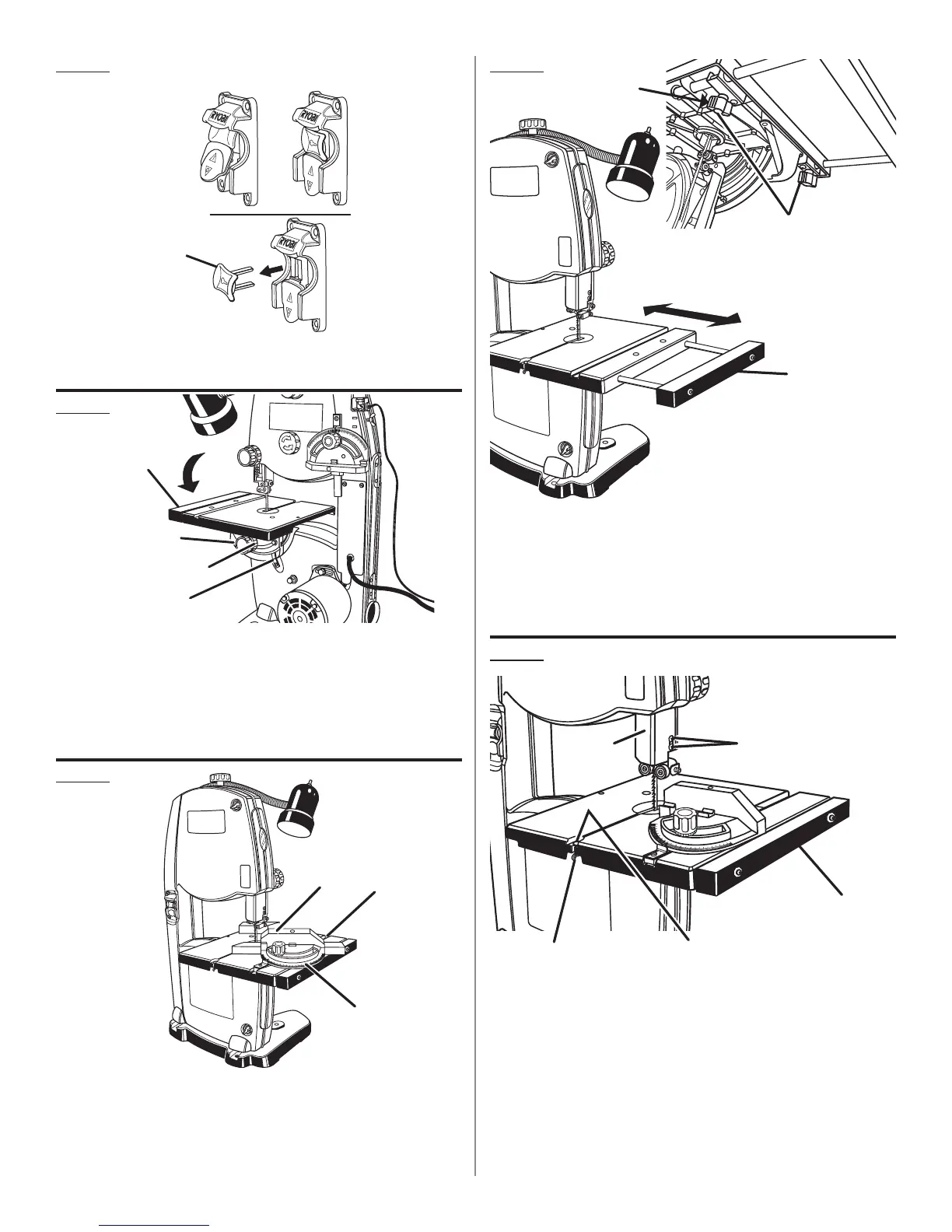

Fig. 12
Fig. 13
Fig. 14
e
A
A
b
b
c
c
d
Fig. 15
Fig. 16
A - On (marche, marcha)
B - Off (arrêt, apagado)
C - Switch key (clé de commutateur, llave del interruptor)
A - Scale indicator (indicateur d’échelle, indicador de la escala)
B - Angle adjustment knob (bouton de réglage de l’inclinaison,
perilla de ajuste del angulo)
C - Table lock knob (bouton de verrouillage du plateau, perilla de
bloqueo de la mesa perilla de bloqueo de la mesa)
D - Saw table (table de la scie, mesa de la sierra)
A - Lock knob (bouton de verrouillage, perilla de bloqueo)
B - Miter gauge slot (rainure de guide d’onglet, ranura de la guia
de inglete)
C - Miter gauge (guide d’onglet, guía de inglete)
A - Turn left to loosen (gauche pour desserrage, izquierdo para
aflojar)
B - Table extension knobs (boutons de la rallonge, las perillas de la
extensión de la mesa)
C - Sliding table extension (rallonge coulissante de table, extensión
deslizable de la mesa)
A - Blade guard (protège-lame, protector de la hoja)
B - Phillips screws (vis de cruiciforme, tornillos de phillips)
C - Saw table (table de la scie, mesa de la sierra)
D - Table aligning bolt (boulon d’alignement de la table, perno de
alineamiento de la mesa)
E - Wing nut (écrou à oreilles, tuerca de mariposa)
