11
B
C
A
HPL52

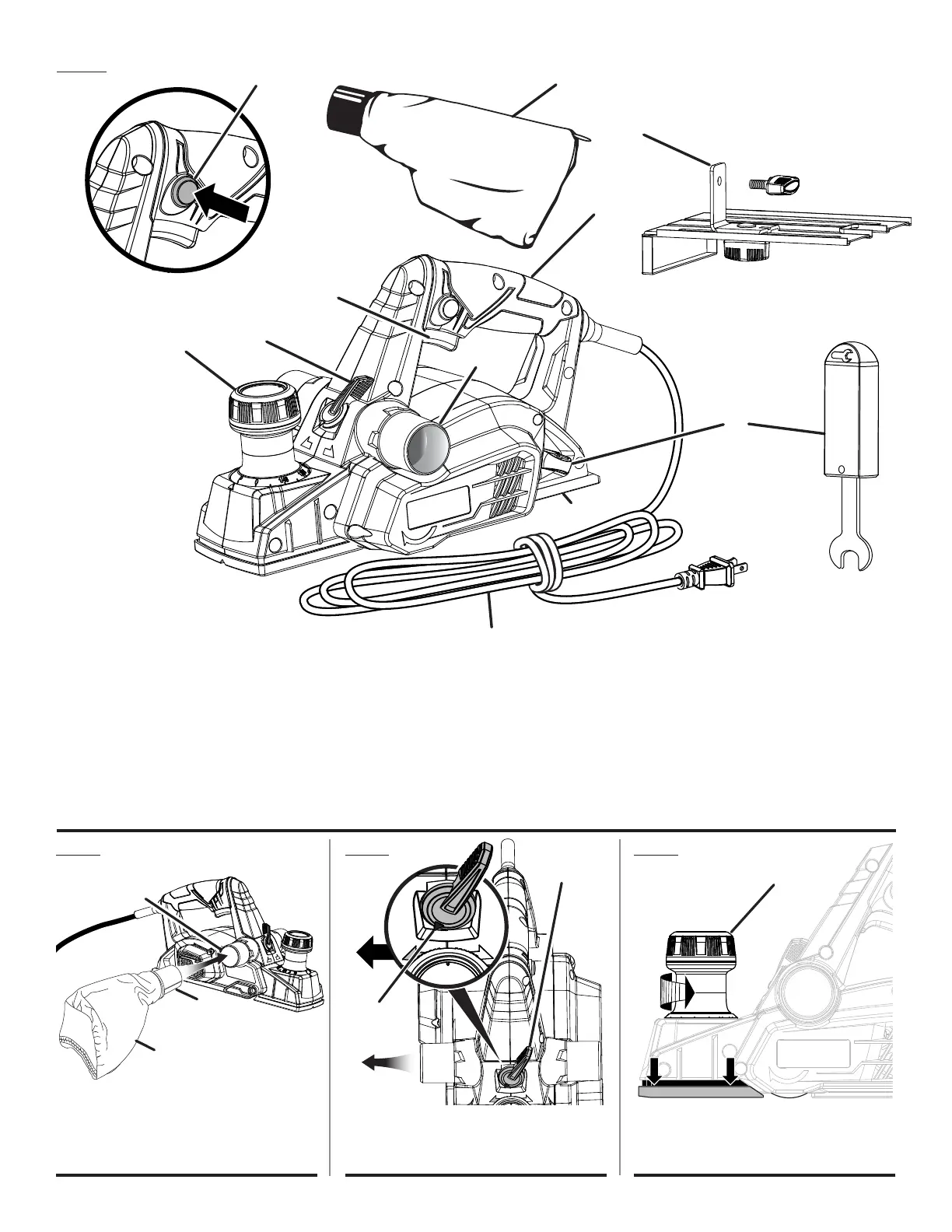

A - Lock-off button (bouton de verrouillage,
botón del seguro de apagado)
B - Rear handle (poignée arrière, mango
posterior)
C - Power cord (cordon d’alimentation, cordón
eléctrico)
D - Switch trigger (gâchette, gatillo del
interruptor)
E - Kickstand (béquille, soporte protector)
Fig. 1
A - Exhaust port (orifice d’évacuation, escape de
salida de desechos)
B - Collar (collier, collar)
C - Dust bag (sac à poussière, saco captapolvo)
F - Exhaust port (orifice d’échappement, escape
de salida de desechos)
G - Depth adjustment knob/front handle (bouton
de réglage de profondeur / poignée avant,
perilla de ajuste de profundidad / mango
delantero)
H - Blade wrench (clé à lame, llave de las
cuchillas)
F
C
D
I
G
K
A
E
B
H
J
I - Exhaust direction dial (réglage d’orientation
d’évacuation, perilla de dirección del escape)
J - Edge guide/rabbet guide (guide de chant /
guide de feuillure, guía para cepillado y
rebajado de cantos)
K - Dust bag (sac à poussière, saco captapolvo)
A
A
A
Fig. 2
A - Exhaust direction dial (réglage d’orientation
d’évacuation, perilla de dirección del escape)
B - Directional arrow (flèche de direction, flecha
direccional)
Fig. 3
A - Depth adjustment knob (bouton de réglage de
profondeur, perilla de ajuste de profundidad)
B
