MANTENIMIENTO
REEMPLAZO DE LA PROTECCIÓN
Vea la figura 12.
ADVERTENCIA:
No cambie o afloje el tornillo de la protección. La
inobservancia de esta advertencia podría causar que se
afloje la protección durante el funcionamiento, lo cual
causaría lesiones personales serias.
Después de un uso prolongado, la protección puede gastarse
y necesitar cambiarse. Si deja caer la amoladora y se
daña la protección, también es posible que sea necesario
cambiarla.
Para cambiar la protección:
 Retire de la herramienta el paquete de pilas de la
amoladora.
 Oprima el bloqueo del husillo y gire la tuerca de presión
hasta que se inmovilice el husillo.
 Afloje y retire del husillo la tuerca de presión con la llave
suministrada.
 Retire la muela abrasiva y la brida circular.
 Destrabeelbrochedelaproteccióntirandodelmismo
hacia afuera, lejos de la amoladora.
 Abracompletamente el brochey girela protección
para soltarlo de la ranura de traba del alojamiento de la
herramienta.
 Quitelaprotección.
 Ponga la nueva protección en la pestaña de la tapa del
cojinete.
 Gire la protección a la posición correcta. Consulte
el apartado Posicionamiento de la protección,
previamente en este manual.
NOTA: Asegúrese de que la costilla realzada de la
protección quede sentada en la ranura de la tapa
del cojinete.
 Vuelva a montar la brida circular, la muela abrasiva y la
tuerca de presión. Consulte el apartado Instalación de
las muelas abrasivas, previamente en este manual.
 Con la llave suministrada apriete firmemente la tuerca de
presión.
TAPA DEL COJINETE
BROCHE

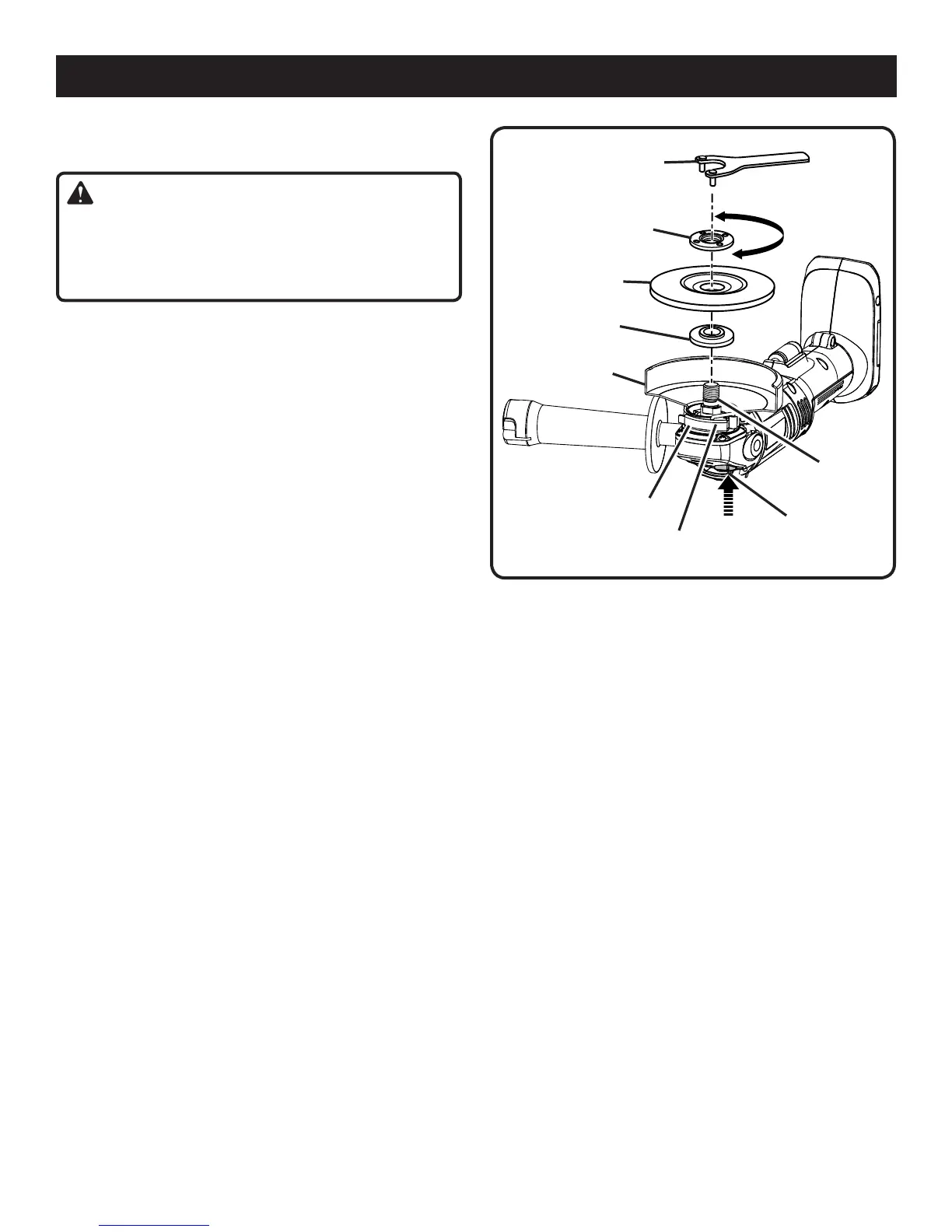

Fig. 12
BRIDA
CIRCULAR
TUERCA DE PRESION
MUELA ABRASIVA
HUSILLO
PROTECCIÓN
BLOQUEO DEL
HUSILLO
LLAVE
PARA APRETAR
PARA AFLOJAR
