Ryobi RY3714 - Caractéristiques

Page 8 — Français
SPÉCIFICATIONS
Longueur du guide
RY3714 .......................................35 cm (14 po)
RY3716 .......................................40 cm (16 po)
Pas de la chaîne ......................... 9,5 mm (3/8 po)
Épaisseur de la chaîne ..........1,27 mm (0,050 po)
Type de chaîne ... Dents bas profil à saut intégral
POIGNÉE
ARRIÈRE
COMMUTATEUR
ARRÊT
BOUCHON DU RÉSERVOIR
DE CARBURANT
BOÎTIER DE
DÉMARREUR / VENTILATEUR
POIGNÉE DU
LANCEUR
AVEC CORDE
DÉVERROUILLAGE
DE GÂCHETTE
BOUCHON DU RÉSERVOIR
D’HUILE DE CHAÎNE
CHAÎNE À REBOND
RÉDUIT
CARACTÉRISTIQUES
Maillons d’entraînement de la chaîne
RY3714 .........................................................52
RY3716 .........................................................56
Pignon d’entraînement .............................6 dents
Cylindrée .....................................................38 cc
Régime de ralenti ..........2 700 ± 200 r/min (RPM)
Contenance du
réservoir de carburant ............ 308 ml (10,4 oz)
Volume du réservoir
de lubrifiant de chaîne .............. 210 ml (7,1 oz)
POIRE
D’AMORÇAGE
FREIN DE CHAÎNE /
PROTECTION DE
POIGNÉE AVANT
POIGNÉE
AVANT
COUVERCLE
DU CYLINDRE
PROTECTION
ANTIREBOND
SAFE-T-TIP™
BOUTON DE VOLET
DE DÉPART
COUVERCLE DE
L’EMBRAYAGE
GUIDE DE CHAÎNE
GÂCHETTE
D’ACCÉLÉRATEUR
ÉCROUS
DE MONTAGE
DU GUIDE
STOP

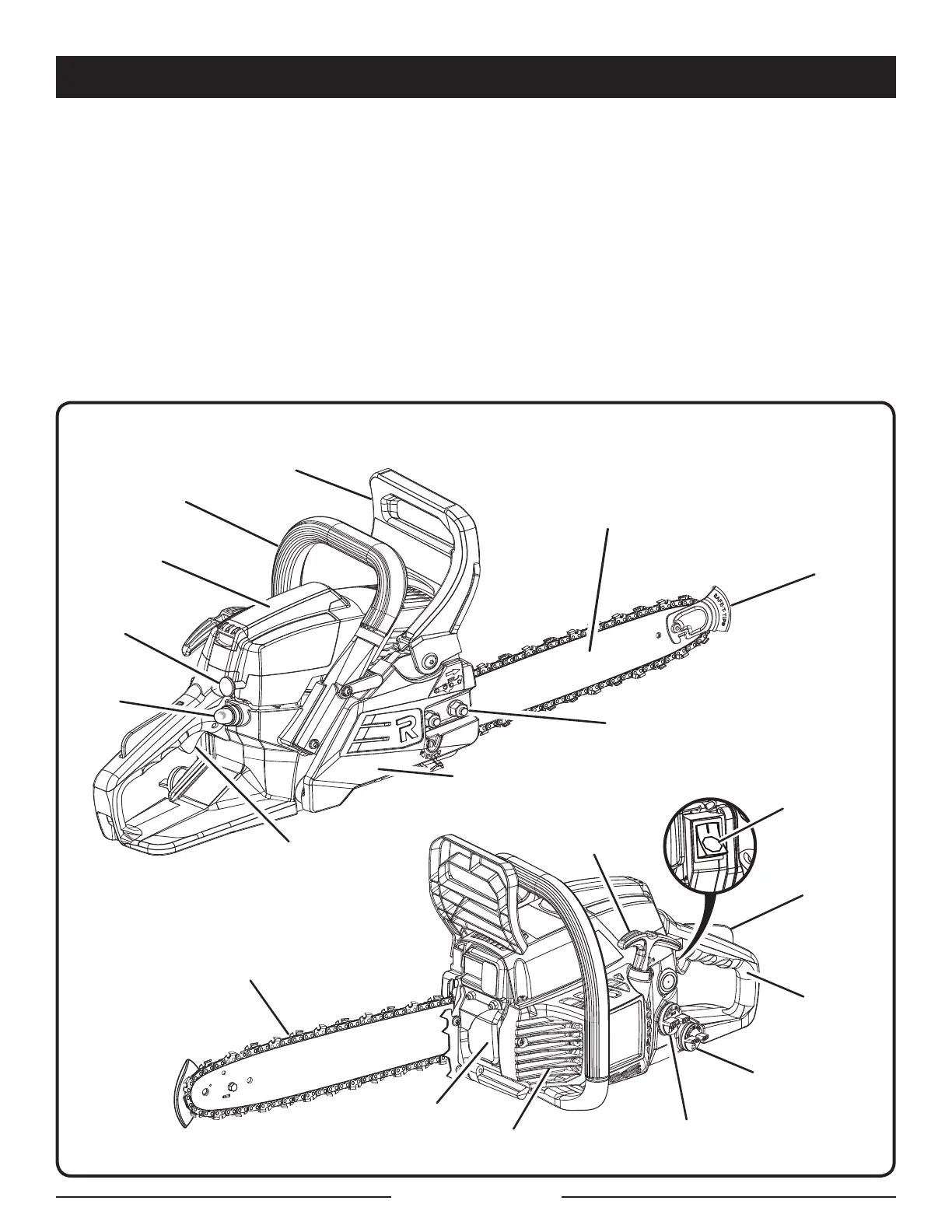

Fig. 1
SILENCIEUX
