Página 31 — Español
igualador de calibres de profundidad para verificar
los espacios libres de los mismos.
Cada vez que se lima la cadena verifique el
espacio libre de los calibres de profundidad.
■Con una lima plana y un igualador de calibres de
profundidad, baje de manera uniforme todos los
calibres. Use un igualador de calibres x 0,6 mm
(0,025 pulg.) Después de bajar cada calibre
de profundidad, devuélvales su forma original
redondeando la parte frontal de los mismos. Tenga
AVISO:
Si la cadena está desafilada o mal afilada, durante
el corte puede causar una velocidad excesiva del
motor, lo cual puede dañarlo.
ADVERTENCIA:
Un afilado inadecuado de la cadena aumenta el
peligro de contragolpe, lo que podría resultar en
lesiones personales graves.
ADVERTENCIA:
Si no se cambia o se repara la cadena cuando
está dañada, puede causar lesiones serias.
ÁNGULO DE LIMADURA DE LA PLACA
SUPERIOR
Vea la figura 50.
ÁNGULO CORRECTO: 30º − Los mangos de
las limas están marcados con marcas guía para
alinear correctamente la lima con el fin de generar
el ángulo correcto de la placa superior.
ÁNGULO DE LA PLACA LATERAL
Vea la figura 51.
ÁNGULO CORRECTO: 80° – Se genera
automáticamente si se pone una lima de diámetro
correcto en el mango.
EN FORMA DE GARFIO – “Agarra”, se desafila
rápidamente y aumenta el peligro de un
CONTRAGOLPE. Resulta de esta forma por
usarse una lima de diámetro demasiado pequeño,
o por sostenerse ésta muy abajo.
PENDIENTE HACIA ATRÁS – Se necesita
demasiada presión para avanzar el corte, causa
desgaste excesivo en la barra y la cadena. Resulta
de esta forma por usarse una lima de diámetro
demasiado grande, o por sostenerse ésta muy
alto.
MANTENIMIENTO DEL ESPACIO
LIBRE DEL CALIBRE DE
PROFUNDIDAD

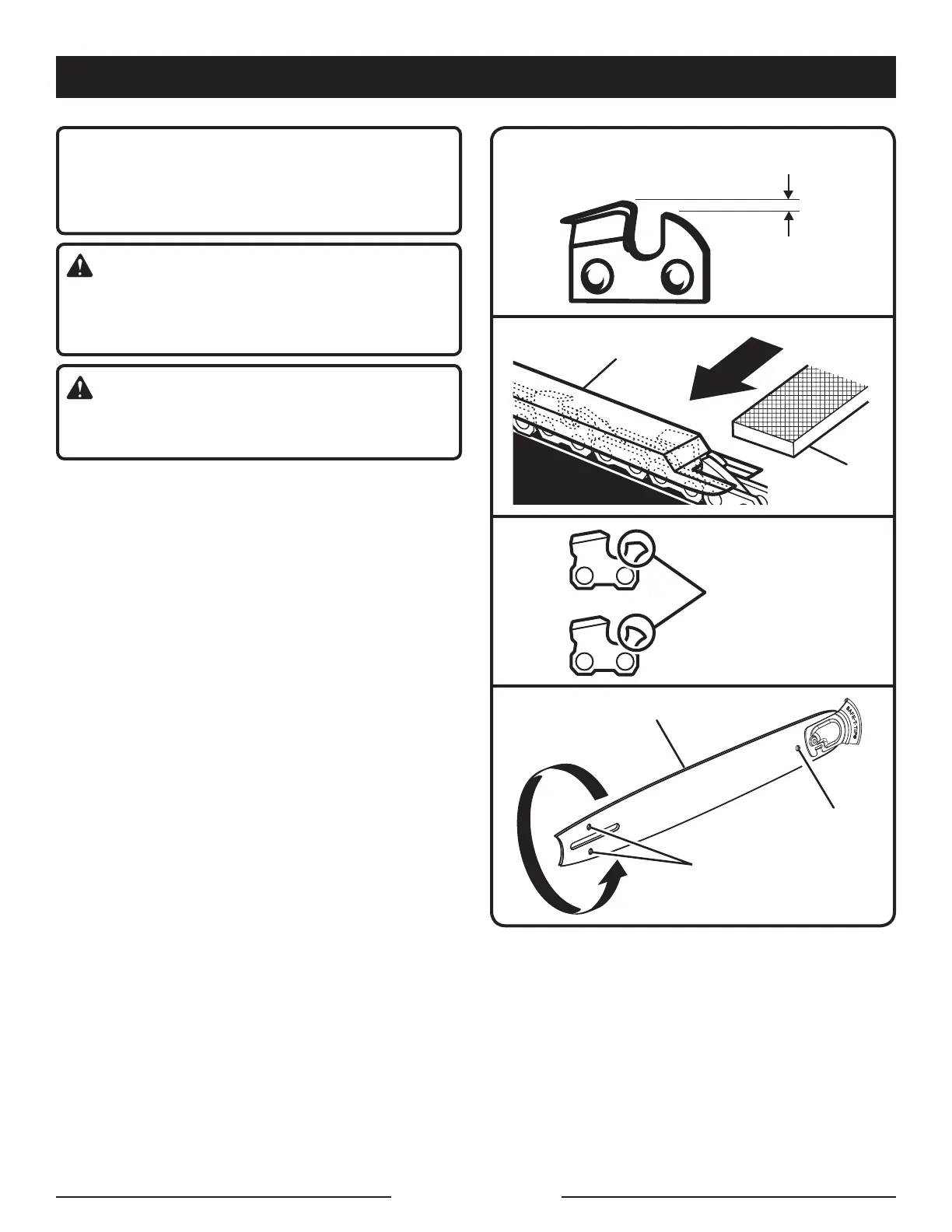

Vea las figuras 52 a 54.
Mantenga los calibres de profundidad a un
espacio libre de 0,6 mm (0,025 pulg.). Utilice un
Fig. 55
ORIFICIO DE
LUBRICACIÓN DE
RUEDA DENTADA
RANURA DE LA BARRA
LIMA PLANA
RESTABLEZCA LA
FORMA ORIGINAL
REDONDEANDO LA
PARTE FRONTAL
Fig. 54
ESPACIO LIBRE DE LOS DIENTES LIMPIADORES
(CALIBRES DE PROFUNDIDAD)
0,6 mm
(0,025 pulg.)
MANTENIMIENTO
Fig. 53
Fig. 52
IGUALADOR DE CALIBRES
DE PROFUNDIDAD
ORIFICIOS DE
LUBRICACIÓN
