Page 32 — Français
INSTALLATION DE LA GARDE
SAFE-T-TIP™
Voir les figures 56 et 57.
Arrêter le moteur et débrancher le fil de la
bougie.
Installer la garde SAFE-T-TIP™ sur l’extrémité
du guide.
Engager le tenon de verrouillage dans le fente
à évidement du guide.
Serrer la vis avec la clé jusqu’à ce que sa tête
fasse contact.
Une fois que la tête est en contact, donner 3/4
de tour supplémentaire.
Vérifier la sécurité de la garde SAFE-T-TIP™ et
sa vis d’assemblage avant chaque utilisatoin de
la scie à chaine.
ENTRETIEN DE LA GARDE
SAFE-T-TIP™
Voir les figures 56 et 57.
ATTENTION :
S’assurer que la chaîne s’est immobilisée avant
d’entreprendre tout travail sur la scie.
AVERTISSEMENT :
Bien que le dispositif antirebond SAFE-T-TIP™
ait été installé en usine, vérifier le serrage de sa
vis de montage avant chaque utilisation.
Suivre les instructions ci-dessous pour serrer la
vis de montage sur la garde. La vis est en acier
spécialement trempé. Si la vis ne peut pas être
installée correctement, la remplacer, ainsi que le
dispositif SAFE-T-TIP™ avant d’utiliser la scie.
NOTE : Ne pas utiliser une vis ordinaire. Utiliser
exclusivement des pièces identiques à celles
d’origine pour les réparations.
VIS DE MONTAGE

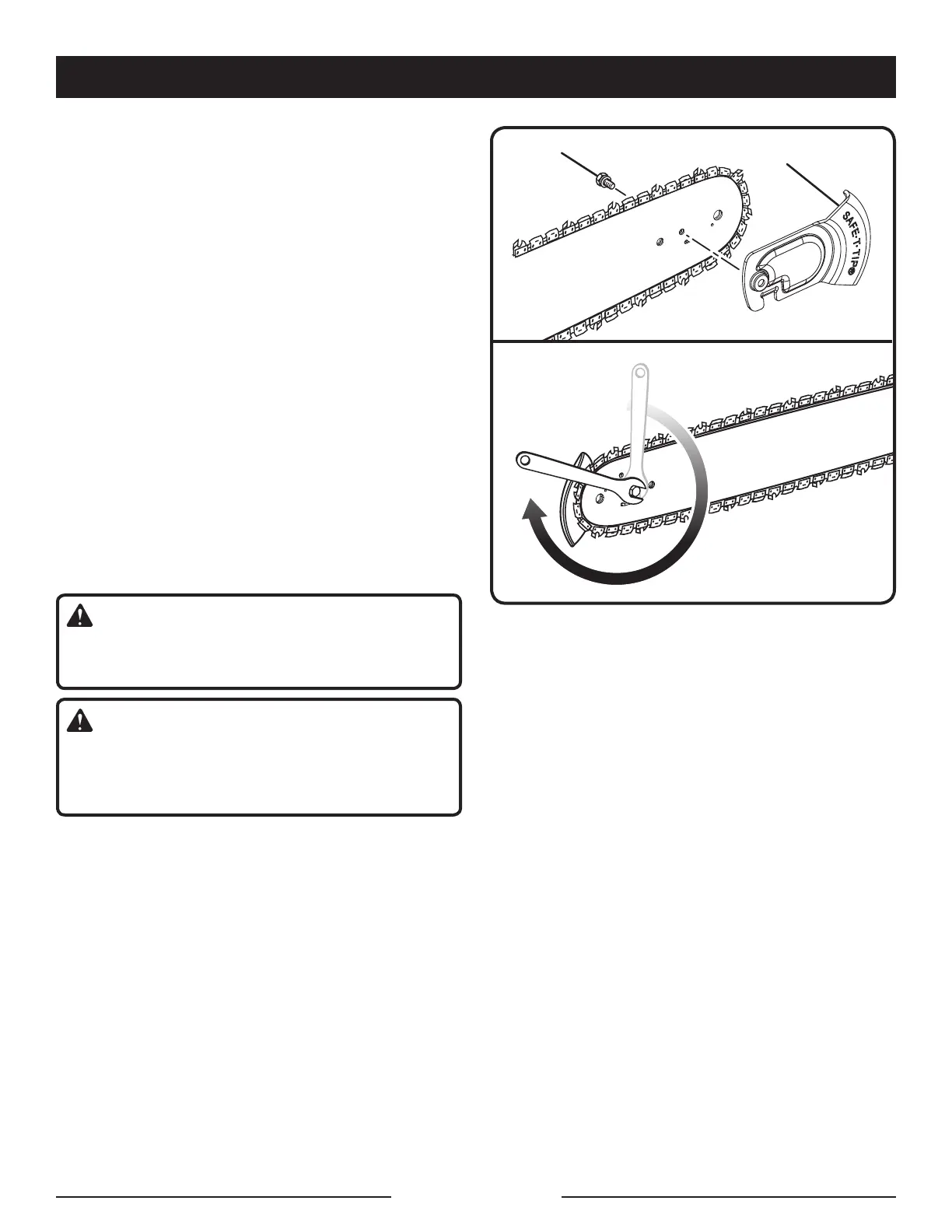

Fig. 56
SERRER DE 3/4
DE TOUR
Fig. 57
Non seulement le dispositif SAFE-T-TIP™ empêche
l’extrémité du guide de heurter des objets durs, il
protège la chaîne des matériaux abrasifs tels que
la terre. Le garder du côté droit du guide, afin que
la chaîne soit protégée lors des travaux de coupe
au ras du sol.
La vis de fixation doit être serrée au moyen d’une
clé de 7,9 mm (5/16 po) (ou d’une clé à molette),
au couple recommandé de 4 à 5 N■m (35 à 45 lb∙pi).
Ce couple peut être obtenu de la manière suivante.
Serrer la vis avec la clé jusqu’à ce que sa tête
fasse contact.
Une fois que la tête est en contact, donner 3/4
de tour supplémentaire.
ENTRETIEN
SAFE-T-TIP™
