INSTALLATION MANUAL T7 DIVING SYSTEM™
6
srsmith.com
Concrete Minimums:
8’ Long
4’ Wide
6” Deep
The top surface of the diving board from the deck end to the
tip end shall be level or have an upward slope of 5/8” per foot
maximum. Elevation difference shall not exceed 4-3/8” from the
deck end to the tip of the board. There shall be no downward
slope towards the water. The slope shall be measured using a
level as shown in the graphic to the left.
T7 DIVE
STAND
NOMINAL
BOARD
LENGTH
ANSI/ NSPI-5
POOL TYPE
DISTANCE FROM
WATER’S EDGE
TO FORWARD JIG
BOLT(S)*
DISTANCE FROM
WATER END OF
BOARD TO FOR-
WARD JIG BOLT
MAX HEIGHT OF
BOARD OVER
WATER (HOW)
7’ T7 ONLY I 31” 50” 18” 20”
7’ T7 ONLY II 31” 50” 18” 20’
7’ T7 ONLY III 25” 50” 24” 26”
7’ T7 ONLY IV 19” 50” 30” 30”
7’ T7 ONLY V 13” 50” 36” 40”
MUST BE INSTALLED ON TYPE I POOL OR GREATER
MIN. OVERHANG
POINT A TO
POINT W
ONLY T7
DIVING
BOARD CAN
BE UTILIZED
ON T7 DIVE
STAND
*optional water stub up
for Board Fall installation
*
TABLE 3 – PLACEMENT CHART
ADDITIONALLY REFER TO: ANSI/APSP/ICC-5 2011 American National Standard for Residential In-ground
Swimming Pools and to page 5 for S.R.Smith Residential In-ground Pool Minimum Specifications.
S.R.SMITH CANNOT GUARANTEE CUSTOMER’S CONCRETE OR THICKNESS
NOTE: WHEN COPING IS USED, DO NOT SET FRONT JIG BOLTS CLOSER THAN 3” FROM THE BACK EDGE
OF THE COPING.

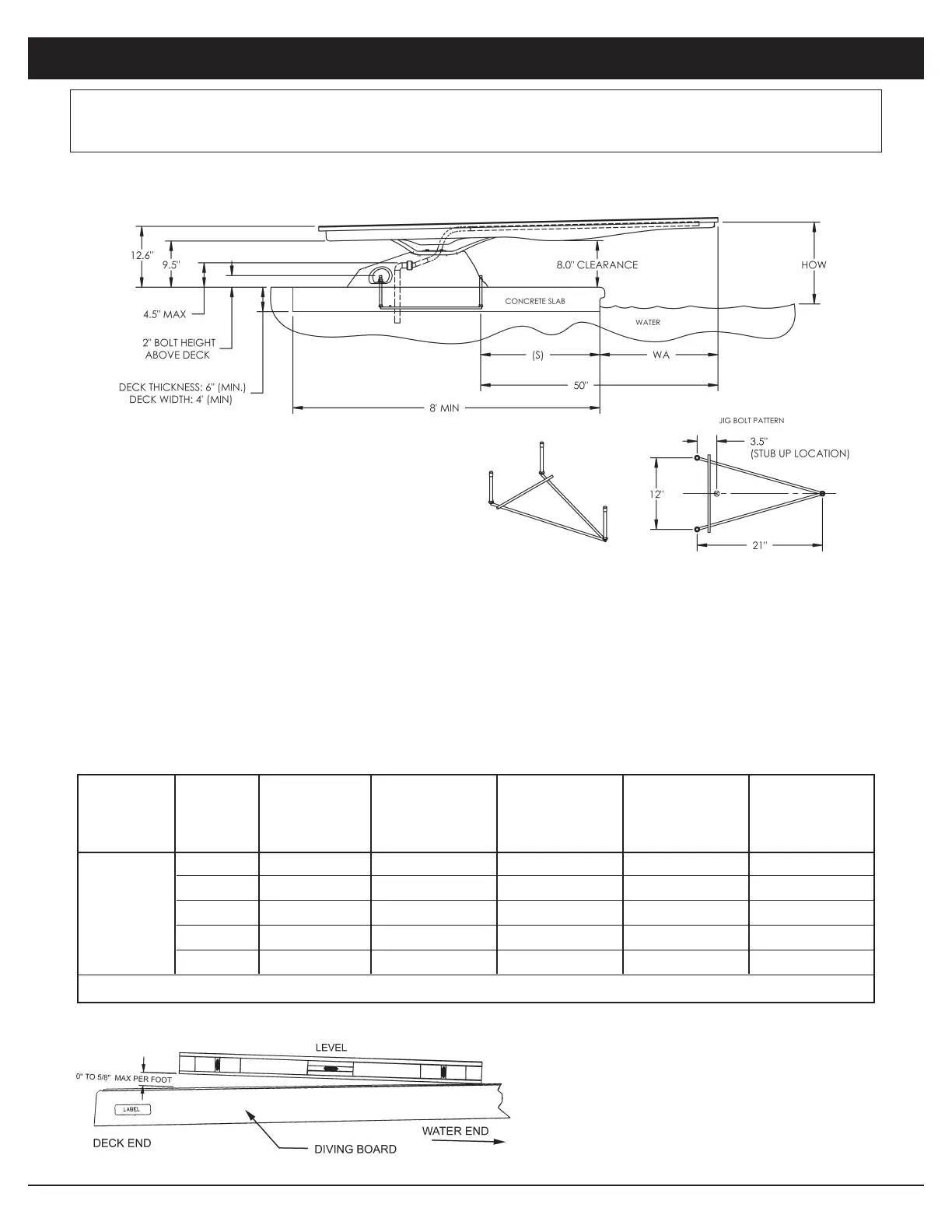

FIG. A – T7 PLACEMENT SPECIFICATIONS:
NOTE: READ THESE INSTRUCTIONS IN THEIR ENTIRETY BEFORE ATTEMPTING
THE INSTALLATION. MUST USE ANTI-SEIZE ON ALL HARDWARE.
