Herramientas y equipo de seguridad recomendados - Reemplazo del quemador lateral
NOTA: Algunas herramientas no están incluidas. Se necesita una llave de tubo de 7/16"(incluida) para completar el reemplazo del quemador lateral.
Esta herramienta solo es necesaria para el reemplazo del quemador lateral. Use guantes para protegerse las manos durante el procedimiento de
reemplazo.
Estos símbolos significan tener cuidado y
ponerse los guantes.
• Retire la rejillas de cocción para este paso.

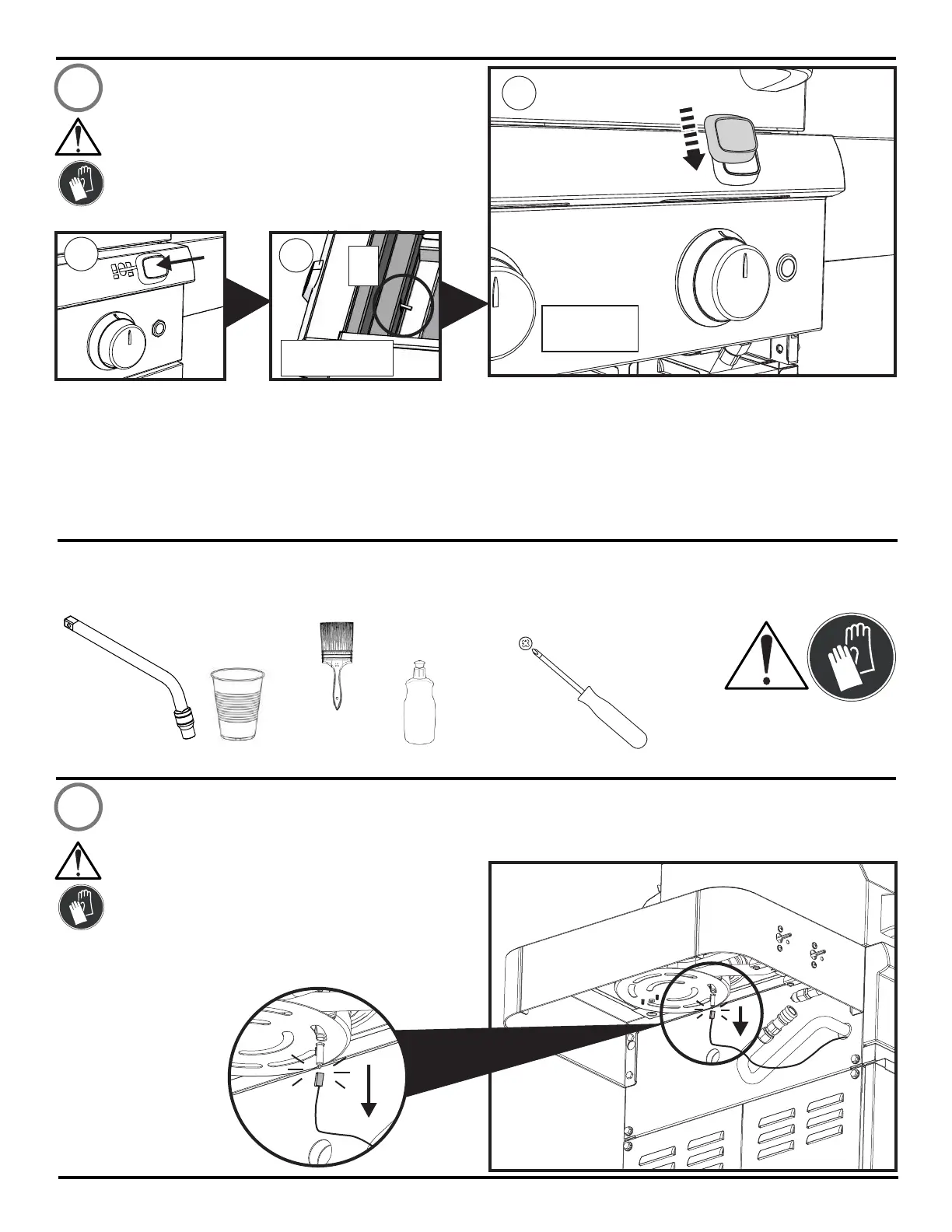

• Inserte sus termómetros, uno a la vez en el panel de control.
• Enganche las lengüetas en las ranuras del panel de control, entonces
presione hacia abajo en la parte superior del termómetro para colocarlo
a presión en su lugar.
• Repita este paso para cada termómetro en la parrilla.
1
!!
2
Panel de
control
Presionar
hacia
ABAJO
3
14
Procedimiento - Instalar el nuevo panel de control
Procedimiento - Reemplazo del quemador lateral - Retiro del quemador lateral
Si su parrilla NO tiene un quemador lateral; ya casi habrá terminado. Pase a la página 11 y realice el procedimiento de verificación de fugas.
Si su parrilla SÍ tiene un quemador lateral tenemos que mostrarle cómo volver a colocarlo
Recordará que en el paso 5 desconectó la conexión rápida del quemador lateral; déjelo desconectado.
Tenga en cuenta que no se muestra la tapa del quemador lateral para
mayor claridad.
• Primero, retire la rejilla de cocción del quemador lateral.
• A continuación, desenchufe el cable del electrodo
encendedor desde el electrodo del quemador lateral usando
la mano. Usted deberá sostener el electrodo con una mano
mientras tira del cable con la otra.
1
¡La punta debe
estar visible!
Usted iniciará el procedimiento de sustitución del quemador lateral quitando el antiguo quemador lateral.
En este punto, previamente debería haber desconectado el adaptador de conexión rápida y retirado las perillas de control y los biseles.
Destornillador
Phillips
Llave de tubo de
7/16" (incluida)
Cubeta o taza
pequeña
Cepillo de cerdas
suaves
Jabón Líquido
