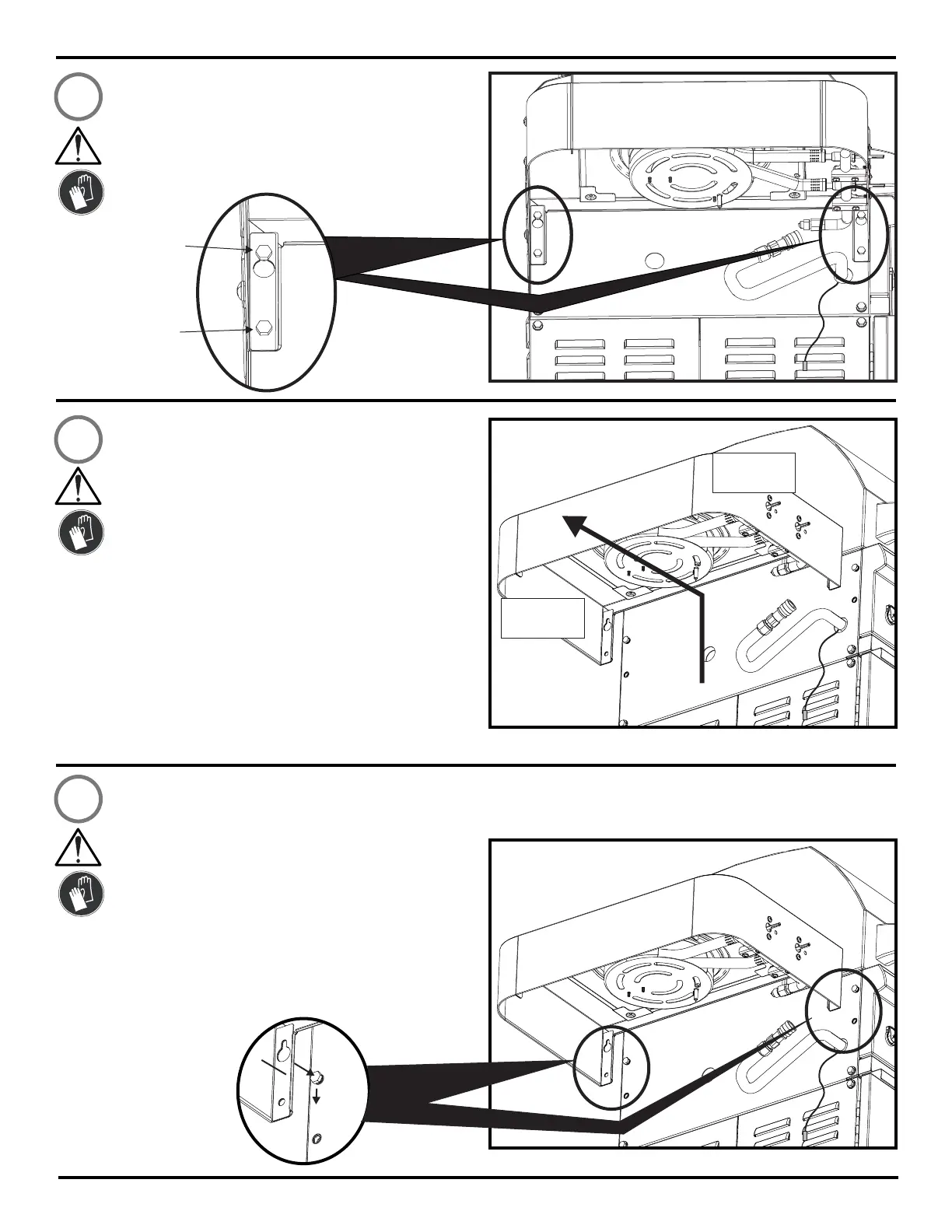

Procedimiento - Reemplazo del quemador lateral - Retiro del quemador lateral
• Afloje los dos pernos en la bandeja lateral con la llave de tubo de
7/16". No los extraiga.
• Retire los dos pernos de la parte inferior. Coloque estos dos
tornillos en un lugar seguro; los necesitará para instalar su nuevo
estante lateral.
2
PERNO SUPERIOR - SOLO
AFLOJAR
PERNO INFERIOR -
RETIRAR
• Retire el estante del quemador lateral levantándolo con
ambas manos
• Coloque una mano delante y debajo de los vástagos de la
válvula de control y la otro en la parte posterior del estante
del quemador lateral.
• Levante el estante hacia arriba a una pequeña distancia y
luego tire de la rejilla de cocción.
• Tenga cuidado de no dañar cables ni mangueras mientras
tira del estante de la rejilla de cocción.
3
LIFT HERE
• Sostenga el nuevo quemador lateral con ambas manos, de la
misma manera en que retiró el antiguo.
• Alinee las ranuras de la chaveta en el estante con los pernos
superiores que previamente habíamos aflojado.
• Una vez que las ranuras de la chaveta estén alineadas sobre los
pernos, presione ligeramente la unidad hacia abajo para
enganchar los pernos.
4
Usted comenzará a instalar su nuevo quemador lateral ahora. Retírelo cuidadosamente de la caja de envío. Use
esta caja y cualquier material de embalaje para volver a embalar el viejo quemador lateral. Retire la nueva rejilla de cocción y
cualquier material de embalaje interno del nuevo conjunto de quemador lateral.
Procedimiento - Reemplazo del quemador lateral - Instalación del nuevo quemador lateral
LEVANTAR AQUÍ
LEVANTAR AQUÍ
