7
Italiano
Importante
Il distributore viene consegnato con i tasti erogazione già
programmati su valori standard.

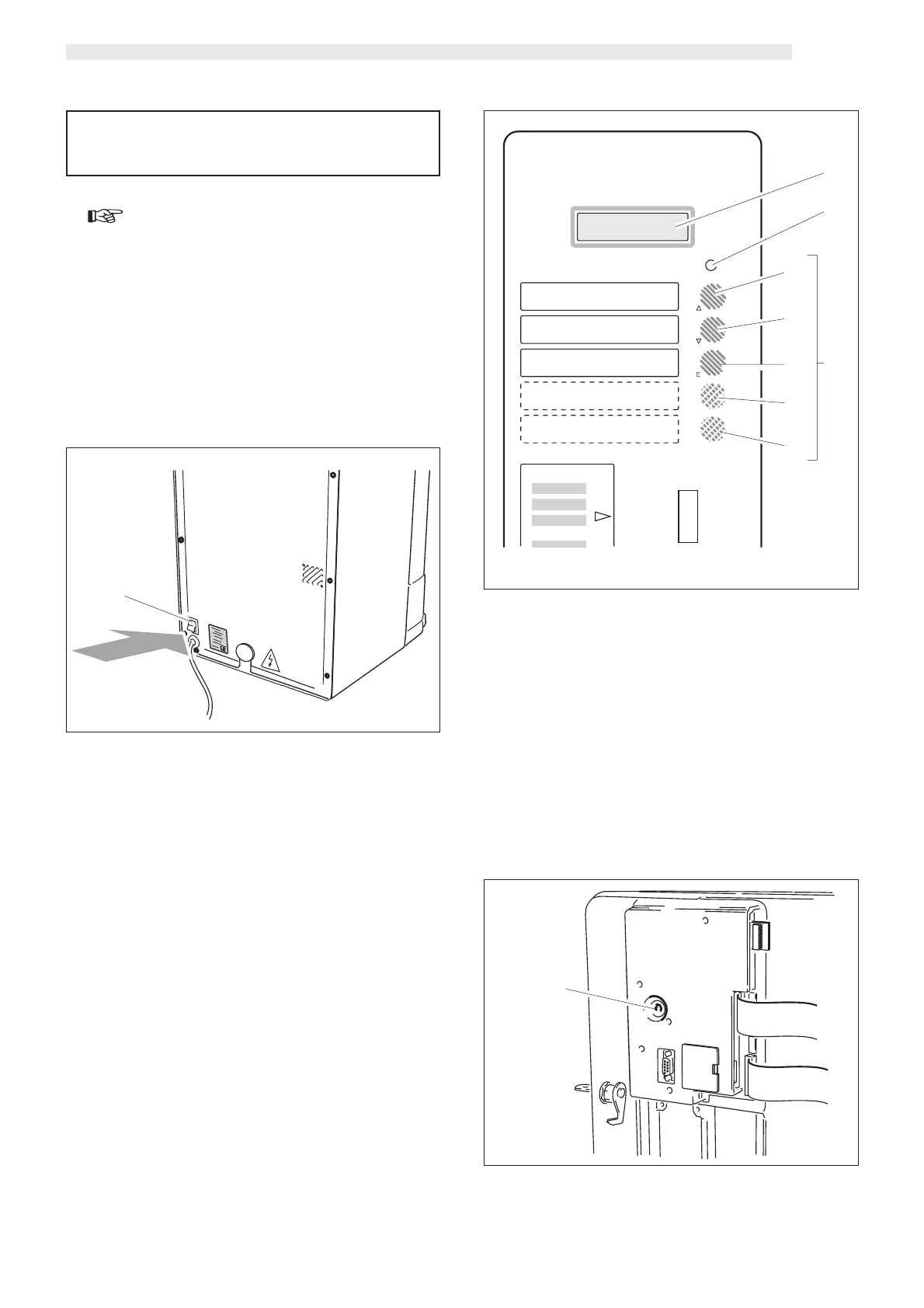

Interruttore generale (rif. 28, fig. 5)
E posto nella parte posteriore del distributore in basso a de-
stra.
In posizione. I accende il distributore (abilitazione funzioni
elettriche).
In posizione. O spegne il distributore (disabilitazione funzio-
ni elettriche).
5 - DESCRIZIONE COMANDI
E STRUMENTI
fig. 5
Tastiera D.A. 5P (rif. 3, fig. 6)
Si compone di 5 tasti riprogrammabili che comandano, pre-
mendoli, lerogazione di altrettante bevande identificate, dal-
lalto verso il basso, come A - B - C - D - E (rif.
3, fig. 6).
La corrispondenza fra tasto e bevanda erogata è a discrezio-
ne dellutilizzatore.
I tasti A - B - C - D (rif.
3, fig. 6) servono anche per svolgere
la programmazione.
(Vedi 7 - Programmazione)
Tastiera D.A. 3P (rif. 3, fig. 6)
Si compone di 3 tasti riprogrammabili che comandano, pre-
mendoli, lerogazione di altrettante bevande identificate, dal-
lalto verso il basso, come A - B - C.
La corrispondenza fra tasto e bevanda erogata è a discrezio-
ne dellutilizzatore.
I tasti A - B - C (rif.
3, fig. 6) servono anche per svolgere la
programmazione.
(Vedi 7 - Programmazione)
Display (rif. 1, fig. 6)
E composto da 2 linee di 16 caratteri ciascuna e ha il com-
pito di fornire i messaggi relativi alle operazioni (in svolgimen-
to o da eseguire) e alle eventuali condizioni di fuori servizio.
Spia rossa (rif. 2, fig. 6)
Laccensione della spia indica che il distributore non è pronto
per lerogazione delle bevande.
Il display (rif.
1, fig. 6) fornisce comunque le indicazioni sullo
stato operativo o di fuori servizio del distributore.
Tasto di reset (rif. 6, fig. 7)
E situato nella parte interna dello sportello e può svolgere le
seguenti funzioni:
a) Azzeramento delle segnalazioni di FUORI SERVIZIO
(vedi Messaggi sul display).
b) Riempimento del circuito idrico (vedi 6.2 Collegamento
idrico).
fig. 7
fig. 6
1
2
3
A
B
C
D
E
6
28
