9
Italiano

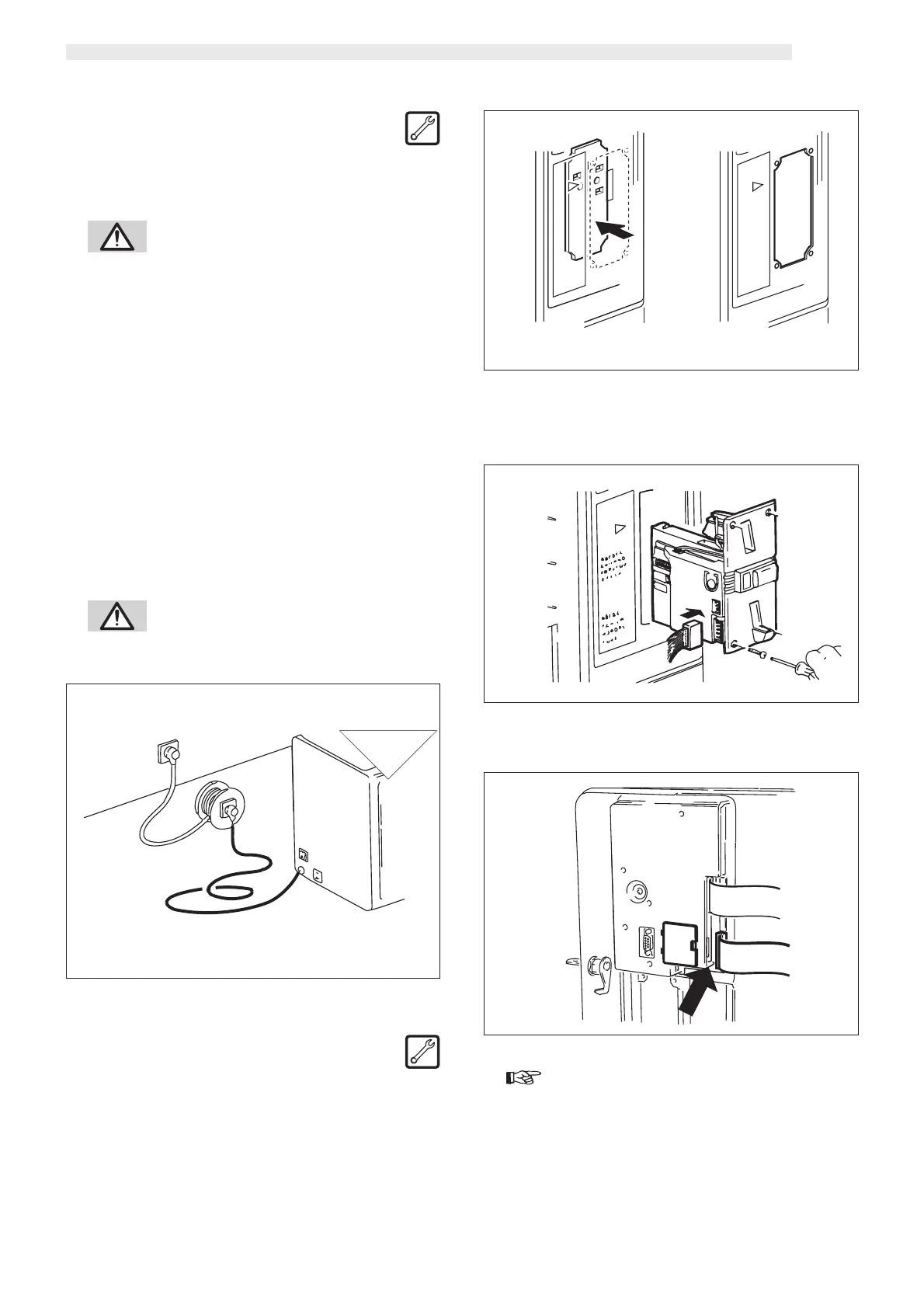

6.4 Montaggio monetiera
PARALLELA 12 V d.c.
Su questo distributore si possono utilizzare esclusivamente mone-
tiere di tipo parallelo o meccanico a 12 V d.c.
- Rimuovere il supporto accettatore gettone (fig. 11).
- Praticare il foro sul pannello tastiera (fig. 11).
6.3 Collegamento elettrico
Il distributore è predisposto per il funzionamento elettrico con una
tensione monofase il cui valore è evidenziato nella targhetta di
identificazione (Vedi 2.4 Identificazione del distributore) (fig. 2).
Pericolo
Il punto di collegamento della presa elettrica deve essere si-
tuato in un luogo facilmente raggiungibile dallutilizzatore,
in modo che possa sconnettere agevolmente il distributore,
quando è necessario, dalla linea elettrica.
Accertarsi prima dellallacciamento che:
La tensione di rete della presa a cui e collegato il distributore
sia corrispondente a quella indicata nella targhetta.
Limpianto elettrico del luogo in cui viene installato il distributo-
re sia rispondente alle norme vigenti ed abbia le caratteristi-
che per sopportare il carico massimo richiesto indicato nella
targhetta.
È necessario verificare che limpianto elettrico sia rispondente alle
vigenti norme di sicurezza e, in caso di dubbio, richiedere un
controllo accurato dellimpianto da parte di personale professio-
nale qualificato.
Pericolo
E vietato luso di prolunghe o adattatori.
fig. 10
fig. 12
- Inserire la monetiera e fissarla utilizzando le 4 viti con dado in
dotazione (fig. 12).
- Collegare il flat cable alla monetiera (fig. 12).
Importante
La Ditta non si assume alcuna responsabilità per danni al
distributore, a cose e a persone, causati da una errata instal-
lazione del sistema di pagamento; tale responsabilità ricade
direttamente su chi ha eseguito il montaggio.
fig. 13
fig. 11
- Collegare il flat cable alla scheda elettronica (fig. 13).
