Notice de montage et de mise en service Siriux/Siriux-D/Siriux-O 15
Français

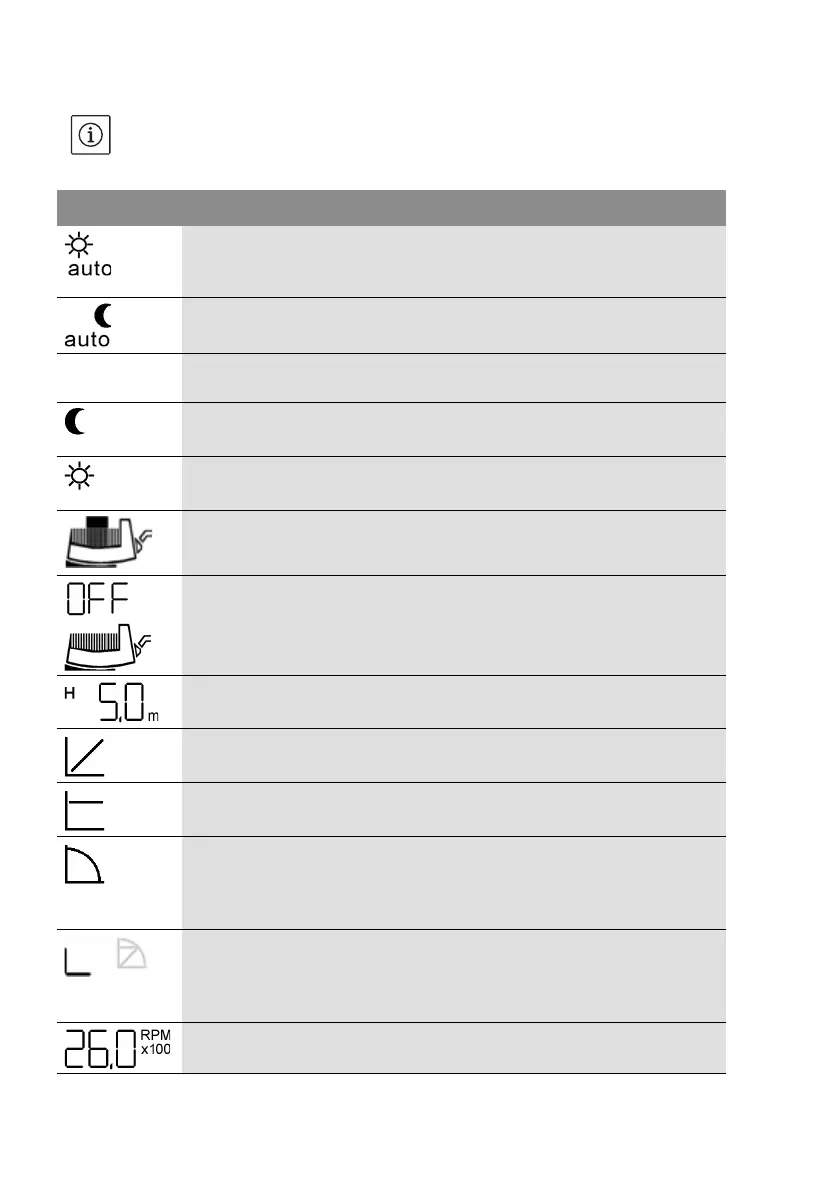

6.2.6 Signification des symboles dans l'écran à cristaux liquides
REMARQUE : La lisibilité de l'écran dépend largement de l'angle de vue de
l'observateur. De grandes variations de la température ambiante accélèrent le
vieillissement de l'écran et peuvent provoquer une lisibilité limitée de celui-ci.
Symbole Signification
La commutation automatique sur le fonctionnement ralenti est validée.
L'activation du fonctionnement ralenti se fait avec un besoin de puis-
sance de chauffage minimal.
La pompe tourne en fonctionnement ralenti à une vitesse de rotation
minimale.
(sans symbole)
La commutation automatique en fonctionnement ralenti est bloquée,
c.-à-d. que la pompe fonctionne uniquement en mode de régulation.
Le fonctionnement ralenti est activé par une interface numérique sérielle
ou « Ext.Min », et ce indépendamment de la température du système.
La pompe tourne à vitesse de rotation max. pour le mode chauffage. Le
réglage peut seulement être activé par l'interface numérique sérielle.
La pompe est activée.
La pompe est désactivée
La pression différentielle de consigne est réglée sur H = 5,0 m.
Type de régulation Δp-v, régulation sur pression différentielle de
consigne variable (fig. 8).
Type de régulation Δp-c, régulation sur pression différentielle de
consigne constante (fig. 9).
Le mode de fonctionnement
«
Actionneur
»
désactive la régulation dans
le module. La vitesse de rotation de la pompe est maintenue à une valeur
constante (fig.11). La vitesse de rotation est réglée par le bouton de
réglage ou donnée par l'interface du bus.
«L» est affiché lorsque le mode de fonctionnement Q-Limit est activé.
Le mode de fonctionnement Q-Limit limite le débit maximum à une
valeur réglée. Le réglage ne peut être effectué qu'au moyen de
l'organe
de commande et de service IR
(accessoire).
La pompe est réglée sur une vitesse de rotation constante
(ici de 2600 tr/min) (mode réglage).
