Dispositivo cableado
Tenga en cuenta que el termostato SQ610 Quantum puede funcionar de forma autónoma, como un dispositivo
independiente, sin necesidad de una puerta de enlace o un coordinador.
Atención:

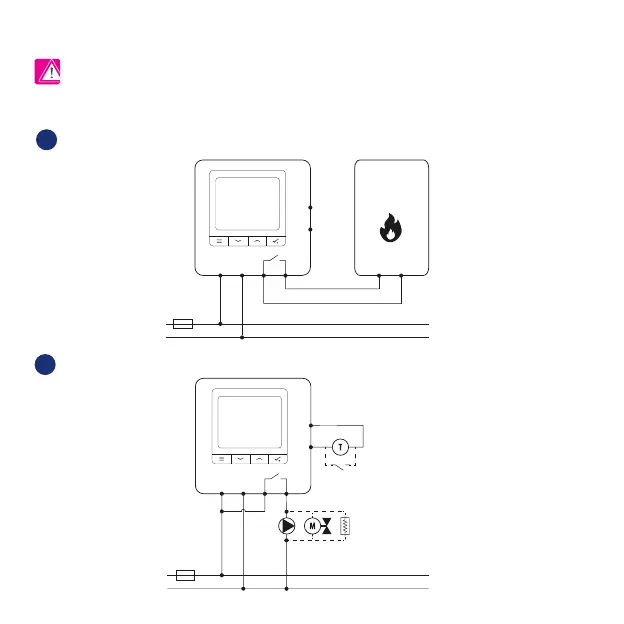

Esquema de cableado para conexión sin tensión (por ejemplo, control de caldera):
1
2
Esquema de cableado para conexiones de 230 VCA:
N L
S1
S2
L
N
AC 230V
COM NO
MAX 3(1)
A
S
N
L
L
N
AC 230V
S1
S2
BOILER CONNECTIO
N
COM
NO
*
Conexión de caldera
