17
Polski
Русский
Český
English
Zanim zaczniesz:

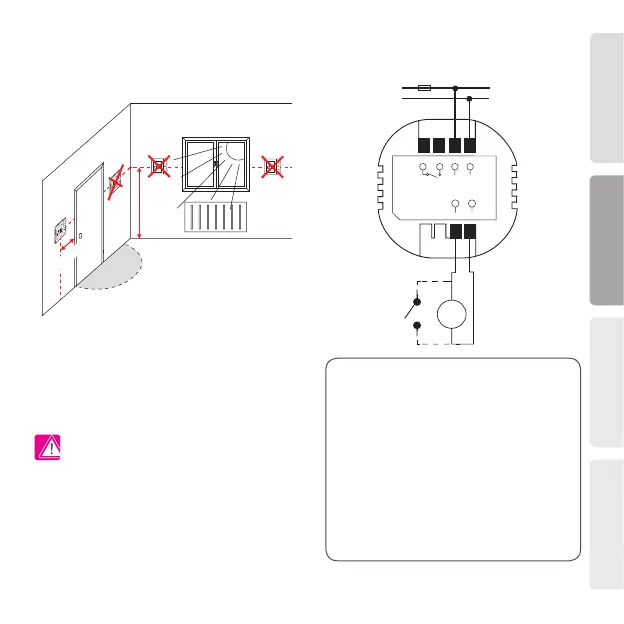

Schemat podłączenia
Wyjaśnienie symboliki:
S – styk beznapięciowy
T – czujnik temperatury np. FS300
L, N - zasilanie 230V
COM, NO - wyjścia beznapięciowe
Wejścia S1,S2:
- czujnik temperatury powietrza lub podłogi,
- styk zewnętrzny beznapięciowy (ON/OFF) lub
czujnik obecności (np. karta hotelowa).
Montaż: do montażu regulatora użyj akcesoriów
dołączonych do zestawu (śrubki montażowe). Zdejmij
tylną płytkę z regulatora w celu zamontowania jej na
ścianę. Następnie nałóż poprawnie regulator na płytkę.
Uwaga:
Idealna pozycja do montażu regulatora SQ610 wynosi
ok. 1,5 m nad poziomem podłoża, z dala od wszelkich
źródeł ciepła lub chłodu. Nie zaleca się montować
regulatora na ścianie zewnętrznej, w przeciągu lub
w miejscu, gdzie będzie narażony na bezpośrednie
działanie promieni słonecznych.
COM
SQ610
NO L
L
230V~,50Hz
S1 S2
N
N
T
S
M
M
150 cm
min 20 cm
Wybierz właściwą lokalizację regulatora
AC 230V
