Než začnete:

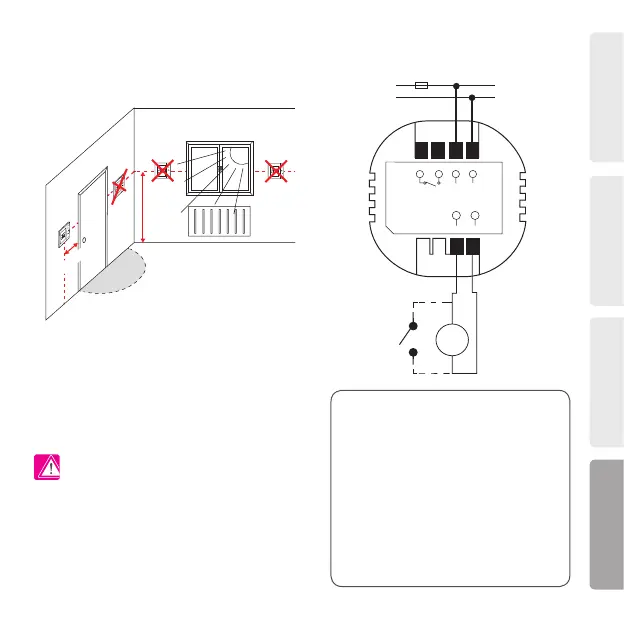

Schéma zapojení:
Vysvětlení symbolů:
S - beznapěťový kontakt
T - teplotní čidlo
L, N - 230V AC napájení
COM, NO - beznapěťový výstupní kontakt
Svorky S1,S2:
- čidlo teploty vzduchu nebo podlahy
-
kontakt pro připojení libovolného spínače ZAP / VYP
nebo čidla obsazenosti (hotelová karta)
Montáž: k montáži termostatu můžete použít dodané
příslušenství (montážní šrouby). Vyjměte desku ze zadní
strany a připevněte ji ke zdi. Poté připevněte termostat
na desku.
Upozornění:
Ideální poloha pro montáž je cca 1,5 m nad úrovní
podlahy, mimo zdroje tepla nebo chladu. Nedoporučuje
se instalovat termostat na vnější stěnu, v průvanu nebo
na místě, kde bude vystaven přímému slunečnímu záření.
COM
SQ610
NO L
L
230V~,50Hz
S1 S2
N
N
S
M
M
150 cm
min 20 cm
Vyberte správné umístění termostatu
AC 230V
