ES
K
I
L
A
B
C
D
E
J
F
G
H
PARA
CISTERNA
DE ACEITE

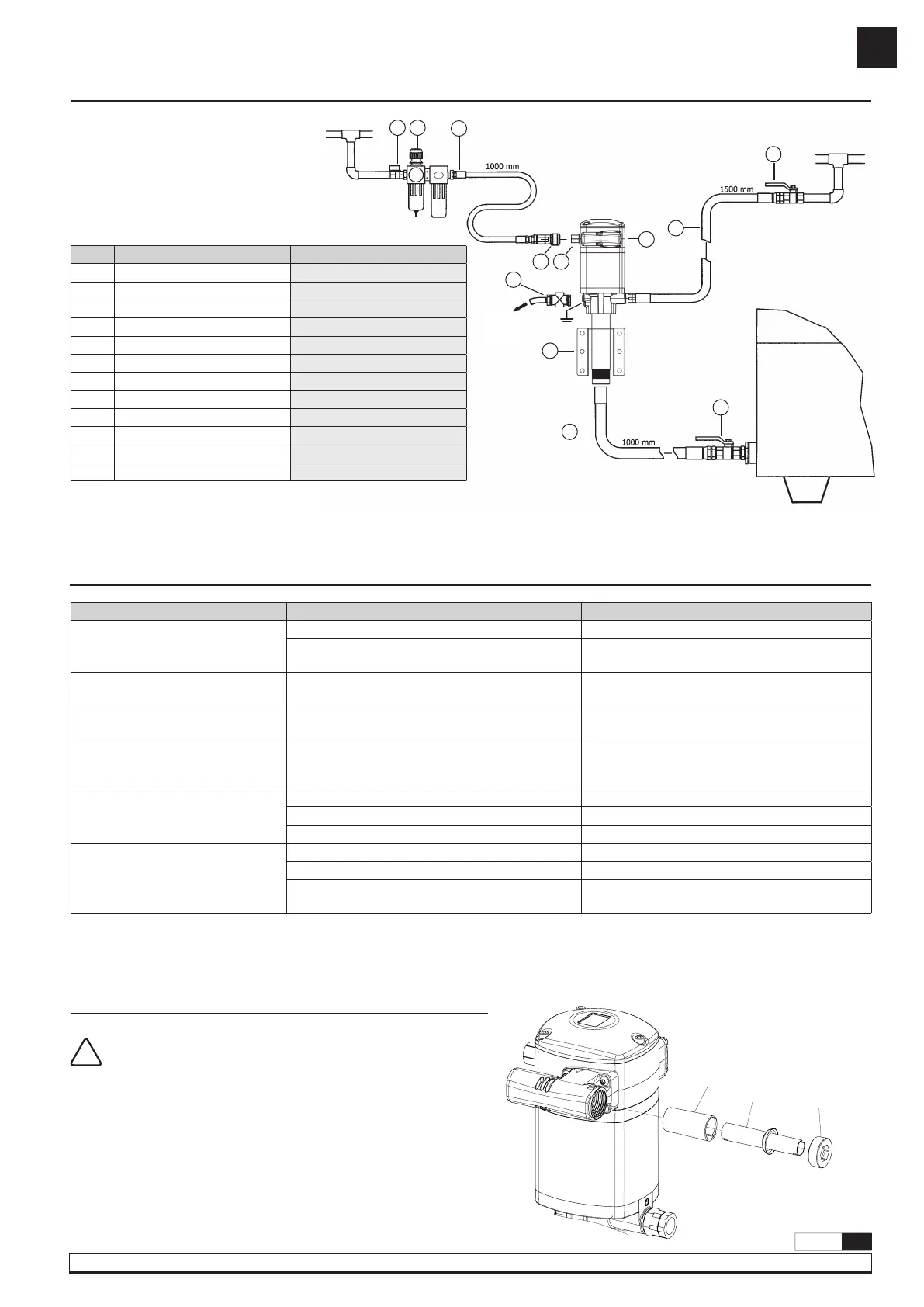

Fig. 4
Fig. 5
POS. DESCRIPCIÓN CÓD.
A Válvula de corte de aire 950319+239004
B Filtro regulador 241001
C Manguera de aire 247710
D Enchufe rápido 251438
E Conector rápido 255338
F Bomba 535530
G Válvula de descarga 609008
H Manguera aceite 750361+945558+946605
I Válvula de cierre de aceite 950300
J Soporte mural 360139 / 360140
K Manguera succión aceite 945724+850769+945724
L Válvula de cierre 950312+945724+945567
ANOMALÍAS Y SUS SOLUCIONES
PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA
¡ATENCIÓN!: Antes de empezar cualquier tipo de mantenimiento
o reparación, desconecte el aire de alimentación y accione la válvula
de salida para soltar la presión del fluido. En el proceso de
ensamblado aplique grasa de montaje sobre todas las juntas tóricas.
!
SÍNTOMAS POSIBLES CAUSAS SOLUCIONES
La bomba no funciona o no hay
entrega de fluido.
Presión de suministro de aire no adecuada. Incremente la presión de aire de suministro.
Algún elemento del circuito de salida está
obstruido o cerrado.
Limpie o abra el circuito de salida.
La bomba empieza a funcionar con
mucha más velocidad.
El depósito está vacío o el nivel está por debajo del
tubo de succión.
Llene el depósito o cale el tubo de succión hasta
llegar al nivel de aceite.
La bomba sigue funcionando aunque
se cierre la salida de fluido.
Existe fuga de fluido en algún punto del circuito. Verifique y apriete o repare.
Pérdida de aceite por el escape de
aire, o por el orificio testigo de fugas
en el cuerpo de fluido.
El aceite ha pasado al motor de aire por desgaste
de la junta de fluido.
Sustituya la junta. Compruebe si el vástago está
rayado y, si así fuera, sustituya el conjunto de
émbolo de aire.
Pérdida de aire por el escape de aire.
Junta del émbolo de aire desgastada. Sustituya la junta.
Junta del pistón sensor desgastada. Sustituya la junta.
Juntas de la corredera inversora desgastadas. Sustituya las juntas.
Disminución del caudal entregado.
Válvula inferior con impurezas. Desmonte y limpie. Sustituya en caso de deterioro.
Válvula superior con impurezas. Desmonte y limpie. Sustituya en caso de deterioro.
El fieltro silenciador está colmatado por impurezas o
lubricante del aire.
Sustituya el fieltro silenciador.
LIMPIAR EL SILENCIADOR (FIG. 5)
1. Desenrosque y retire el tapón (C).
2. Retire el difusor del silenciador (B).
3. Reemplace el fieltro (A) por uno nuevo.
4. Vuelva a colocar el difusor (B) junto con el nuevo fieltro (A).
5. Vuelva a colocar el tapón (C).
A
B
C
Vuelva a colocar el difusor (B) junto con el nuevo fieltro (A).
CONEXIÓN TIPO DE LA BOMBA
