Bomba de pistón alternativo accionada por aire comprimido.
Permite bombear grandes caudales de todo tipo de aceites minerales.
Aplicable en instalaciones con conducciones de gran longitud para dar
servicio simultáneamente a varias salidas de fluido. La bomba puede ser
Pueden ser instaladas directamente sobre bidón o cisterna, aunque se
recomienda su instalación sobre soporte mural (360140/360139).
debido a su peso y a las vibraciones generadas durante su funcionamiento.

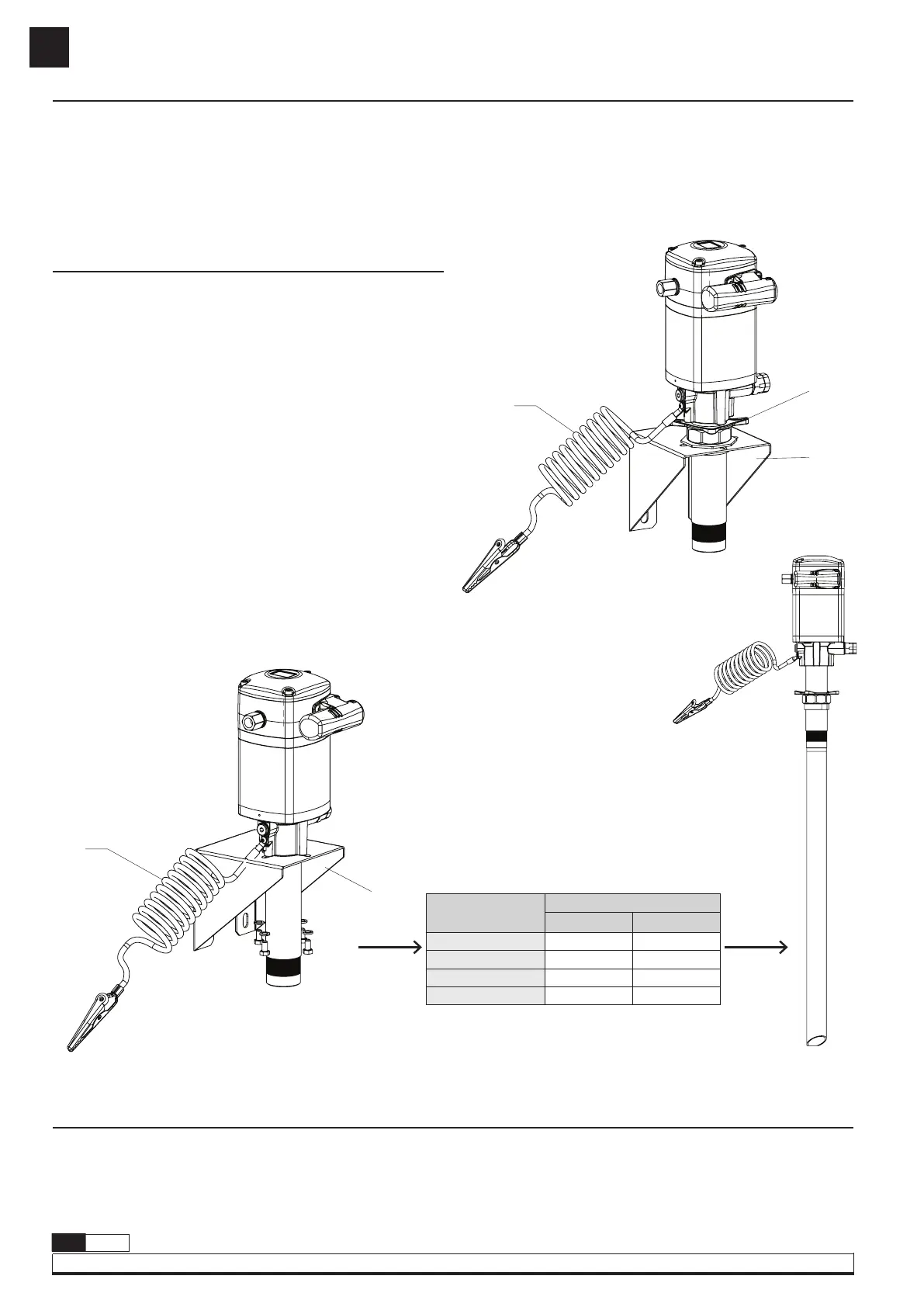

Diferentes formas de montaje:
a. Montaje mural con adaptador deslizante. Inserte la bomba por el
soporte (360140) y fíjela con el adaptador (360001) (Fig. 1).
b. Montaje mural con tornillos. Inserte la bomba por el soporte
(360140) y fíjela con 4 tornillos M8 (Fig. 2).
c. Montaje ajustable sobre bidón o cisterna con adaptador (360001).
Rosque a la bomba el tubo prolongador correspondiente (ver Fig. 3).
Rosque la tuerca del adaptador ajustable a la tapa del bidón/cisterna.
Inserte el tubo por la tuerca y fíjelo con la estrella a la altura deseada.
En aquellos casos en los que sea requerido cumplir condiciones ATEX,
asegúrese de conectar a tierra la bomba con el cable de tierra dotado
de pinza (534907).
INSTALACIÓN
montada en la pared (con soporte mural 360140, 360139), o
directamente sobre bidón o cisterna utilizando tubo prolongador de
longitud adecuada.
Todas las bombas incluyen adaptador deslizante, excepto las
referencias xxxx8x.
Fig. 1
Fig. 3
Fig. 2
360140
360001
360139
BOMBA
TUBO PROLONGADOR
BIDÓN CISTERNA
535530 / 535580 753242 368112
535531 / 535581 753244 539041
535510 Incluido -
535511 Incluido -
MODO DE EMPLEO
Esta bomba es auto-cebante. Para cebarla la primera vez, es conveniente conectar el aire a la bomba incrementando la presión lentamente desde 0 bar
a la presión deseada con el regulador de presión.
La bomba empieza a bombear cuando se abre la válvula de salida, por ejemplo una pistola de control de aceite.
DESCRIPCIÓN
534907
534907
