Pompe grand débit, à piston alternatif actionné par air comprimé. Permet
de distribuer tous types d’huiles minérales et synthétiques.
Cette pompe est particulièrement recommandée pour des installations
de longue distance dotées de plusieurs postes de distribution pouvant
POMPE
LE TUBE PROLONGATEUR
FÛT CITERNE
535530 / 535580 753242 368112
535531 / 535581 753244 539041
535510 Inclus -
535511 Inclus -
Elles peuvent être installées directement sur fût ou sur citerne, bien que
nous recommendons leur installation à l´aide d´un support mural
(Réf. 360140/360139) en raison de leur poids et des vibrations
générées pendant leur fonctionnement.
Elles peuvent être installées de trois façons différentes:
a. Montage mural avec adaptateur de bonde. Insérez la pompe à
travers le support mural (360140) et la fixer avec l’adaptateur de
bonde (360001) (Fig. 1).
b. Montage mural et fixation par bride avec vis. Insérez la pompe à
travers le support mural (360140) et la fixer avec 4 vis M8 (Fig. 2).
c. Montage direct sur fût ou citerne, en utilisant l’adaptateur de bonde
réglable (360001). Vissez le tube d’aspiration approprié au clapet de
pied de la pompe (voir Fig. 3). Vissez l’écrou de l’adaptateur de
bonde à la bonde 2” située sur le couvercle du fût ou de la citerne.
Insérez le tube d’aspiration à travers la bonde à la hauteur désirée, et
vissez l’adaptateur avec l’écrou en étoile pour bloquer la pompe.
Dans les cas où des conditions ATEX sont requises, veillez à mettre la
pompe à la terre avec le câble de mise à la terre avec pince (534907).
INSTALLATION

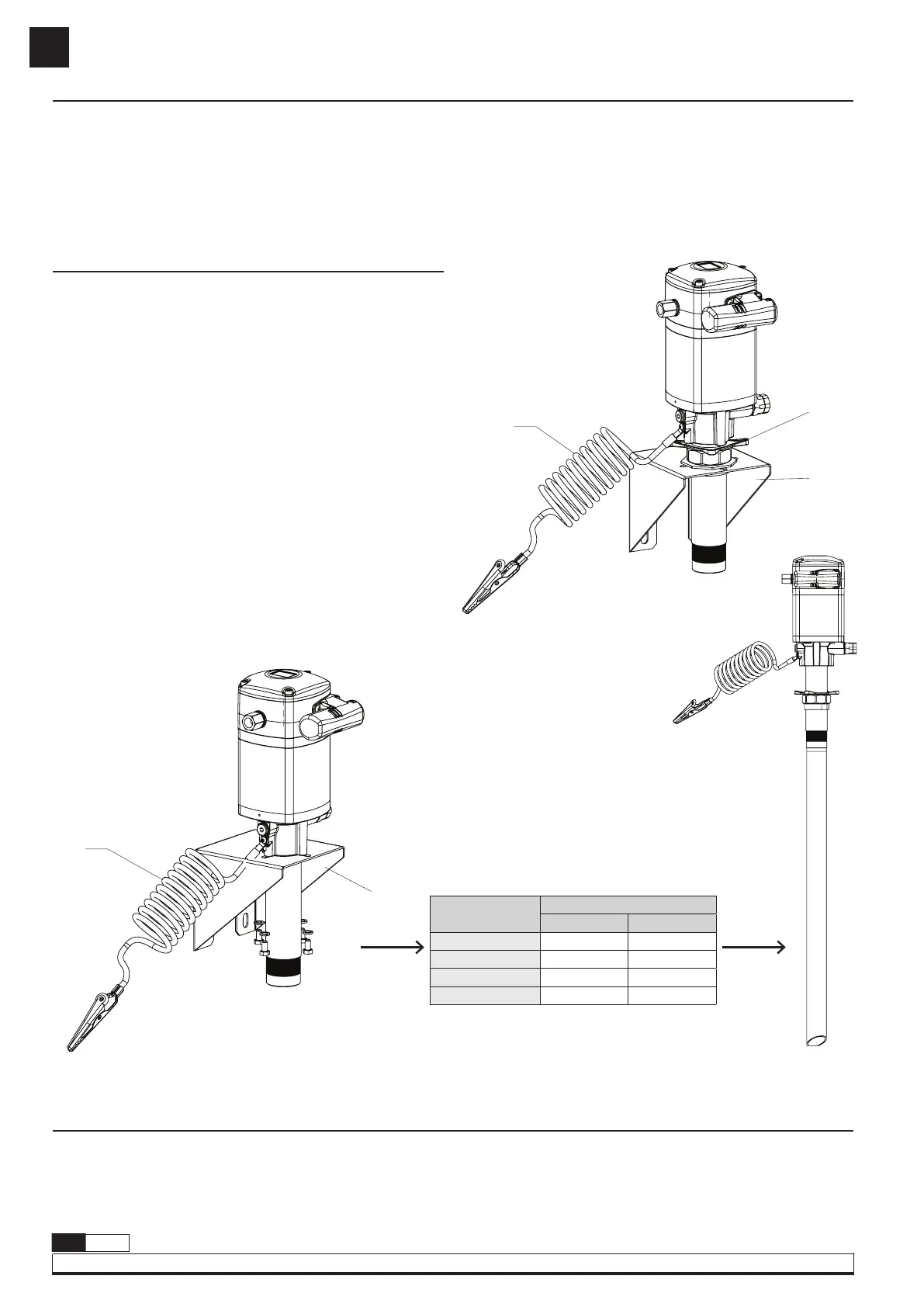

Fig. 1
Fig. 3
Fig. 2
534907
Cette pompe est auto-amorçante. Pour l’amorcer pour la première fois,
il est préférable de brancher l’air à la pompe, en augmentant
lentement la pression à partir de 0 bar jusqu’à la pression désirée à
MODE D’EMPLOI
360001
360139
360140
DESCRIPTION
travailler simultanément. La pompe peut être fixée au mur (à l’aide d’un
support mural, réf: 360140, 360139) ou directement sur fût ou sur
citerne à l’aide d’un tube prolongateur réglé à la hauteur désirée. All
pumps bundle a bung adapter, except references xxxx8x.
l’aide du régulateur de pression.
La pompe commence à fonctionner dès que la vanne de sortie est
ouverte, comme par exemple la poignée de distribution d’huile.
534907
