DE
Alternative Druckluftkolbenpumpe.
Ermöglicht das Pumpen von großen Mengen aller Arten von Mineralölen.
Anwendbar in Anlagen mit langen Rohrleitungen zur gleichzeitigen
Versorgung mehrerer Flüssigkeitsauslässe. Die Pumpe kann an der
Sie können direkt auf einem Fass oder einer Zisterne installiert werden,
obwohl die Installation auf einer Wandhalterung (360140/360139)
aufgrund ihres Gewichts und der während des Betriebs erzeugten
Vibrationen empfohlen wird.

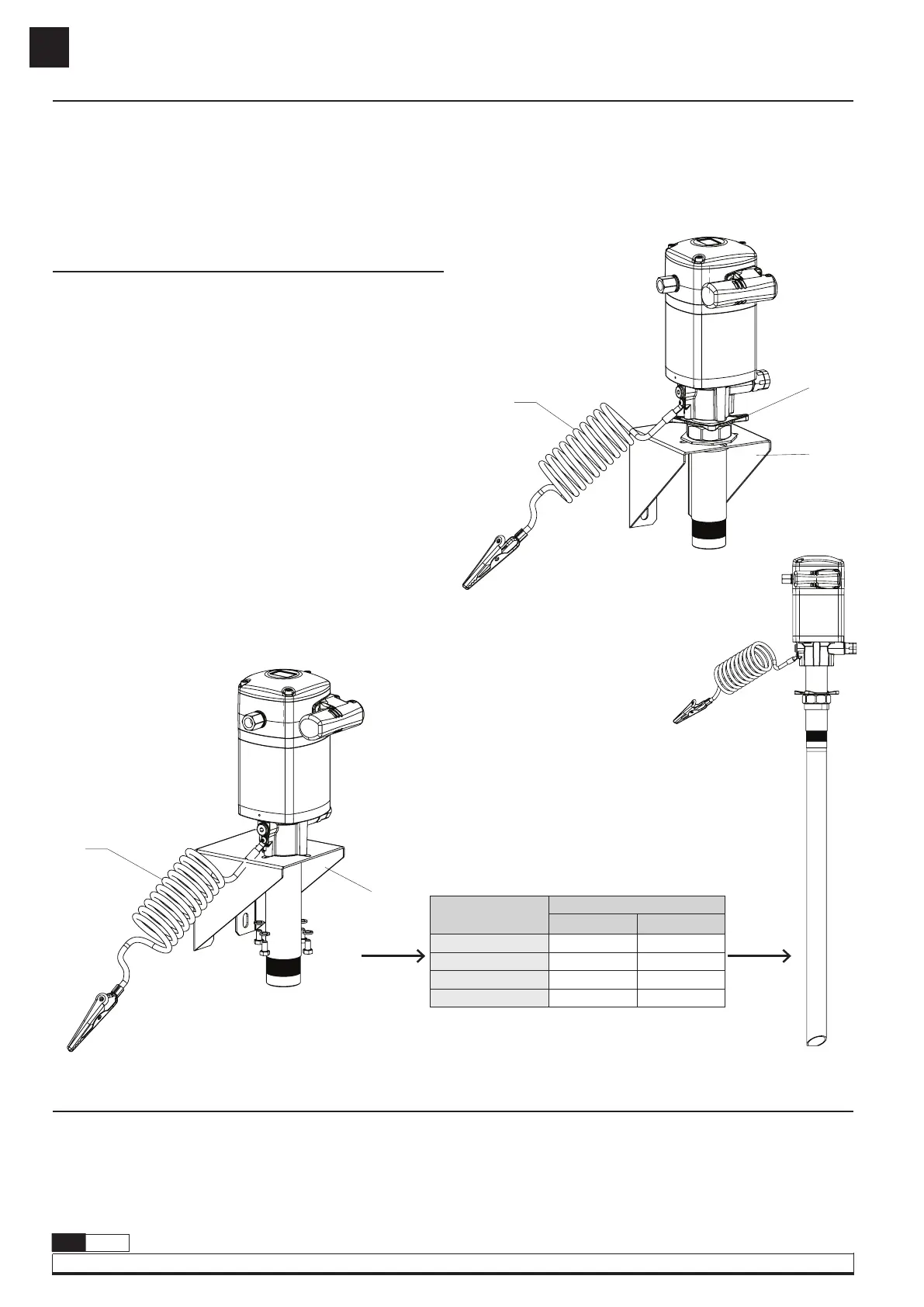

Verschiedene Arten der Montage:
a. Wandmontage mit Schiebeadapter. Führen Sie die Pumpe durch die
Halterung (360140) und befestigen Sie sie mit dem Adapter
(360001) (Abb. 1).
b. Wandmontage mit Schrauben. Führen Sie die Pumpe durch die
Halterung 360140 und befestigen Sie sie mit 4 Schrauben M8 (Abb. 2).
c. Einstellbare Montage auf Fass oder Tank mit Adapter (360001).
Schrauben Sie das entsprechende Verlängerungsrohr auf die Pumpe
(siehe Abb. 3). Schrauben Sie die Mutter des verstellbaren Adapters
auf den Fass-/Tankdeckel. Führen Sie das Rohr durch die Mutter und
fixieren Sie es mit dem Stern in der gewünschten Höhe.
In Fällen, in denen ATEX-Bedingungen erforderlich sind, muss die
Pumpe mit dem Erdungskabel mit Klemme (534907).
INSTALLATION
Abb. 1
Abb. 3
Abb. 2
PUMPE
VERLÄNGERUNGSROHRE
FASS ZISTERNE
535530 / 535580 753242 368112
535531 / 535581 753244 539041
535510 Einschließlich -
535511 Einschließlich -
ANWEISUNGEN FÜR DEN GEBRAUCH
Diese Pumpe ist selbstansaugend. Um die Pumpe das erste Mal zu entlüften, ist es ratsam, Luft an die Pumpe anzuschließen und den Druck mit dem
Druckregler langsam von 0 bar auf den gewünschten Druck zu erhöhen.
Die Pumpe beginnt zu pumpen, wenn das Auslassventil, z. B. eine Ölkontrollpistole, geöffnet wird.
360001
360139
360140
BESCHREIBUNG
Wand (mit der Wandhalterung 360140, 360139) oder mit einem
Verlängerungsrohr geeigneter Länge direkt an einem Fass oder Tank
montiert werden.
Alle Pumpen enthalten einen Schiebeadapter, mit Ausnahme der
Teilenummern xxxx8x.
534907
534907
