РЕМКОМПЛЕКТЫ / ТЕХНИЧЕСКИЕ ДАННЫЕ / РАЗМЕРЫ
ЗАПАСНЫЕ ДЕТАЛИ СМОТРЕТЬ НА СТРАНИЦАХ: 32, 34 И 35.
КОМПЛЕКТ НИЖНИХ УПЛОТНЕНИЙ (РИС. 8)
Для облегчения обслуживания рекомендуется остановить
насос вблизи крайнего нижнего положения хода.
1. Выкрутить трубу (J) из корпуса насоса (D).
2. Отвинтить поршень (I) от штока (A). Снять шар (F) и шайбу (G).
Заменить манжету V-образного сечения (H).
3. Отвинтить винты (K), снять корпус выпускного узла (D),
заменить уплотнения (B), (E) и направляющее кольцо (C).
4. Выполнить сборку деталей в обратном порядке. При сборке
нанести на все соединения закрепитель резьбы.
5. КОММЕНТАРИИ. Необходимые уплотнения: Раздел Запчасти.

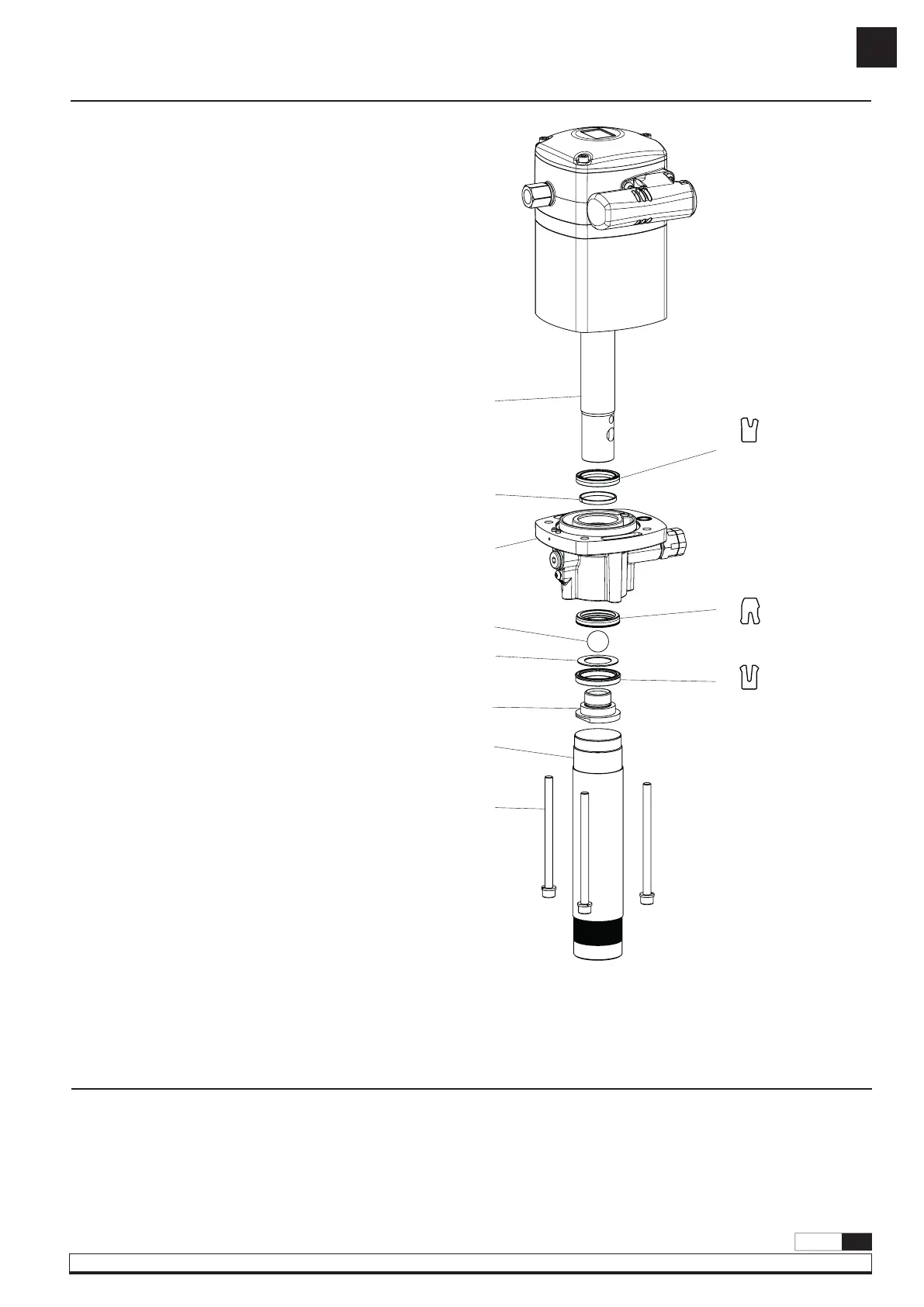

Рис. 8
A
C
B
E
H
D
F
G
I
J
K
Fig.8
LABIOS HACIA
ARRIBA
LABIOS HACIA
ABAJO
LABIOS HACIA
ARRIBA
5
SUSTITUCIÓN JUNTAS BAJOS
Para facilitar el proceso de sustitución de las juntas,
recomendamos para la bomba cerca de la posicion
1.Desenrosque el tubo (J)del cuerpo de salida de
2.Desenrosque la tuerca asiento bola (I) del vástago
(A ). Quite la bola (F) y la arandela (G). Sustituya el
3.Desenrosque los 4 tornillos (K), separe el cuerpo de
Manual 853822
Página 9
09.09.2021
ГУБКИ МАНЖЕТЫ
ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ВВЕРХ
ГУБКИ МАНЖЕТЫ
ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ВВЕРХ
ГУБКИ МАНЖЕТЫ
ДОЛЖНЫ БЫТЬ
ОБРАЩЕНЫ ВНИЗ
