DE
BESCHREIBUNG
Alternative Druckluftkolbenpumpe.
Ermöglicht das Pumpen von großen Mengen aller Arten von Mineralölen.
Anwendbar in Anlagen mit langen Rohrleitungen zur gleichzeitigen
Versorgung mehrerer Flüssigkeitsauslässe. Die Pumpe kann an der Wand
(mit der Wandhalterung 360132) oder mit einem Verlängerungsrohr
geeigneter Länge direkt an einem Fass oder Tank montiert werden.
INSTALLATION
Sie können direkt auf einem Fass oder einer Zisterne installiert werden, obwohl
die Installation auf einer Wandhalterung (360132) aufgrund ihres Gewichts
und der während des Betriebs erzeugten Vibrationen empfohlen wird.

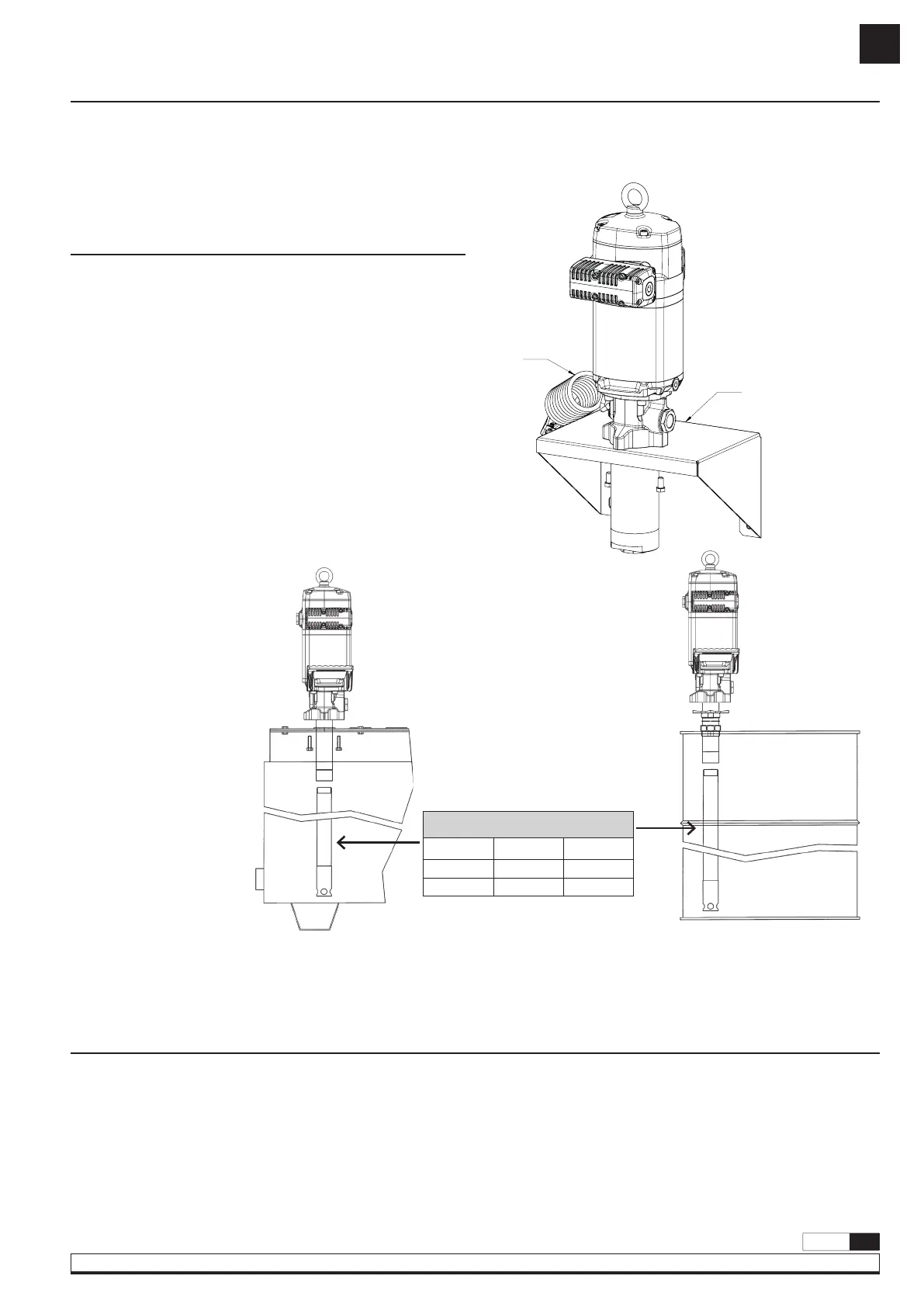

Verschiedene Arten der Montage:
a. Wandmontage (360132). Befestigen Sie die Wandhalterung sicher an
der Wand. Führen Sie die Pumpe durch die Halterung und befestigen Sie
sie mit den mitgelieferten Schrauben (Abb. 1).
b. Direkte Montage auf Fass oder Spülkasten (siehe Abb. 2). Schrauben
Sie das entsprechende Verlängerungsrohr an die Pumpe (siehe Abb.
2). Führen Sie den Schlauch durch die Innenseite des Fasses/
Tankdeckels. Schrauben Sie die Pumpe mit M10-Schrauben (4 Löcher
mit einem Durchmesser von 112 mm in der Mitte) an den Deckel.
c. Einstellbare Montage auf Fass oder Tank mit Adapter. Schrauben Sie
das entsprechende Verlängerungsrohr an die Pumpe (siehe Abb. 3).
Schrauben Sie die Mutter des verstellbaren Adapters auf den Fass-/
Tankdeckel. Führen Sie das Rohr durch die Mutter und fixieren Sie es
mit dem Stern in der gewünschten Höhe.
Abb. 3
Abb. 2
VERLÄNGERUNGSROHR
PUMPE TROMMEL ZISTERNE
536030 539012 368112
536031 539011 539041
In Fällen, in denen ATEX-
Bedingungen erforderlich sind,
muss die Pumpe mit
dem Erdungskabel mit
Klemme (534907).
Diese Pumpen sind für die
direkte Montage auf 200-Liter-
Fässern vorbereitet, indem sie
mit 4 M10-Schrauben direkt
am Fassdeckel befestigt werden.
B
A
Abb. 1
ANWEISUNGEN FÜR DEN GEBRAUCH
Diese Pumpe ist selbstansaugend. Um die Pumpe das erste Mal zu entlüften, ist es ratsam, Luft an die Pumpe anzuschließen und den Druck mit dem
Druckregler langsam von 0 bar auf den gewünschten Druck zu erhöhen.
Die Pumpe beginnt zu pumpen, wenn das Auslassventil, z. B. eine Ölkontrollpistole, geöffnet wird.
534907
360132
